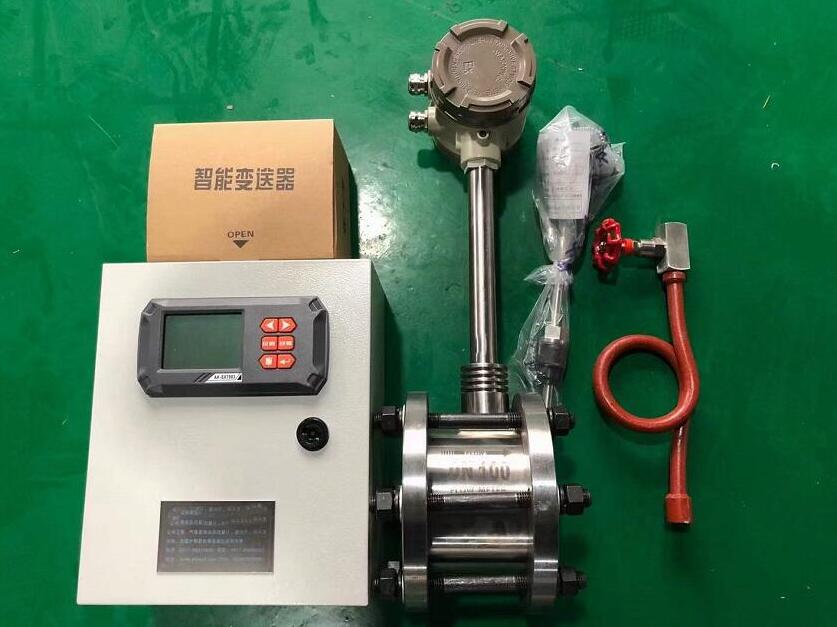

分體式渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，準確度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。

產品特點：

新一代智能化渦街流量計，具有準確度高、抗振動、抗干擾、維護方便的特點，適合于各種使用蒸汽、氣體工況下的流量計量。

渦街流量計可在很寬的流量范圍內準確測量氣體、液體和在蒸汽的流量而不受物理性質的影響。

不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

電流輸出均為電隔離型，具有良好的共模干擾抑制能力。同時顯示流量值與累計流量值，不必輪流切換。

采用抗振探頭，有效消除外界振動影響。

電路采用表面貼裝工藝，結構緊湊，可靠性高。采用分體式信號轉換器，電纜長達百米。

量程比寬達20:1。儀表整體結構設計合理，動態測量范圍寬，壓力損失小。

表體采用不銹鋼材質，可適用于腐蝕性介質的測量。

現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

產品應用：渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮?dú)�、氫氣、天然氣、煤氣等�?、水和液體（如：水、汽油、酒類、苯類等）的計量和控制.

技術參數：

*測量介質： 氣體、液體、蒸氣

*連接方式：法蘭卡裝式、法蘭式、插入式

*公稱通徑：DN15-300mm（300以上需定制）

*材料：1Cr18Ni9Ti

*公稱壓力：≤2.5Mpa

*介質溫度： -40℃~ 250℃

*環境條件： -10℃~ 55℃

*準確度等級：0.5、1.0、1.5

*輸出信號：脈沖、電流

*電源： 24V

*信號傳輸線：STVPV3×0.32×0.3

*傳輸距離：1000m

*阻力損失系數：Cd小于2.4

*電源DC24V或鋰電池3.6V*防護等級IP65

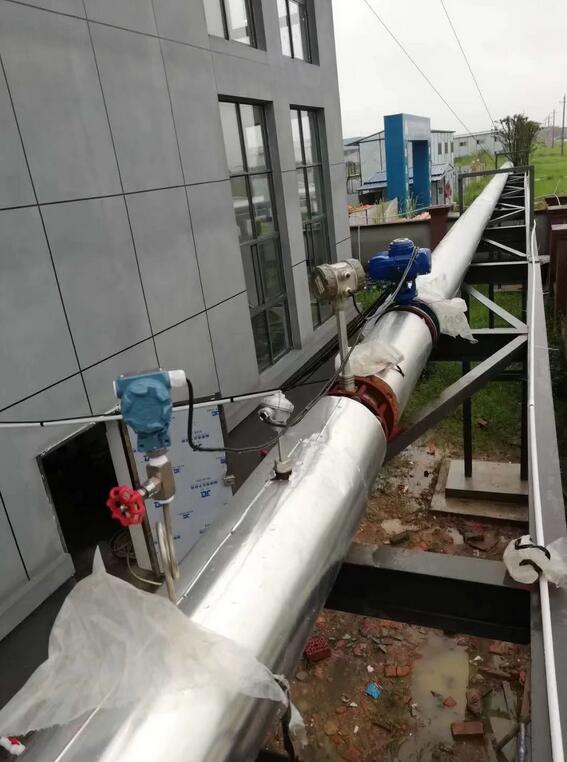

分體式渦街流量計安裝條件:

1.傳感器應安裝在水平、垂直、傾斜（液體流向自下而上）的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。

2.安裝液體傳感器的附近管道內應充滿被測液體。

3.傳感器應避開安裝在有強烈機械振動的管道上。

4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差要≤3%，并不超過5mm。

5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。

6.傳感器應避開安裝在有較強電磁場干擾、空間小和維修不方便的場合。

渦街流量計安裝與使用：渦街流量計的安裝要求有一定的前后直管段，常見情況如下（D為管道的直徑）：
