DN10/DN15/DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100電磁流量計

發布時間:2023/07/29 10:13:12  點擊次數:1612

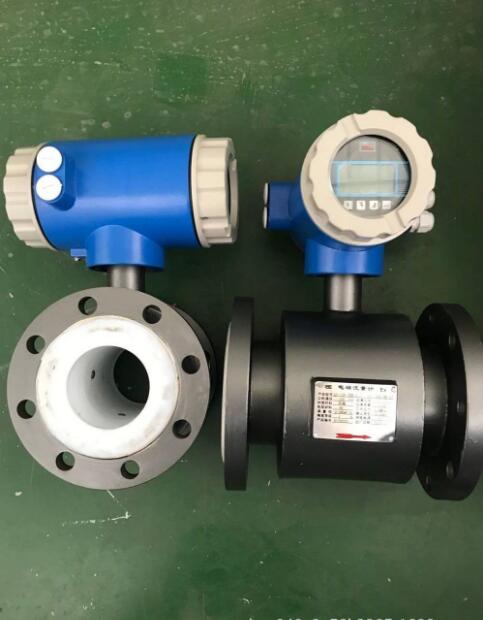

      DN10/DN15/DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100電磁流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表,采用單片機嵌入式技術,實現數字勵磁,流量計在滿足現場顯示的同時,還可以輸出4-20mA電流信號供記錄、調節和控制用,現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。



特點:

采用16位嵌入式微處理器,運算速度快

全數字處理,抗干擾能力強,測量可靠,準確度高

超低電源,適用電源電壓變化范圍大,抗EMC性能好用單塊電路板完成

所有功能設計,采用SMD器件和表面帖裝SMT)技術,電路可靠性高

高清晰度背光中文LCD顯示,顯示累積流量、瞬時流量、流速、流量百分比等

菜單操作,使用方便,操作簡單,易學易懂

雙向測量系統,內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量

具有自檢與自診斷功能,并在屏幕上顯示



技術參數:

公稱通徑系列 DN(mm)管道式四氟襯里:10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600

管道式橡膠襯里:40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.

流動方向:正、反凈流量。

量程比:150:1.

重復性誤差:測量值的±0.1%

準確確等級:0.5級、1.0級(管道式)

被測介質溫度:普通橡膠襯里:-20?+60℃高溫橡膠襯里:-20+90℃聚四氟乙烯襯里:-30?+100℃高溫型四氟襯里:-30?+180℃。

額定工作壓力:管道式:DN6?DN80≤1.6Mpa,DN100?DN250≤1.0Mpa,DN300?DN1200≤0.6Mpa.

流量測量范圍:流量測量范圍對應流速范圍是0.1-15m/s

電導率范圍:被測流體電導率≥5us/cm(一體式),大多數以水為成分的介質,其電導率在 200?800μs/cm范圍內,均可選用電磁流量計來測量其流量。

數字頻率輸出:輸出頻率上限可在 1?5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。

外接電源≤35V 導通時集電極zui大電流為 250mA.

供電電源:85?265V,45?63Hz.

直管段長度:管道式:上游≥5DN,下游≥2DN.



電磁流量計口徑及流量的選擇:

公稱通徑

有效測量流量范圍(m3/h)

公稱通徑

有效測量流量范圍(m3/h)

10

0.3-1.6

300

300-1200

15

0.8-3.0

350

400-1600

20

1.2-5.0

400

500-2000

25

2.0-8.0

450

600-2500

32

3.0-12

500

800-3000

40

5.0-20

600

1000-4000

50

8.0-40

700

1600-5000

65

12-60

800

2000-6000

80

20-120

900

2000-8000

100

30-160

1000

2500-10000

125

50-250

1200

3000-12000

150

80-400

1400

4000-16000

200

120-600

1600

5000-20000

250

200-800

1800

6000-25000



如何正確選型:

      儀表的選型是儀表應用中非常重要的工作,有關資料表明,儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的,請?zhí)貏e注意。

◆收集數據1.被測流體成份2.大流量、小流量3.工作壓力4.高溫度、低溫度

◆被測流體必須具備一定的導電性,導電率>5μS/CM大流量和小流量必須符合下表中的數。


DN10/DN15/DN20/DN25/DN32/DN40/DN50/DN65/DN80/DN100電磁流量計選型:

型號

說明

YH-LDE-

-□

-□

通徑

10-2600mm

組合

S

一體型

L

分體型

電極材料

M

不銹鋼

T

Ti(鈦)

D

Ta(鉭)

H

哈氏合金

P

Pt鉑

N

Ni鎳

輸出方式

0

無輸出

1

4-20mA/1-5KHz

2

4-20mA

襯里材料

X

橡膠

F

聚四氟乙烯

P

聚乙烯

J

聚氨酯橡膠

就地顯示

0

無就地顯示

1

就地顯示

通訊方式

0

無通訊

1

RS485

2

RS232

3

Mobdus

4

Hart

接地

0

無接地環

1

有接地環

2

有接地電極

上限流量

(n)

上限流量(量程)m3/h
