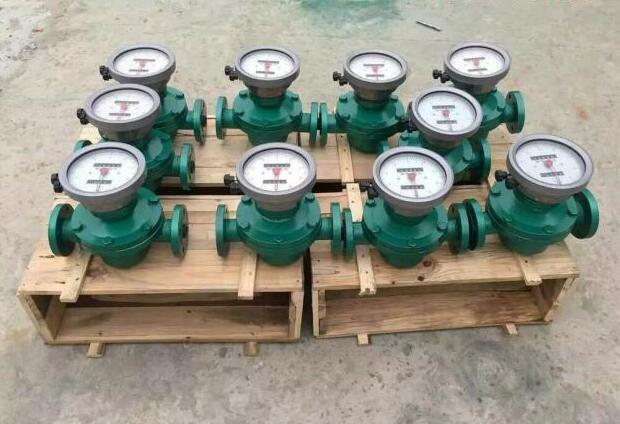

DN10/DN15/DN20/DN25/DN40/DN50橢圓齒輪流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有測量準確度高,受液體粘度影響小,表前不需要安裝直管段, 適用于油類及高粘度介質的累積流量測量。廣泛用于石油、化工、醫藥衛生等油類及高粘度介質的累積流量測量。
產品特點：
◆ A型 鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。
◆ E型 鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
◆ B型 不銹鋼橢圓齒輪流量計，廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合 物等的計量
主要技術參數:
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
準確度等級: 普通型0.5級，高準確度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
測量范圍及工作壓力：
材質 |
鑄鐵 |
鑄鋼 |
不銹鋼 |
||||
公稱壓力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
被測液體粘度 |
2 — 200 mPa.s |
||||||
被測液體溫度 |
-20℃～+100℃ |
||||||
流 量 范 圍 m3/h |
|||||||
型號 準確度等級 |
YH1801TC-A鑄鐵 |
YH1801TC-E鑄鋼 |
YH1801TC-B不銹鋼 |
||||
公稱口徑（DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|

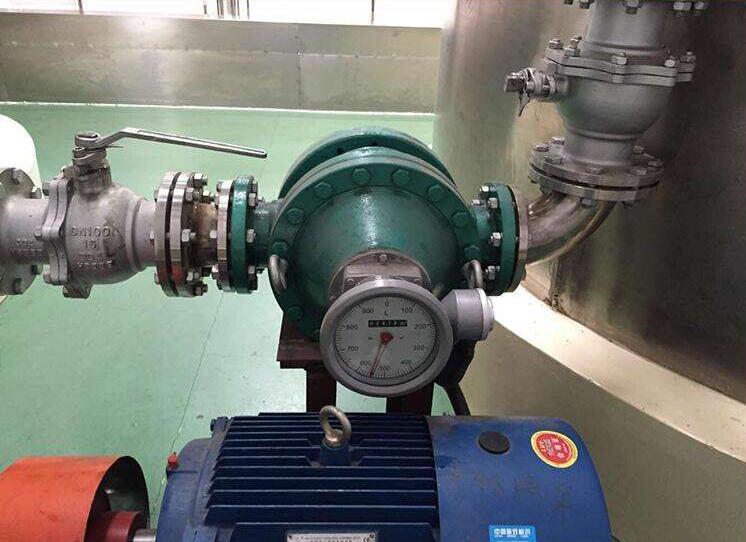

DN10/DN15/DN20/DN25/DN40/DN50橢圓齒輪流量計的安裝與使用：
1、安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。流量計盡可能安裝成水平位置。
2.流量計前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3.流量計應安裝泵的輸出端，否則也會造成儀表誤差增大。
4.流量計周圍不應有影響儀表工作的強磁場存在。
5.在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器.
按照要求正確安裝后的流量計，使用時即可保證足夠的準確度，通常累計值的準確度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小流量計的泄漏誤差的影響就會突出，不能再保證足夠的測量準確度。
因此，不同型號規格的流量計對zui小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量準確度才能得到保證。
其次，使用流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，流量計在儀表所規定的使用溫度范圍內使用。
