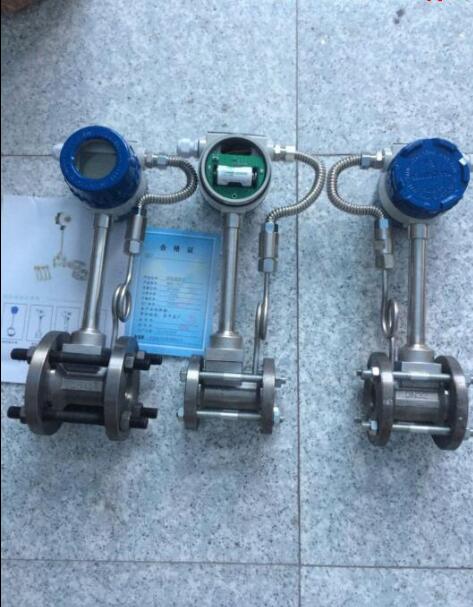

鍋爐蒸汽渦街流量計采用壓電應力式傳感器,牢靠性高,可在-20℃～+250℃的任務溫度局限內任務。輸出方式有現場顯示型，脈沖輸出，4-20mA輸出，RS485數字通訊輸出，其特點量程局限大,{**}度高,在測量工況體積流量時不受流體密度、壓力、溫度、粘度等參數的影響。機械零件小，因而牢靠性高,維護量小。儀表參數能長時間不變。可以測量氣體，液體，蒸汽，是冶金，石油，化工，食品，電力，食品、飼料、制藥、化學肥料、廢水及凈水處理、冶金、港口、機械、造紙、煙草、工業自動化{**}域、輕功部門的重量級流量計量產品，當然也可用于城市供水，供熱，鍋爐供水醫療行業的計量。
特點
無可動部件，長時間不變，構造簡略便于裝置和維護
(1) 結構簡單，無可動部件，安裝維修方便，壽命長。
采用消擾電路和抗振動傳感頭，具有必然抗情況振動功能
(2) 壓力損失小，量程范圍寬。
采用超低功耗單片微機技能，1節3.2V10AH鋰電池可運用5年以上
(3) 壓電應力檢測體{**}立地安裝在旋渦發生體后方，減少了介質中臟物的影響。
由軟件對儀表系數非線性進行批改，進步測量{**}度
(4) 檢測元件不直接與被測介質接觸，尤其適合于惡劣環境下的流量測量。
壓力損掉小，量程局限寬
(5) 溫壓同時補償，可現場顯示瞬時流量、累積流量、溫度、壓力。
參數表:
公稱通經（mm）15，20，25，40，50，65，80，100，125，150，200，250，300
儀表材質 1Cr18Ni 9Ti
測量介質: 氣體、蒸氣
安裝方式:法蘭卡裝式、法蘭式、插入式
流量范圍:雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
測量{**}度:1.0級 1.5級
測量溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃
信號輸出:脈沖電壓輸出，高電平8～10V 低電平0.7～1.3V，脈沖占比約50%，傳輸距離為100m，脈沖電流遠傳輸出 4～20 mA,傳輸距離為1000m
環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃
殼體材質:不銹鋼, 鋁合金
供電電源:DC24V或鋰電池3.6V
公稱壓力（Mpa） PN1.6Mpa；PN2.5Mpa； PN4.0Mpa
被測介質溫度（℃） －40～+250℃ ；－40～+350℃
環境條件 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
{**}度等級 測量液體:示值的±0.5測量氣體或蒸汽:示值的±1.0、±1.5
量程比 1:10；1:15
阻力損失系數 Cd
輸出信號 傳感器:脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V變送器:兩線制4 ~ 20mADC電流信號
供電電源 傳感器:+12VDC 、+24VDC（可選）變送器:+24VDC現場顯示型:儀表自帶3.2V鋰電池
信號傳輸線 STVPV3×0.3（三線制），2×0.3（二線制）
傳輸距離 ≤500m
信號線接口 內螺紋M20×1.5
防爆等級 ExdIIBT6
防護等級 IP65
允許振動加速度 1.0g

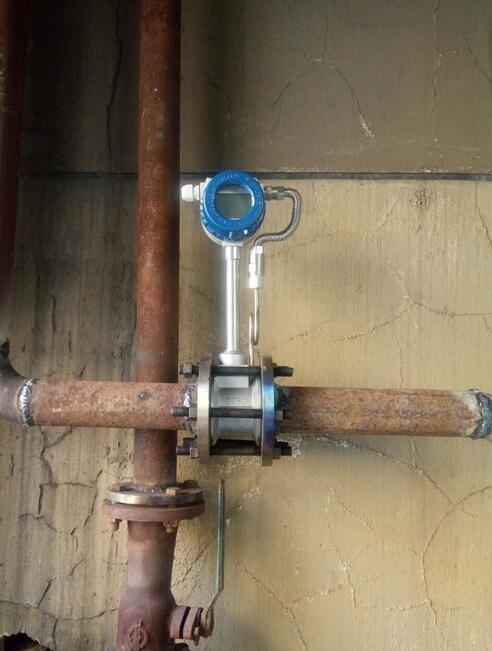

渦街流量計必須滿足下述安裝要求，才能保證測量準確、可靠。
①環境溫度：直讀式一般為0℃～+50℃。其它環境特殊定貨。
② 安裝場所應避開強電設備、高頻設備、強開關電源設備等。
③ 安裝場所應避開高溫?zé)嵩春洼椛湓�，避{**}腐蝕性氣體和高溫環境影響。
④ 應選擇無振動或振動小的場所進行安裝，避開強振動的影響，否則應采取減振措施。如用減振支撐或吸振軟橡膠墊等。
⑤ 根據現場安裝條件的不同，傳感器前后應具備足夠長的直管段。
⑥ 管道的內徑應與傳感器的內徑相同，如不同，應在傳感器的上、下游各加一段過渡管，過渡管的長度應符合要求。
