產品中心 您好!您當前所在的位置是:主頁 > 產品中心 > 流量計系列 > 渦街流量計

智能渦街流量計



型號:YH-LUGB-15-300智能渦街流量計詳細介紹




      YH-LUGB-15/20/32/40/50/65/80/100/125/150/200/250/300智能渦街流量計是以全新的設計理念,將溫度、壓力、流量信號集于一體,是根據卡門(Karman)渦街原理研究生產的測量氣體、蒸汽的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量,如氣體、蒸汽等多種介質。通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量,從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念,因此,YH1802WJ溫壓補償智能渦街流量計具有結構緊湊、安裝使用維護方便的特點。



特點
●表體中同時集成溫壓補償功能,可測量流體的標準體積流量或標準質量流量。
● 全智能化、數字化電路設計,可自動補償被測流體密度或標況體積計算。
● 全新的數字濾波和修正功能使流量測量更加可靠。
● 電池供電型無需外接電源既可連續工作兩年以上。
● 全新點陣漢字液晶顯示,使用操作更方便。
● 結構簡單而牢固,無可動部件,可靠性高,長期運行十分可靠。
● 安裝簡單,維護十分方便。
● 檢測傳感器不直接接觸被測介質,性能穩定,壽命長。
● 輸出是與流量成正比的脈沖信號,無零點漂移,準確度高。
● 測量范圍寬,量程比可達1:10。
● 壓力損失較小,運行費用低,更具節能意義。



技術指標
測量介質: 氣體、蒸汽
連接方式:法蘭卡裝式、法蘭式、插入式
口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
法蘭連接式口徑選擇 100,150,200
流量測量范圍 正常測量流速范圍 雷諾數1.5×104~4×106;氣體5~50m/s;液體0.5~7m/s。
正常測量流量范圍 液體、氣體流量測量范圍見表2; 蒸汽流量范圍見表3。
測量準確度 1.0級 1.5級
被測介質溫度:常溫–25℃~100℃,高溫–25℃~150℃ -25℃~250℃
輸出信號 脈沖電壓輸出信號 高電平8~10V 低電平0.7~1.3V
脈沖占空比約50%,傳輸距離為100m
脈沖電流遠傳信號 4~20 mA,傳輸距離為1000m
儀表使用環境 溫度:-25℃~+55℃ 濕度:5~90% RH50℃
材質 不銹鋼,鋁合金
電源 DC24V或鋰電池3.6V

防護等級 IP65。



智能渦街流量計流量范圍

公稱通徑DN

(mm)

流量范圍(m3/h)

液體

氣體

蒸汽

10

0.1~1

1~10

1~10

15

0.6~3

4~28

4~28

20

0.8~6

6~40

6~40

25

1.2~16

10~60

10~60

32

2~20

13~130

13~130

40

2.6~40

25~180

20~200

50

3~60

50~500

50~500

65

7.5~70

50~400

54~540

80

12~130

80~800

80~800

100

15~220

150~1500

150~1500

125

25~250

320~3200

320~3200

150

30~450

560~6000

560~6000

200

45~800

890~9000

890~9000

250

65~1250

960~5000

930~8000

300

95~2000

1360~14000

1360~14000



智能渦街流量計選型表:

型號

通徑

                           流量范圍m3/h

YH-LUGB-25

DN25

10~60

DN300以上推薦使用插入式流量計

YH-LUGB-32

DN32

13~130

YH-LUGB-40

DN40

25~180

YH-LUGB-50

DN50

35~350

YH-LUGB-65

DN65

50~500

YH-LUGB-80

DN80

80~800

YH-LUGB-100

DN100

120~1200

YH-LUGB-125

DN125

150~1500

YH-LUGB-150

DN150

320~3200

YH-LUGB-200

DN200

560~6000

YH-LUGB-250

DN250

890~9000

YH-LUGB-300

DN300

1360~14000


代號

功能1

N

無溫壓補償

Y

自帶溫壓補償一體式


代號

輸出型號

F1

脈沖信號

F2

4-20mA輸出(二線制)

F3

RS485通訊接口


代號

被測介質

J3

氣體(注明氣體名稱)


代號

連接方式

L1

法蘭卡裝式

L2

法蘭連接式


代號

功能2

E1

1.5

          E2
      2.5

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

內部3.6V供電

D2

DC24V供電

B1

不銹鋼

B2

碳鋼

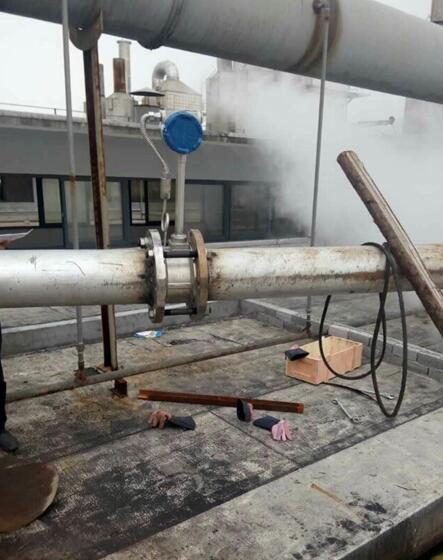

安裝條件
  傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下
  游應配置一定長度的直管段,其長度應符合前直管段15~20D,后直管段5~1OD的要求。
    應避開安裝在有強烈機械振動的管道上。
  直管段的內徑盡可能與傳感器通徑一致,若不能一致,應采用比傳感器通徑略大的管道,誤差 要≤3%,并不超過5mm。

  傳感器可安裝在室內,也可安裝在室外。環境條件要符合要求。
  傳感器應安裝在水平、垂直或傾斜(流體的流向自下而上)的與其公稱通徑相應的管道上。
  傳感器應避開安裝在有機械振動的管道上。當振動不可避開時,應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
  傳感器應避開安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
  被測介質含有較多雜質時,應在傳感器上游直管段要求的長度以外加裝過濾器。
  流量計的上、下游應配置一定長度的直管段,直管段的內壁應清潔、光滑,無明顯凸凹、積垢和起皮等現象。

  直管段內徑盡可能與傳感器通徑一致,若不能一致,應采用比傳感器通徑略大的管徑,誤差要≤3%并不超過5mm。
