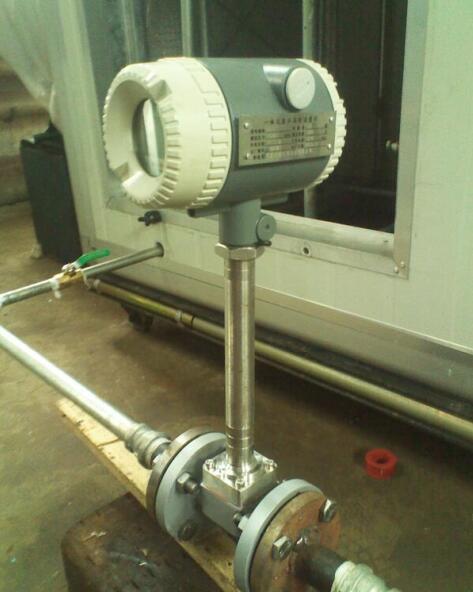

型號：YH-LUGB-15-300渦街流量計詳細介紹
YH-LUGB-15/20/25/32/40/50/65/80/100/125/150/200/250/300渦街流量計是根據卡門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，準確度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量?jī)x器。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
采用微功耗技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
溫壓補償一體化設計;
全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算
全新的數字濾波和修正功能使流量測量更加{**}準可靠
可電池供電型無需外接電源
全新點陣漢字液晶顯示，使用操作更方便
結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠
安裝簡單，維護十分方便
檢測傳感器不直接接觸被測介質，性能穩定，壽命長
輸出是與流量成正比的脈沖信號，無零點漂移，準確度高
測量范圍寬，量程比可達1：10
同時顯示流量值與累計流量值,不必輪流切換。
采用抗振動探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜長達百米。
表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；
測量介質：氣體
介質粘度：小于10cp
介質溫度：-50℃——+400℃
本體材料：1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封：石墨墊片（特殊根據要求）
環境溫度：-30℃—+80℃（特殊根據要求）
公稱直徑：管道式：DN15—DN300；插入式：DN200-2000mm
測量準確度：±1.5%
量程比：10:1
壓力等級：PN25，PN40（高壓可特殊制造）
連接方式：夾持式DN15—DN300法蘭式DN15--DN300插入式DN200-DN2000
防護等級：IP67
轉換器殼體：壓鑄鋁,上漆
供電電壓：12—36VDC或3.6V電池
輸出信號:兩線制4--20mA電流輸出
現場顯示：可編程設定顯示瞬時流量、累積流量
通訊方式：RS485通迅
渦街流量計選型表：
型號 |
通徑 |
流量范圍m3/h |
|||||
YH-LUGB-25 |
DN25 |
10~60 |
DN300以上推薦使用插入式流量計 |
||||
YH-LUGB-32 |
DN32 |
13~130 |
|||||
YH-LUGB-40 |
DN40 |
25~180 |
|||||
YH-LUGB-50 |
DN50 |
35~350 |
|||||
YH-LUGB-65 |
DN65 |
50~500 |
|||||
YH-LUGB-80 |
DN80 |
80~800 |
|||||
YH-LUGB-100 |
DN100 |
120~1200 |
|||||
YH-LUGB-125 |
DN125 |
150~1500 |
|||||
YH-LUGB-150 |
DN150 |
320~3200 |
|||||
YH-LUGB-200 |
DN200 |
560~6000 |
|||||
YH-LUGB-250 |
DN250 |
890~9000 |
|||||
YH-LUGB-300 |
DN300 |
1360~14000 |
|||||
代號 |
功能1 |
||||||
N |
無溫壓補償 |
||||||
Y |
自帶溫壓補償一體式 |
||||||
代號 |
輸出型號 |
||||||
F1 |
脈沖信號 |
||||||
F2 |
4-20mA輸出（二線制） |
||||||
F3 |
RS485通訊接口 |
||||||
代號 |
被測介質 |
||||||
J3 |
氣體（注明氣體名稱） |
||||||
代號 |
連接方式 |
||||||
L1 |
法蘭卡裝式 |
||||||
L2 |
法蘭連接式 |
||||||
代號 |
功能2 |
||||||
E1 |
1.5級 |
||||||
| E2 |
2.5級 | ||||||
P1 |
1.6MPa |
||||||
P2 |
2.5MPa |
||||||
P3 |
4.0MPa |
||||||
D1 |
內部3.6V供電 |
||||||
D2 |
DC24V供電 |
||||||
B1 |
不銹鋼 |
||||||
B2 |
碳鋼 |
||||||
渦街流量計安裝要求：
1、合理選擇安裝場所和環境。
渦街流量計避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊�，避開強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。
2、上下游必須有足夠的直管段。
若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D 。
若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D 。
調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。
3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。
4、管道采取減振動措施。
渦街流量計盡量避開安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
5．在水平管道上安裝是流量傳感器常用的安裝方式。
測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。
6．傳感器在垂直管道的安裝。
測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。
7、傳感器在水平管道的側裝。
無論測量何種流體，渦街流量計可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許{**}好采用側裝，這樣流體的溫度對放大器的影響較小。
8．傳感器在水平管道的倒裝。
一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽�？捎糜跍y(cè)量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。
9．傳感器在有保溫層管道上的安裝。
渦街流量計測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。
10．測壓點和測溫點的選擇。
根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。
