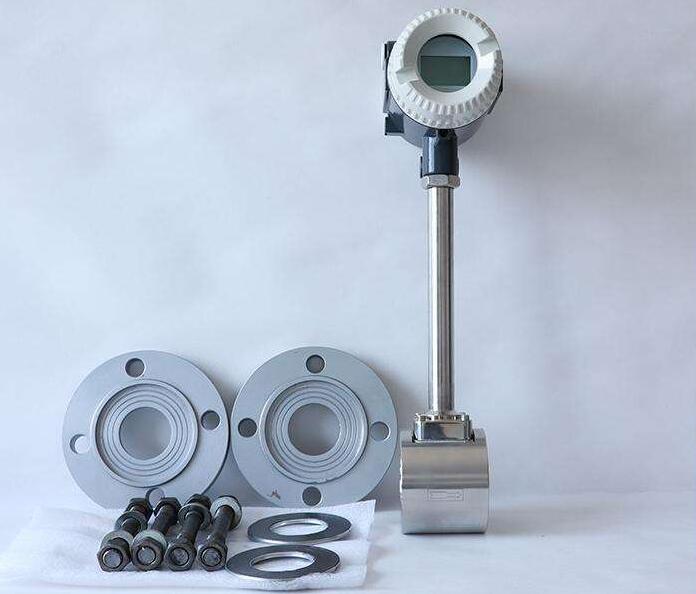

空壓機流量計主要用于工業管道介質流體的流量測量,其特點是壓力損失小,量程范圍大,準確度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器,可靠性高,有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
工作原理：

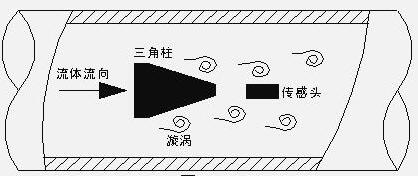

當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。流量計算式為：
K=f/q
式中：K ——流量?jī)x表系數l/m3
f——旋渦頻率 Hz
q——體積流量m3/s
流量計的儀表系數在一定的結構參數和規定的雷諾數范圍內與流體的溫度、壓力、組分和物性（密度、粘度）無關。
特點：
1．結構簡單而牢固，無可動部，可靠性高，長期運行十分可靠 。
2．安裝簡單，維護十分方便。
3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4．輸出是與流量成正比的脈沖信號，無零點飄移，準確度高。
5．測量范圍寬，量程比可達1：20。
6．壓力損失較小，運行費用低，更具節能意義。
7.不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
8.無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

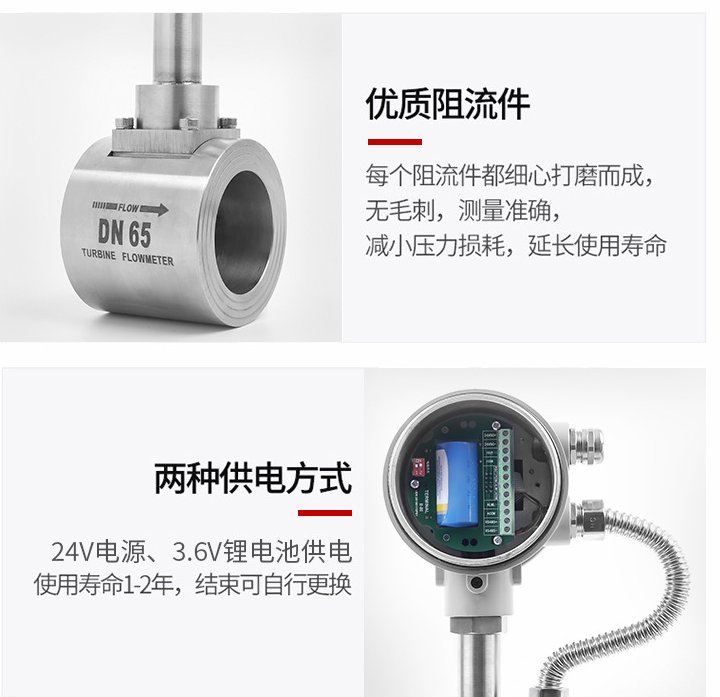

9.采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

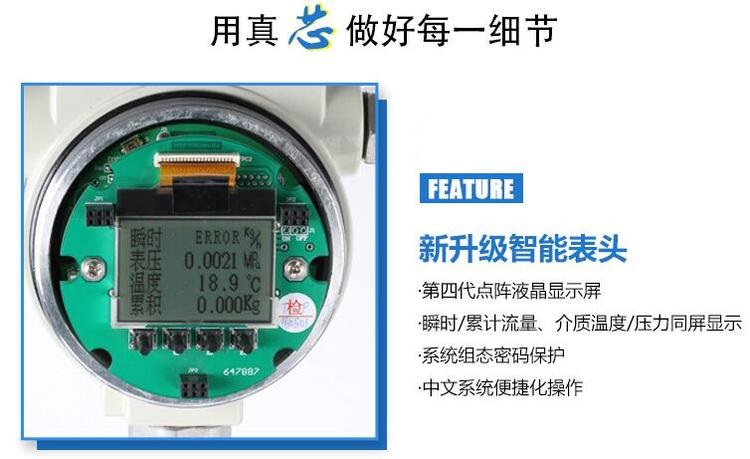

10.同時顯示流量值與累計流量值，不必輪流切換。
11.采用抗振探頭，有效消除外界振動影響。
12.電路采用表面貼裝工藝，結構緊湊，可靠性高。
13.整體結構設計合理，動態測量范圍寬，壓力損失小。
14.現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
技術參數：
公稱通徑 |
15，20，25，32，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) |
壓電式：-40～260，-40～320；電容式：-40～300, -40～400，-40～450（協議訂貨） |
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
準確度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 |
1：6～1：30 |
供電電壓 |
傳感器： 12V DC， 24V DC；變送器： 12V DC ， 24V DC；電池供電型：3.6V電池 |
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 |
普通型IP65 潛水型 IP68 |
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 |
氣體、液體、蒸汽 |
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω |
空壓機流量計選型表：
型號 |
通徑 |
流量范圍m3/h |
|||||
YH-LUGB-25 |
DN25 |
10~60 |
DN300以上推薦使用插入式流量計 |
||||
YH-LUGB-32 |
DN32 |
13~130 |
|||||
YH-LUGB-40 |
DN40 |
25~180 |
|||||
YH-LUGB-50 |
DN50 |
35~350 |
|||||
YH-LUGB-65 |
DN65 |
50~500 |
|||||
YH-LUGB-80 |
DN80 |
80~800 |
|||||
YH-LUGB-100 |
DN100 |
120~1200 |
|||||
YH-LUGB-125 |
DN125 |
150~1500 |
|||||
YH-LUGB-150 |
DN150 |
320~3200 |
|||||
YH-LUGB-200 |
DN200 |
560~6000 |
|||||
YH-LUGB-250 |
DN250 |
890~9000 |
|||||
YH-LUGB-300 |
DN300 |
1360~14000 |
|||||
代號 |
功能1 |
||||||
N |
無溫壓補償 |
||||||
Y |
自帶溫壓補償一體式 |
||||||
代號 |
輸出型號 |
||||||
F1 |
脈沖信號 |
||||||
F2 |
4-20mA輸出（二線制） |
||||||
F3 |
RS485通訊接口 |
||||||
代號 |
被測介質 |
||||||
J3 |
氣體（注明氣體名稱） |
||||||
代號 |
連接方式 |
||||||
L1 |
法蘭卡裝式 |
||||||
L2 |
法蘭連接式 |
||||||
代號 |
功能2 |
||||||
E1 |
1.5級 |
||||||
| E2 |
2.5級 | ||||||
P1 |
1.6MPa |
||||||
P2 |
2.5MPa |
||||||
P3 |
4.0MPa |
||||||
D1 |
內部3.6V供電 |
||||||
D2 |
DC24V供電 |
||||||
B1 |
不銹鋼 |
||||||
B2 |
碳鋼 |
||||||
安裝說明：
將流量計測量頭插入管道特定位置，通過測量該位置的局部流量，根據管道截面流速分布關系，計算出管道內平均流速值。它由轉換器、插入桿組件、球閥（根據需求配 ）、安裝短管（ф100）、渦街測量頭等組成。
安裝步驟：
1．在需要安裝流量計的管道正上方（水平管道有此要求），割開 一個略小于ф100的孔，去掉毛刺；
2．將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管 道垂直，焊接牢固；
3．放上墊片，插入流量計，法蘭連接，若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計；

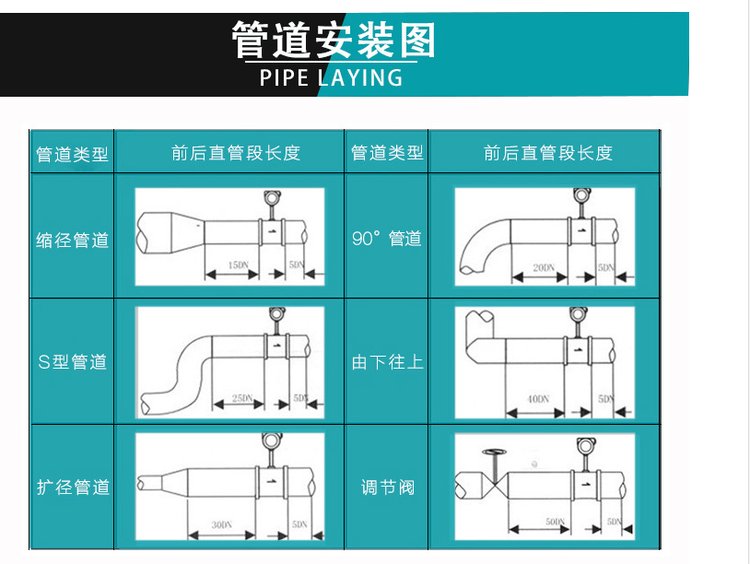

4．保證流量計前有大于15D和后有5D的直管段（D為管道內徑）。
對管道振動的要求
傳感器盡量避開安裝在振動較強的管道上，若不得已要安裝時，必須采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。
