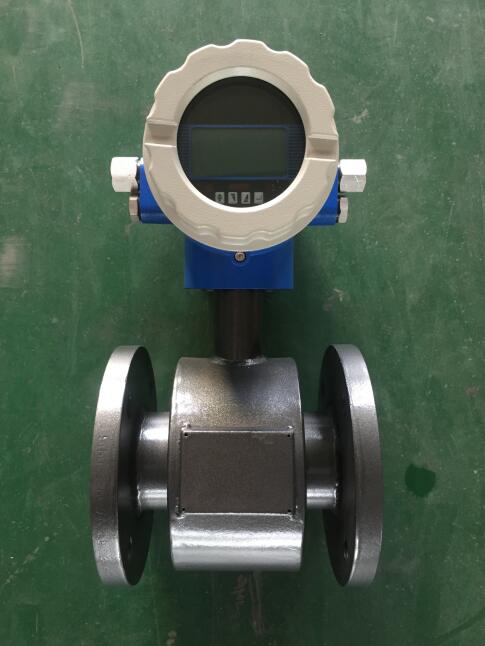

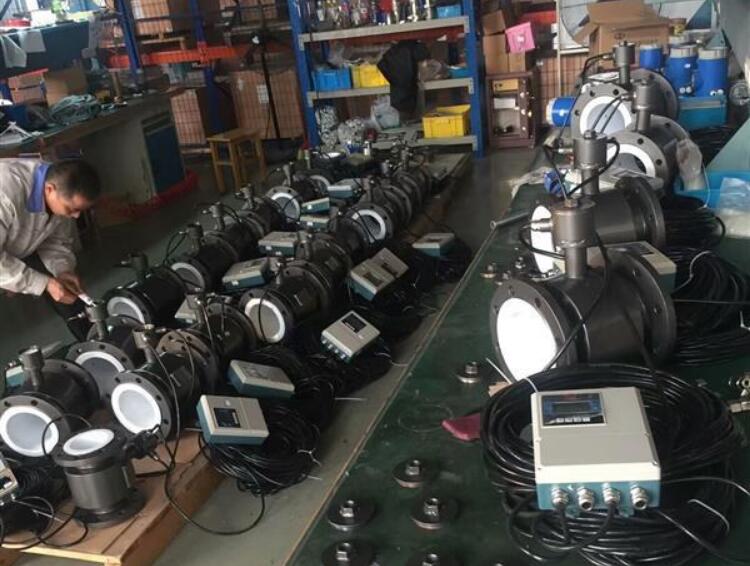

耐酸堿電磁流量計測量原理是依據“法拉第電磁感應定律”來實現對流體的體積流量進行測量的，其傳感器主要由：測量管、電極、勵磁線圈、鐵芯與磁軛殼體等組成。流量計主要用于測量封閉管道中具有大于5μs/cm電導率以及滿管的導電液體和漿液中的體積流量，包括對酸、堿、鹽等強腐蝕性的液體的體積流量的測量。流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理及水利建設等區域。
產品特點：
1.采用16位嵌入式微處理器，運算速度快，準確度高
2.全數字處理，抗干擾能力強，測量可靠，準確度高
3.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
4.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
5.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
6.菜單操作，使用方便，操作簡單，易學易懂
7.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
8.具有自檢與自診斷功能，并在屏幕上顯示
9.測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
10.測量管內無阻礙流動部件，無壓損，直管段要求較低；
11.公稱通徑DN15.5～DN3003。傳感器襯里和電極材料有多種選擇；
12.轉換器采用新穎勵磁方式，功耗低、零點穩定、準確度高。
13.轉換器可與傳感器組成一體型或分離型。
技術參數：
公稱通徑 （特殊規格可定制） |
管道式四氟襯里：DN10～DN600 |
管道式橡膠襯里：DN40～DN2200 |
|
流動方向 |
正，反，凈流量 |
量程比 |
150：1 |
重復性誤差 |
測量值的±0.1% |
準確度等級 |
管道式：0.5級，1.0級 |
被測介質溫度 |
普通橡膠襯里：－20～＋60℃ |
高溫橡膠襯里：－20～＋90℃ |
|
聚四氟乙稀襯里：－30～＋100℃ |
|
高溫型四氟襯里：－20～＋180℃ |
|
額定工作壓力 （高壓可定制） |
DN10－DN150：≤1.6MPa |
DN200－DN350：≤1.0MPa |
|
DN400－DN1000：≤0.6MPa |
|
DN450－DN2200：≤0.25MPa |
|
流速范圍 |
0.1－15m/s |
電導率范圍 |
被測流體電導率≥5μs/cm |
信號輸出 |
4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平 |
通訊輸出 |
RS485,MODBUS協議，HART協議 |
供電電源 |
AC220V或DC24V |
要求直管段長度 |
上游≥5DN，下游≥2DN |
連接方式 |
流量計與配管之間均采用法蘭連接,符合國標GB/T9115.1-2000 |
防爆等級 |
ExdeiallBT4-T6 |
防護等級 |
IP65，特殊訂制zui高可達IP68 |
環境溫度 |
－25～＋60℃ |
相對溫度 |
5%～95% |
消耗總功率 |
小于20W |
流量計襯里材料的確定：參照表
| 內襯材料 | 名稱 | 符號 | 性能 | zui高工作溫度 | 適用液體 | 適用口徑 |
| 橡膠 | 氯丁橡膠 | CR | 耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕 | ＜60℃ | 自來水、工業用水、海水 | DN50~2000 |
| 聚氨酯橡膠 | PU | 極好的耐磨性能，耐酸堿性能較差 | ＜60℃ | 紙漿、礦漿等漿液 | DN25~500 | |
| 氟塑料 | 聚四氟乙烯 | F4(PTFE) | 化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 | ＜160℃ | 腐蝕性強的酸堿鹽液體 | DN25~1600 |
| 聚全氟乙丙烯譯名：特氟隆FEP | F46(FEP) | 化學性能等同于F4抗壓、抗拉強度{**}于F4 | ＜120℃ | 腐蝕性的酸堿鹽液體 | DN10~200 | |
| 四氟乙烯和全氟烴基乙烯醚共聚物 | PFA | 化學性能等同于F46抗壓,抗拉強度{**}于F46 | ＜180℃ | 腐蝕性的酸堿鹽液體 | DN10~300 |
流量計電極、接地環材料的確定：參照表
| 材料 | 耐腐蝕性能 |
| 316L | 適用：1.生活用水，工業用水，原水，井水，城市污水2.弱腐蝕性酸、堿、鹽溶液 |
| 哈氏合金B(yǎng) | 適用：1.鹽酸（濃度小于10%）等非氧化性酸2.（濃度小于50%），一切濃度的堿溶液3.磷酸，有機酸不適用：硝酸 |
| 哈氏合金C | 適用：1.混酸和鉻酸與硫酸的混合溶液2.氧化性鹽類如Fe+++、Cu++、海水3.磷酸，有機酸不適用：鹽酸 |
| 鈦（Ti） | 適用：1.鹽，如：⑴ 氯化物（氯化物/鎂/鋁/鈣/銨/鐵等）⑵ 鈉鹽、鉀鹽、銨鹽、次鋁酸鹽、海水不適用：鹽酸、硫酸、磷酸等還原性酸 |
| 鉭（Ta） | 適用：1.鹽酸（濃度小于40%），稀硫酸和濃硫酸（不包括發煙硫酸）2.二氧化氯，氯化鐵、次氯酸、乙酸等3.硝酸（包括發煙硝酸）等氧化性酸，溫度低于80℃的王水不適用：堿 |
| 鉑（Pt） | 適用：幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸）不適用：王水、銨鹽 |
| 碳化鎢 | 適用：紙漿、污水、能抗固體顆粒干擾不適用：無機酸、有機酸、氯化物 |

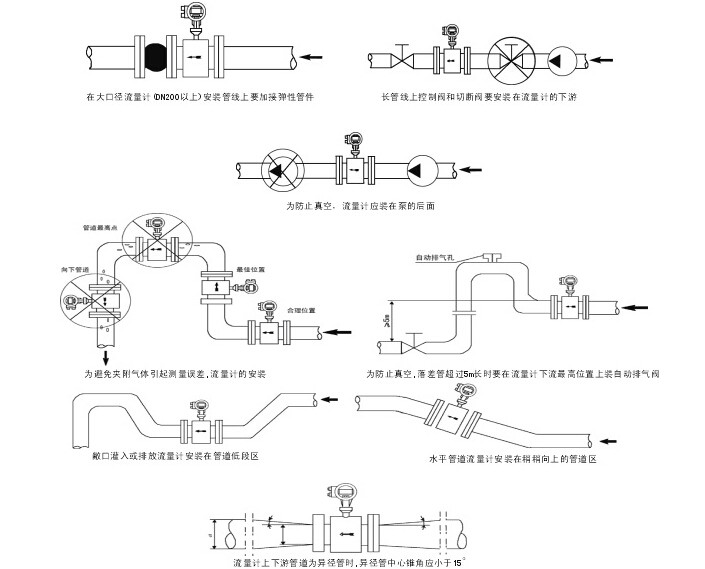

耐酸堿電磁流量計安裝與使用：
1、對外部環境的要求a、流量計應避開安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。b、流量計zui好安裝在室內,若必須安裝于室外,應避開雨水淋澆,積水受淹及太陽曝曬，須有防潮和防曬措施。c、流量計應避開安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。d、為了安裝、維護、保養、方便，在流量計周圍需有充實的安裝空間。
e、流量計安裝場所應避開有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。
為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量準確度(也可安裝整流器，盡量避開在靠近調節閥和半開閥門之后安裝)。
測量管道內必須完全充滿液體；
電磁流量計前方zui少要有5＊D（D為流量計內徑）長度的直管段，后方zui少要有3＊D（D為流量計內徑）長度的直管段；
流體的流動方向和流量計的箭頭方向一致；
管道內要有真空會損壞流量計的內襯，需特別注意；
在電磁流量計附近應無強電磁場；
在電磁流量計附近應有充裕的空間，以便安裝和維護。
