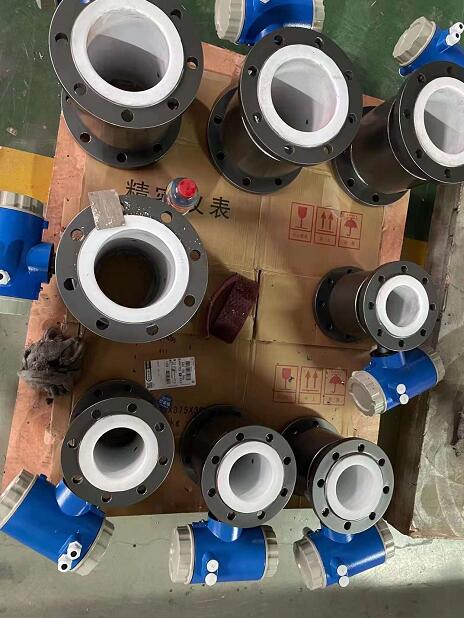

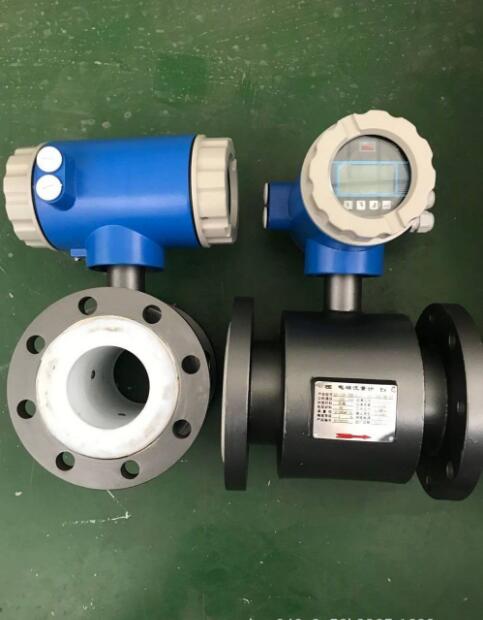

一體式電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等區域的流量計量。
產品特點：
１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
３、流量計系列公稱通徑DN10～DN3000。傳感器襯里和電極材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定、準確度高。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反 流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能。
技術參數：
1、儀表準確度：管道式0.5級、1.0級；插入式2.5級
2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
3、流速范圍：0.2～8m/s
4、工作壓力：1.6MPa
5、環境溫度：-40℃～+50℃
6、介質溫度：聚四氟乙烯襯里≤180℃
7、橡膠材質襯里≤65℃
8、管徑：DN10-2600mm
9、功耗：≤10VA
10、外磁干擾：≤400A/m
11、外殼防護：一體化型： IP65；
12、分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)轉換器IP65
13、輸出信號：4～20mA.DC，負載電阻0～750Ω
14、通訊輸出：RS485或CAN總線
15、電氣連接：M20×1.5內螺紋，φ10電纜孔
16、電源電壓：90～220V.AC、24±10%V.DC
電磁流量計襯里的選擇：
襯里材料 |
主要性能 |
高介質溫度 |
適用范圍 |
|
一體型 |
分離型 |
|||
聚四氟乙烯（F4) |
是化學性能穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐、高溫、高流速液氟、液氧、自氧的腐蝕。 |
70℃ |
100℃ 150℃ (需特殊訂貨) |
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
聚全氟乙丙（F46) |
同F(xiàn)4，耐磨性、抗負壓能力高于F4。 |
同上 |
||
聚氟合乙烯（Fs) |
適用溫度上限較聚四氟乙烯低，但成本也較低。 |
80℃ |
||
聚氯丁橡膠 |
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 |
80℃ 120℃ (需特殊訂貨) |
水、污水、弱磨損性的泥漿礦漿。 |
|
聚氨酯橡膠 |
1、耐磨性能極強。 2、耐腐蝕性能較差。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
|
進口保護法蘭和接地法蘭(或接地環)的選擇：
法蘭種類 |
適 用 范 圍 |
接地法蘭(或接地環) |
適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
進口保護法蘭 |
當介質有強磨損性時選用。 |
電磁流量計電極的選擇：
電極材料 |
耐蝕及耐磨性能 |
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等區域。 |
哈氏合金B(yǎng) |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fc＋、Cu＋下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋、Cu＋)時，則腐蝕大為降低。 |
鉭 |
具有{**}良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
鉑／鈦合金 |
幾乎能耐一切化學介質，但不適用于王水和銨鹽。 |
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
|
選型：
◆量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，低流速應不小于0.2m/s，{**}高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量準確度。在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：Q=πD2V/4Q:流量（㎡/h） D:管道內徑 V：流速（m/h）流量計量程Q應大于預計大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
電磁流量計口徑及流量的選擇：
公稱通徑 |
有效測量流量范圍（m3/h） |
公稱通徑 |
有效測量流量范圍（m3/h） |
10 |
0.3-1.6 |
300 |
300-1200 |
15 |
0.8-3.0 |
350 |
400-1600 |
20 |
1.2-5.0 |
400 |
500-2000 |
25 |
2.0-8.0 |
450 |
600-2500 |
32 |
3.0-12 |
500 |
800-3000 |
40 |
5.0-20 |
600 |
1000-4000 |
50 |
8.0-40 |
700 |
1600-5000 |
65 |
12-60 |
800 |
2000-6000 |
80 |
20-120 |
900 |
2000-8000 |
100 |
30-160 |
1000 |
2500-10000 |
125 |
50-250 |
1200 |
3000-12000 |
150 |
80-400 |
1400 |
4000-16000 |
200 |
120-600 |
1600 |
5000-20000 |
250 |
200-800 |
1800 |
6000-25000 |
一體式電磁流量計選型表：
型號 |
口徑 |
|||||
YH-LDE- |
15~2600 |
|||||
代號 |
電極材料 |
|||||
K1 |
316L |
|||||
K2 |
HB |
|||||
K3 |
HC |
|||||
K4 |
鈦 |
|||||
K5 |
鉭 |
|||||
K6 |
鉑合金 |
|||||
K7 |
不銹鋼涂覆碳化鎢 |
|||||
代號 |
內襯材料 |
|||||
C1 |
聚四氟乙烯（F4） |
|||||
C2 |
聚全氟乙丙烯（F46） |
|||||
C3 |
聚氟合乙烯（FS） |
|||||
C4 |
聚錄丁橡膠 |
|||||
C5 |
聚氨脂橡膠 |
|||||
代號 |
功能 |
|||||
E1 |
0.5級 |
|||||
E2 |
1.0級 |
|||||
E3 |
2.5級 |
|||||
F1 |
4－20Madc,負載≤750Ω |
|||||
F2 |
0-3khz,5v有源，可變脈寬，輸出高端有效頻率 |
|||||
F3 |
RS485接口 |
|||||
T1 |
常溫型 |
|||||
T2 |
高溫型 |
|||||
T3 |
超高溫型 |
|||||
P1 |
1．0MPa |
|||||
P2 |
1．6MPa |
|||||
P3 |
4．0MPa |
|||||
P4 |
16MPa |
|||||
D1 |
220VAC±10％ |
|||||
D2 |
24VDC±10％ |
|||||
J1 |
一體型結構 |
|||||
J2 |
分體型結構 |
|||||
