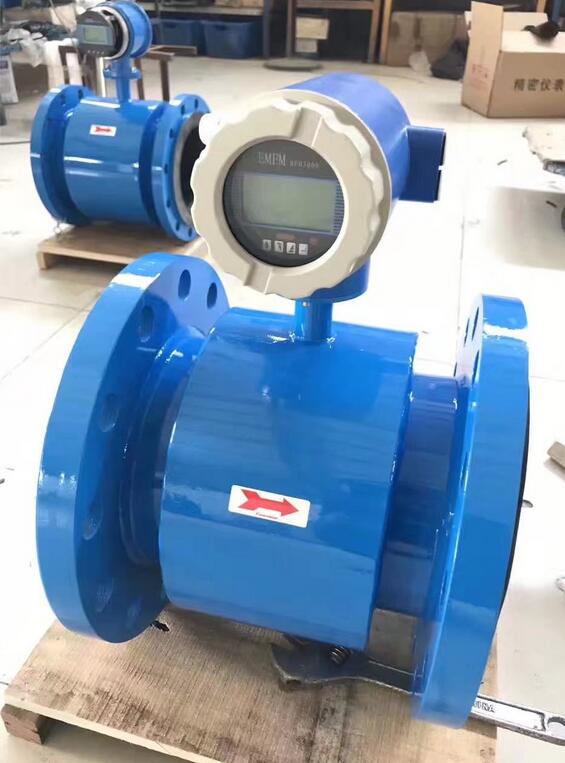

食品廠污水處理流量計采用國內外先進技術研制開發的全智能型污水流量計，其全中文電磁轉 輸入阻抗高達1015歐姆，共模抑制比{**}于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力{**}于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化。

產品特點：

s 測量管道內無阻流件，因此沒有附加的壓力損失，具有顯著的節能意義。

s 測量管道內無可動部件，因此傳感器壽命級長。

s 傳感器所需的直管段較短，方便安裝。

s 合理選擇電極和內襯材料，可耐腐蝕和磨損。

s 傳感器可選IP68浸水型。

s 采用帶背光寬溫點陣容型液晶顯示器，所有顯示都是中文，功能多而使用，特別方便使用者操作，減少不必要的麻煩和錯誤。雙向測量系統，可測正反向流量。

s 流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量{**}度高（0.3-0.5%），量程比寬（1：1500）。

技術參數：

公稱通徑

（特殊規格可定制）

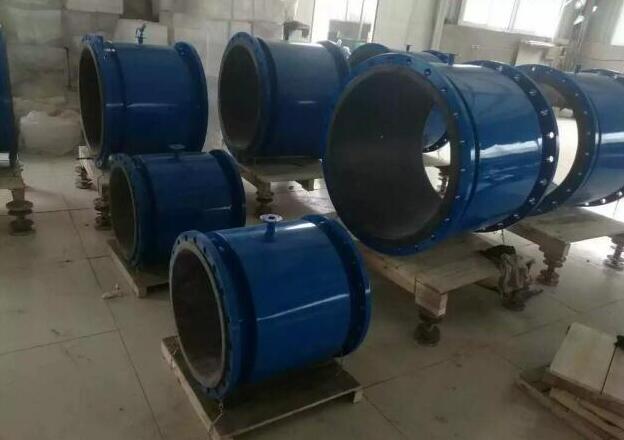

管道式四氟襯里：DN10～DN600

管道式橡膠襯里：DN40～DN1200

流動方向：正，反，凈流量

量程比：150：1

重復性誤差：測量值的±0.1%

{**}度等級：管道式：0.5級，1.0級

被測介質溫度：

普通橡膠襯里：－20～＋60℃

高溫橡膠襯里：－20～＋90℃

聚四氟乙稀襯里：－30～＋100℃

高溫型四氟襯里：－20～＋180℃

額定工作壓力：

（高壓可定制）

DN6－DN80：≤1.6MPa

DN100－DN250：≤1.0MPa

DN300－DN1200：≤0.6MPa

流速范圍：0.1－15m/s

電導率范圍：被測流體電導率≥5μs/cm

電流輸出：

負載電阻

0～10mA：0～1.5kΩ

4～200mA：0～750 kΩ

數字頻率輸出：輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極 電流為250mA

供電電源：AC220V或DC24V

要求直管段長度：上游≥5DN，下游≥2DN

被測流體電導率：≥5 us/cm

滿量程流速：0.3m/s---12 m/s

測量誤差：示值的±0.5%

環境溫度：-25℃-+180℃

額定工作壓力（MPa）：4.0、1.6、1.0、0.6 （大于4.0定做）

安裝連接：按照GB9115-88、GB9116-88、GB9119-88、JB/T81-94、DIN、ANSI等法蘭標準或按用戶要求（由任連接按石油行業的相關標準）

防護等級：標準型：IP65（防噴水型）；IP68（潛水型）

輸出信號：4-20mAd.c

流量顯示功能：1中英文菜單自由切換，寬高清晰度LCD背光顯示。2顯示正反向累計流 量，瞬時流量，流速，流量百分比等。

通訊功能：RS485通訊接口

1、按用途分類

種類 用途

普通型 在通常環境下使用

防爆型 在爆炸性氣體的環境下使用

衛生型 使用在有衛生要求的條件下

沉浸型 符合GB4208防護等級IP68

2、按組合型式分類

按轉換器和傳感器的組合型式分類有:分體型和一體型。

3、主要結構

食品廠污水處理流量計由傳感器和轉換器兩部分組成。

傳感器主要由測量管、電極、勵磁線圈、{**}緣襯里、殼體等部分組成。

    污水處理流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。
