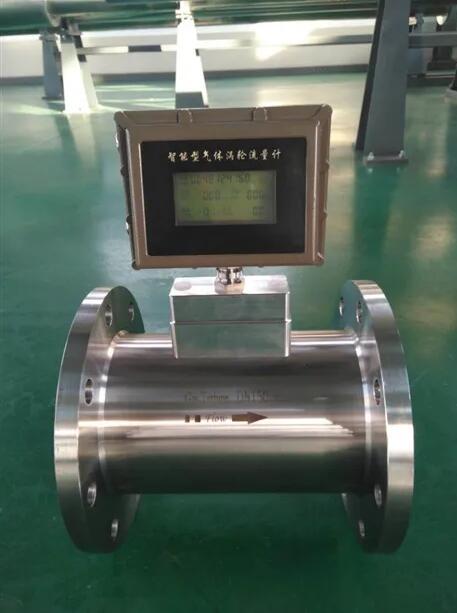

天然氣氣體渦輪流量計采用先進低功耗進口芯片為核心研制，是多功能一體化的新型智能儀表。是吸取了國內外流量儀表先進技術和設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高準確度、高可靠性的氣體計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
產品特點:
采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
采用新型微處理器與高性能的集成芯片，運算準確度高、整機功能強大，性能好。
采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算{**}度。
采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
流量計表頭可180°旋轉，安裝使用簡單方便。
高準確度，一般可達±1.5%R、±1.0%R。
重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是主要選用的流量計。
可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
基本參數：
| 儀表口徑及連接方式[2] | DN20-300mm |
| 采用法蘭連接 | |
| 準確度等級 | ±1.5%R、±1%R |
| 量程比 | 1:10；1:20；1:30 |
| 顯示方式 | 寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量 |
| 溫度、壓力、時間、日期、電池電量 | |
| 儀表材質 | 表體：304不銹鋼；葉輪：防腐ABS或{**}質鋁合金；顯示器：鑄鋁 |
| 溫度、壓力傳感器 | 內置 |
| 被測介質溫度（℃） | -30℃～ 80℃ |
| 環境條件 | 介質溫度：-30℃～ 80℃，相對濕度5%～90%，大氣壓力86～106Kpa |
| 通訊信號 | 三線制工況脈沖、三線制標況脈沖 |
| 三線制4-20mA、RS485協議、IC卡信號 | |
| 供電電源 | 內置鋰電池、外供24VDC雙供電 |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65 |
使用條件：
· 環境溫度：-30℃～ 60℃ ；
· 大氣壓力：86KPa～106KPa；
· 介質溫度：-30℃～ 80℃ ；
· 相對濕度：5%～95%
型號規格
|
公稱通徑
|
流量范圍（m3/h）
|
始動流量（m3/h）
|
工作壓力（MPa）
|
安裝形式
|
YH-LWQY-25A
|
25 （1"）
|
0.7-7
|
0.6
|
4.0
|
法蘭
|
YH-LWQY-25B
|
1.5-15
|
1.0
|
4.0
|
||
YH-LWQY-25C
|
3-30
|
2.0
|
4.0
|
||
YH-LWQY-40A
|
40 （1.5"）
|
4-40
|
2.5
|
4.0
|
法蘭
|
YH-LWQY-40B
|
8-80
|
3
|
4.0
|
||
YH-LWQY-50A
|
50 （2"）
|
10-100
|
3.5
|
4.0
|
法蘭
|
YH-LWQY-50B
|
15-150
|
4
|
4.0
|
法蘭
|
|
YH-LWQY-80
|
80 （3"）
|
15-300
|
4
|
1.6
|
法蘭
|
YH-LWQY-100
|
100（4"）
|
20-400
|
5
|
1.6
|
法蘭
|
YH-LWQY-150
|
150（6"）
|
50-1000
|
8
|
1.6
|
法蘭
|
YH-LWQY-200
|
200（8"）
|
100-2000
|
20
|
1.6
|
法蘭
|
YH-LWQY-250
|
250（10"）
|
150-3000
|
30
|
1.6
|
法蘭
|
YH-LWQY-300
|
300（12"）
|
200-4000
|
40
|
1.6
|
法蘭
|

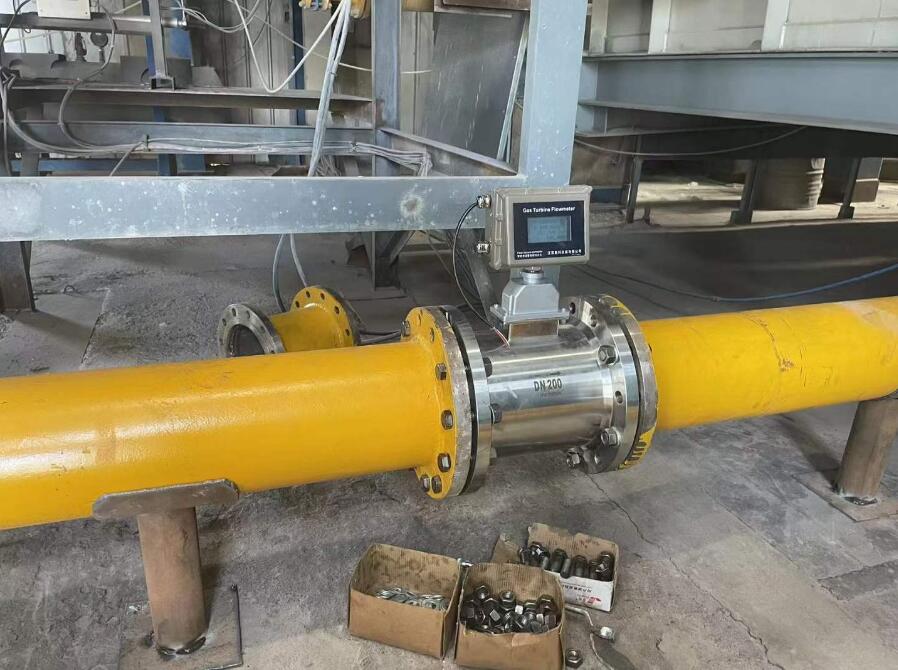

氣體渦輪流量計使用注意事項：
(1)為了清除流體中的雜質，確保傳感器的正常工作，提高傳感器的壽命，在傳感器前的管路上應裝上目數為3～9目/厘米2的過濾器。一般情況下通徑大的目數稀，通徑小的目數密。為保證傳感器正常運行，還應根據實際使用情況選用過濾網的目數。
(2)焊接傳感器進口法蘭時，必須注意管內無突出部分。當連接進口法蘭時，兩法蘭外周要完全吻合，墊圈不能暴露在管內。偏心異徑接頭將會引起流速不均勻分布的現象，故不能使用。
(3)為了保證工作條件下檢修的需要，變送器前后管道上應安置切斷閥門(截止閥)，同時應設置旁通管道。流量控制閥要裝在傳感器的下游。傳感器使用時上游所裝的截止閥必須全開，避開上游部分的流體產生渦流現象。
(4)通過傳感器的流量過大時(超過流量范圍上限)，軸承將因轉速過高而加快磨損。為此，在預計有過大流量的情況時，可利用安置在下游部分的流量控制閥調節流體流量。
(5)在新管路上安裝傳感器時，為避開管路中雜質進入傳感器，應先用一根空管子代替?zhèn)鞲衅鞯冗\(yùn)行一段時間后，確認雜質已排除再換上傳感器。
