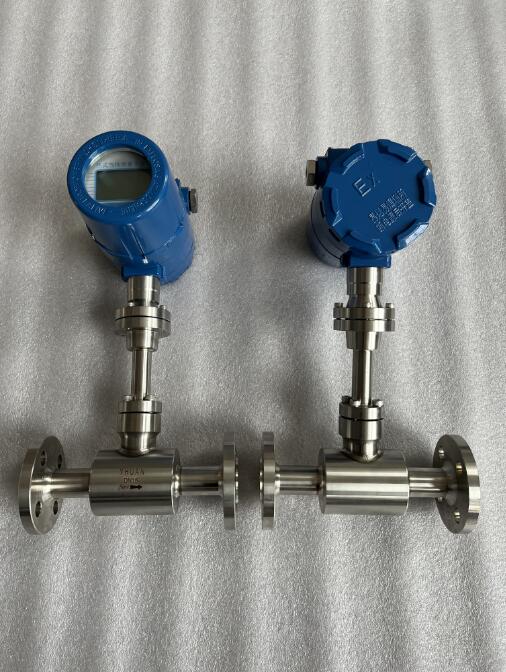

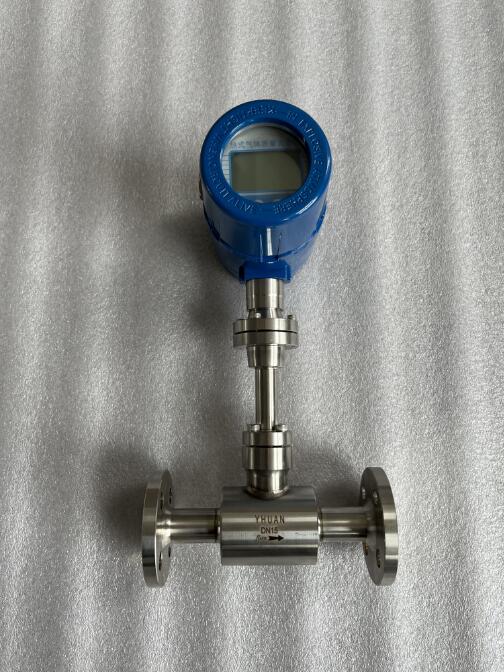

管道式熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表。傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路'一個傳感器測量流體溫度，另一個傳感器維持高于流體溫度的恒溫差，可在高溫和高壓條件下進行流量測量。該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便、測量準確等{**}點。
技術特點：
真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確�？傻玫綒怏w的質量流量或標準體積流量。
大的量程比�？蓽y(cè)量流速高到100nm/s和低到0.5nm/s的氣體，可用于氣體檢漏。
抗震性能好，使用壽命長。傳感器無活動部件和壓感部件，不受震動對測量準確度的影響。
安裝維護簡便。在現場條件允許的情況下，可實現不停產安裝和維護。
數字化設計。整機數字化電路測量，測量準確、維護方便。
無須溫度、壓力補償，一臺表就可以直接測量標準狀態下的氣體體積流量和質量流量
流量測量下限極低，幾乎從零開始測量，這是其它類型氣體流量計所無法比擬的
準確度高，反應速度快，量程比高達100:1，尤其適用于核算計量
幾乎無壓力損失，尤其適于大管徑低流速氣體的測量
內部無可動件，堅固的316L不銹鋼或鉭金屬封裝傳感器
一體式或分體式結構，管道式或插入式形式，整機構造簡單，安裝維護量很少
現場顯示瞬時、累積流量，信號輸出，上（下）限報警等
無須打開表蓋對累積量清零，更加符合防爆要求
可選整流裝置，可降低對前后直管段的要求
可選不斷流裝置可在線拆裝，無須切斷管道流量
技術參數：
口徑：DN15-2600mm
準確度：±1.5%讀數滿量程
量程比：100：1
響應時間：3秒，可通過阻尼系數調整
操作溫度：環境溫度-40～85℃
介質溫度：-10～200℃/-10～400℃
模擬輸出：兩路4～20mA(流速和溫度)
一路4～20mA帶HART通訊
數字輸出：HART和MODBUS可選
重復性：±0.5%的量程
溫度系數：0.05%/10℃
材質兼容性：外殼：鑄鋁，環氧樹脂噴涂，丁晴橡膠0型環
防護等級：IP65
濕度：0～100 RH
供電：24VDC
電磁兼容性：IEC 61000-4-2～5
過程連接：法蘭安裝螺紋安裝
安裝方式：一體式，分體式
1、如果儀表安裝在室外，應加儀表遮陽罩，避開日曬、雨淋。
2、禁止安裝在強烈震動的場合。
3、禁止暴露在舍有大量腐蝕性氣體的環境。
4、不要和變頻器、電焊機等污染電源的設備共用電源，必要時，為轉換器加裝凈化電源。
應用：
（1）在石油化工行業與天然氣中主要應用場合是：能量交換；填井氣回收； 燃?xì)庥?jì)量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控。產品的特點是寬量程比，傳感器不易堵塞，可在線插拔清洗，適用氣體廣泛。
（2）在電力行業中主要的應用場合是鍋爐一次風、二次風以及磨煤風的風量測量，產品的特點是安裝簡便，無直管段要求，壓力損失低，不需要溫度壓力補償，可以在苛刻的條件下使用（如：空氣中含有粉塵、顆粒、磨損嚴重、低壓力等）。
（3）在冶金行業中的主要應用場合是高爐煤氣、焦?fàn)t媒氣的測量，鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制。產品的特點是按照實際介質組份進行標定，可以對組份變化進行修正，可以在線清洗傳感器，插入的長度可以隨意調整。
（4）在電子行業中的主要應用是高純度氣體質量流量的測量，產品的特點是不需要壓力溫度補償，直接進行質量流量的測量，傳感器探頭經過高度拋光，
可用于貿易結算。
（5）在供暖通風和空調系統中產品的特點為反應靈敏、運行可靠、對安裝的直管段沒有要求。
（6）在水處理行業中的主要應用是測量曝氣池的空氣流量，產品的特點是耐塵、耐臟，真正的無壓降，現場安裝方便。
（7）在食品行業中的主要應用場合是向反應器通入適量氣體，加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制。
（8）公用工程－電﹑氣﹑ 水處理的監控：管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣。
（9）環保：沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測 SO2 和 NOX 的排放。
（10）其他行業 工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制[20-22]。
