鍋爐燃?xì)饬髁勘?/span>采用微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等{**}點,鍋爐燃?xì)饬髁勘?/span>吸取了國內外流量儀表技術{**}化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高{**}度、高可靠性的氣體{**}密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性。

特點：

◎內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。

◎就地顯示溫度、壓力、瞬時流量和累積流量。

◎自動進行流量，溫度，壓力補償--集檢測功能

◎顯示位數多，直接顯示工作狀態下的體積流量

◎參數設置方便，可*保存，歷史數據可保存一年

◎表頭可180度隨意旋轉，安裝方便

◎整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

◎防盜功能可靠，具有密碼保護,防止參數改動。

◎電路采用表面貼裝工藝、結構緊湊、可靠性高

◎采用微功耗高新技術，憑內、外電源均可工作，整機功耗低；

◎采用高性能微處理器和現代濾波技術，軟件功能強大，性能{**}越；

◎無機械可動部件、穩定性好、不易腐蝕、無需機械維修；

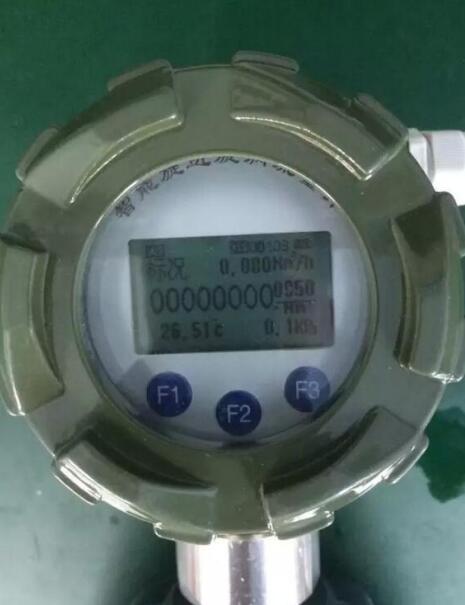

◎采用高對比度的液晶顯示器，可顯示累積流量和瞬時流量，讀數方便，清晰直觀；

技術指標

1、儀表口徑及連接方式25、40、50、65、80、100、125、150、200、250采用法蘭連接

{**}度等級：±1.5%R（±1%R需特制）*

儀表材質

表體：鑄鋁或鑄鐵；轉子：{**}質鋁合金；轉換器：鑄鋁

使用條件

介質溫度：-10℃～+60℃    環境溫度：-30℃~+60℃

相對濕度：5%～90%       大氣壓力：86～106KPa

2、工作電源

內電源：3V鋰電池，功耗≤0.3mW，可使用兩年；

外電源：24VDC±15%，功耗≤1W。

3、輸出信號

脈沖信號：三線制脈沖信號輸出，傳輸距離≤200m;

（4~20）mA標準模擬信號：線性對于（0~Qmax）m3/h流量范圍的模擬信號，傳輸距離 ≤1500m，接管方式為兩線制或三線制。

RS485通訊接口信號，直接與上位機聯網，可遠傳儀表相關參數及實時數據等。同時與專用MODEM可帶8臺流量計。

4、防爆等級：Ex DⅡBT4

5、使用條件

環境溫度：-30攝氏度~ 55攝氏度

相對溫度：5%~95%

介質溫度：-30攝氏度~ 80攝氏度

大氣壓力：86kPa~106kPa;

安裝環境的選擇:

1)干燥通風之處，避開潮濕易積水之地;

2)避{**}日曬雨淋。露天時應遮擋雨水;

3)盡可能避{**}強烈振動;

4)避{**}強電磁場設備，如大電機、大變壓器等;

5)便于維修，活動方便。

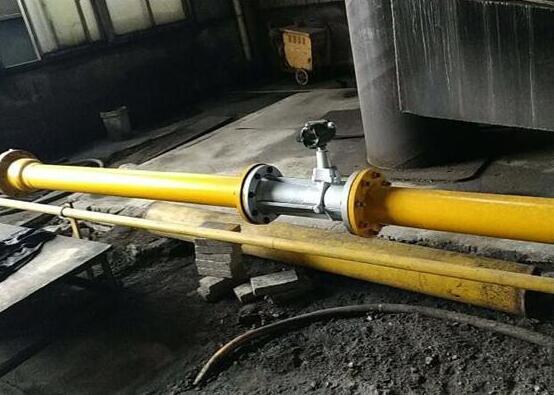

安裝要求：

傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以{**}過壓損壞壓力傳感器。

應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

安裝流量計之前應先清除管道中的焊渣等雜物。

投入運行時，應緩慢開啟流量計上、下游閥門，以{**}瞬間氣流過急而沖壞起旋器。

鍋爐燃?xì)饬髁坑嬘蓚鞲衅骱娃D(zhuǎn)換顯示儀組成。

1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。

旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。

檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。

整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。

殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。

2、轉換顯示儀

    由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。
