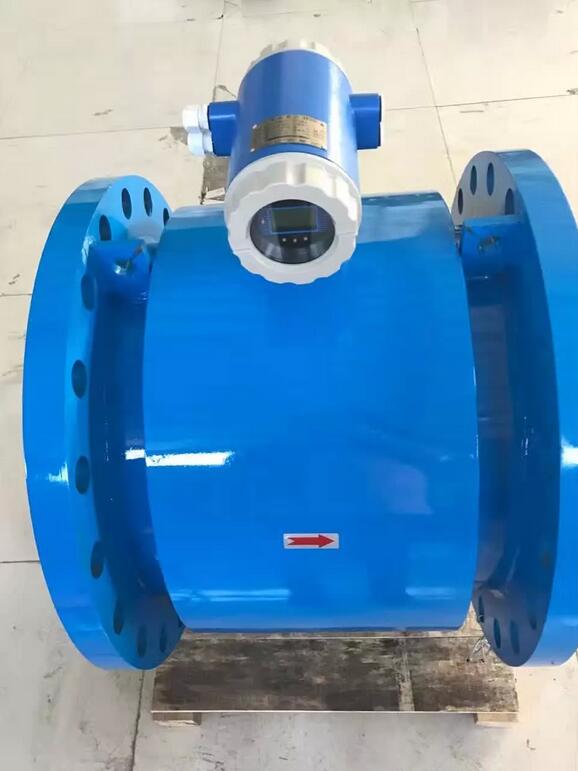

環保污水流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；轉換器采用新穎勵磁方式，功耗低、零點穩定、{**}確度高。環保污水流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等{**}域。

特點

液晶背光顯示

瞬時流量、累計流量計、流量棒圖、流量百分比

一鍵查詢凈累計值、正向累計值、負向累計值、當前電導率等效值

多單位可切換（L、m3、Kg、t/s、min、h）

485通訊遠傳讀取數據

升級款加厚型高強度法蘭（防脫落襯里、防翻邊、防漏水）

選用{**}質電極，標準3電極，{**}于市面常規兩電極，測量更準確

接地螺絲直接與本體對接，有效解決電干擾、良好接地，保障人身安全

進口貼片元器件，防水塵涂覆保護，標準IP65（防水塵）等級

高級抗干擾電路設計，防浪涌、數值更穩定。

參數

{**}度等級：±0.5%R（千分之五）

公稱壓力：4.0MPA(DN10-DN150)

          1.6MPA(DN200-DN600)

          1.0MPA(DN700-DN1200)

         （其他規格可定制）

安裝方式：法蘭安裝；

電極類型：316L電極（標配）；HB/HC合金電極（強酸堿環境）；鈦電極；鉭電極；碳化鎢電極；鉑金電極

襯里材質：氯丁橡膠（CR）；聚四氟乙烯（F4）；聚氨酯橡膠（PU）；聚四氟乙丙烯（F46）

量 程 比：20:1

工作環境：傳感器-25-180℃；轉化器：-10-60℃（≥80℃需定制）

流體需求：導電介質（電導率≥5US/CM液體）

◆流速范圍：0.2～8m/s

◆工作壓力：1.6MPa

◆環境溫度：-40℃～+50℃

◆介質溫度：聚四氟乙烯襯里≤180℃ 橡膠材質襯里≤65℃

◆防爆標志：ExmibdⅡBT4

◆防爆證號：GYB01349

◆外磁干擾：≤400A/m

◆外殼防護：一體化型： IP65；分 離 型： 傳感器IP68水下5米，僅限于橡膠襯里  轉換器IP65

◆輸出信號：4～20mA.DC，負載電阻0～750Ω

◆通訊輸出：RS485或CAN總線

◆電氣連接：M20×1.5內螺紋，φ10電纜孔

◆電源電壓：90～220V.AC、24±10V.DC

◆{**}大功耗：≤10VA

參考流量范圍

安裝要求

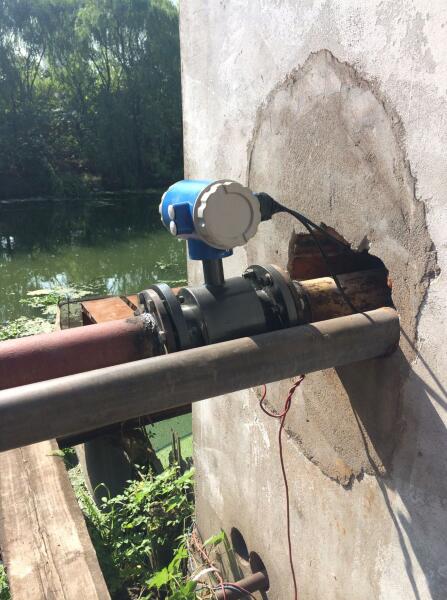

1、為了使流量計工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：

a.盡量避開磁性物體及具有強電磁場的設備（如大電機，大變壓器等），以{**}磁場影響傳感器的工作磁場和流量信號

b.應盡量安裝在干燥通風處，不宜在潮濕，易積水的地方安裝

c.應盡量避{**}日曬雨淋，避{**}環境溫度高于60℃及相對濕度大于95%

d.選擇便于維修，活動方便的地方

e.流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側

2、安裝管道位置的選擇

為了使流量計工作可靠穩定，在選擇管道安裝位置時應注意以下幾點要求；

a.傳感器可在垂直管道、水平管道或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態

b.流量計工作時，始終要求測量管內充滿被測介質。水平安裝時，為了確保這一點，必要時傳感器安裝位置的標高可以略低于管道的標高

c.流量計安裝需要滿足前后直管段的要求，常規場合下，流量計入口前段保留10DN，流量計出后后端保留5DN。
