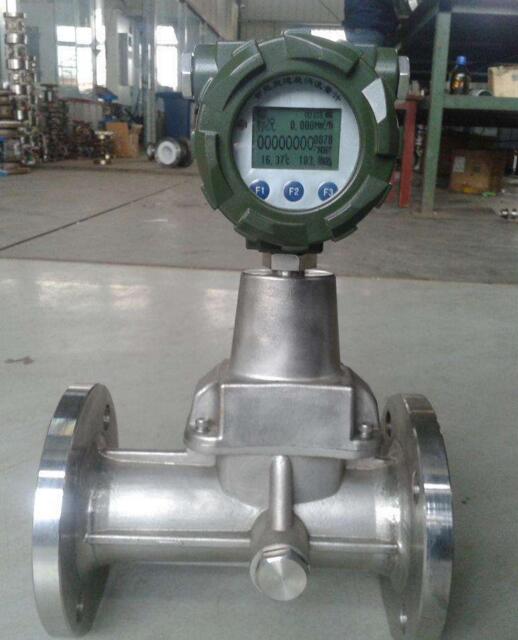

智能天然氣流量計是吸取了國內外流量儀表先進技術{**}化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高{**}度、高可靠性的氣體{**}密計量儀表。智能天然氣流量計是新型速度式儀表，是石油、化工、冶金、電力、工業鍋爐等工業，行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站封閉管道中低粘度氣體的體積流量和總量及燃?xì)庥?jì)量的理想氣體檢測儀表。
天然氣流量計特點
·整臺流量計在設計中無可動部件，安裝簡便{**}維護；
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇，安裝費用低
·重復性好，一般為0.05～0.08%，測量快速
·抗干擾，抗雜質能力特強
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，{**}度可達到0.2%
·可根據實際需要更換阻流件（靶片）而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流
天然氣流量計參數
儀表口徑及連接方式 |
15、20、25、32、40、50、65、80、100、125、150、200、250采用法蘭連接 |
{**}度等級 |
±1.5%R、±1%R |
量程比 |
1:10；1:20；1:30 |
顯示方式 |
雙排液晶同時顯示瞬時流量、累積流量 |
儀表材質 |
表體：304不銹鋼；葉輪：防腐ABS或{**}質鋁合金；顯示器：鑄鋁 |
被測介質溫度（℃） |
-30℃～+80℃ |
環境條件 |
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
輸出信號 |
標準二線制4-20mA（LWQ-C型） |
供電電源 |
LWQ-B型：儀表內置鋰電池，可連續工作3年以上，LWQ-C型：24VDC外供電 |
信號傳輸線 |
2×0.3 |
傳輸距離 |
≤1000m |
信號線接口 |
內螺紋M20×1.5 |
防爆等級 |
ExdIIBT6 |
防護等級 |
IP65 |
天然氣流量計使用注意事項
1.現場安裝、維護必須遵守“有爆炸性氣體時勿開蓋”的警告語，并在開蓋前關 掉外電源。
2.管道安裝完畢進行密封性試壓時，應注意天然氣流量計壓力傳感器所能承受的非常高壓 力，以{**}損壞壓力傳感器。
3.投入運行時，應緩慢開啟流量計上、下游閥門，以{**}瞬間氣流過急而損壞儀表 和管路。
4.當流量計需要有信號遠傳時，應嚴格按三、4“電氣性能指標”要求接入外電源 24VDC，嚴禁在信號輸入口直接接入220VAC或380VAC電源。
5.用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；
6.流量計運行時，不允許打開前蓋改動儀表參數，否則影響旋進旋渦流量計的正常工作；
7.不得隨意松開流量計固定部分。
8.產品在室外使用時，建議加配防水罩。
天然氣流量計選型譜表
型 號 |
說 明 |
||||
DSQT-18TRQ- |
□ |
-□ |
/□ |
/□ |
|
類型 |
N |
天然氣流量計 | |||
儀表口徑 |
25A/B/C |
25mm | |||
40A/B |
40 mm | ||||
50A/B |
50 mm | ||||
80 |
80 mm | ||||
100 |
100 mm | ||||
150 |
150 mm | ||||
200 |
200 mm | ||||
250 |
250 mm | ||||
300 |
300 mm | ||||
傳感器材質 |
N |
基本材質，{**}質鋁合金。（耐壓：1.6MPa） | |||
S |
不銹鋼材質。（高壓防腐型） | ||||
