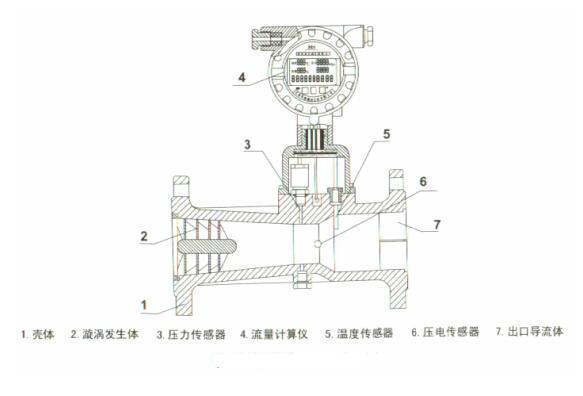

旋進旋渦流量計結構圖解：
1. 殼體
本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。
2.旋渦發生體
用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的漩渦流。
3. 壓力傳感器
以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。
4. 智能流量計積算儀
由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。
5. 溫度傳感器
以Pt100鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。
6. 壓電晶體傳感器
安裝在靠近殼體擴張段的喉部，可檢測出漩渦進動的頻率信號。
7. 出口導流體
固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。
當沿著軸向的氣體流到傳感器入口時，在漩渦發生體的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘利管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形螺旋線進動。此時，漩渦中心通過檢測點的進動頻率與流體的流速成正比。由壓電傳感器檢測到的漩渦流進動頻率信號經放大、濾波、后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，{**}終在旋進旋渦流量計的液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
