紡織廠蒸汽流量計是利用液體振動原理而開發的一種新型流量計,蒸汽表體專用,可進行密度補償計算。現場顯示氣體溫度、壓力補償一體化智能式可顯示瞬時流量、累積流量、溫度、壓力或時間等。
特點
全智能化,數字化電路設計,可自動補償被測流體密度或標況體積計算。
流量計無可動部件,可靠性強、{**}度高、壽命長
表體中同時集成溫壓補償補償功能,可測量流體的標準體積流量或標準質量流量。
流量計分一體化顯示和遠傳顯示,并可輸出脈沖信號或電流信號與微機聯網。
全新的數字濾波和修正功能使流量測量更加{**}準可靠。
電池供電型無需外接電源既可連續工作兩年以上。
全新點陣漢字液晶顯示,使用操作更方便。
不受介質溫度、壓力、粘度及組分的影響,同時不堵、不卡、不易結垢、耐高溫、高壓,安全防爆,適用于惡劣環境
技術參數
測量介質 :氣體,飽和蒸汽,過熱蒸汽
公稱口徑:DN10 — DN500
介質溫度:- 40℃—+150℃ ; -40℃—+280℃ ; -40℃—+350℃ ; -40℃—+420℃(需選配傳感頭不斷流拆裝型)
{**}度等級:1.5級、1.0級(需協議供貨)
可測流量范圍:氣體、蒸汽:4m/s -- 70 m/s
放大器選擇 :溫壓補償一體化智能數字顯示型放大器(工況脈沖、標況脈沖、標況三線電流或RS485信號輸出);
防爆等級 :本安防爆型ExiaⅡCT4 、隔爆型ExdⅡCT6
防護等級 :IP54、IP65
表體材質 :1Cr18Ni9Ti(其它材質協議供貨)
連接形式:1 法蘭連接式(溫壓補償式必選型)2 法蘭卡裝式
輸出信號:電壓脈沖(低電平≤1V, 高電平≥6V,脈寬≥10uS)兩線制4-20mA輸出( 溫壓補償型為三線制)
2 無信號輸出現場顯示
安裝形式:表體與放大器不分離型、表體與放大器一體型
工作電源:24VDC供電、3.6V(或3V)鋰電池供電

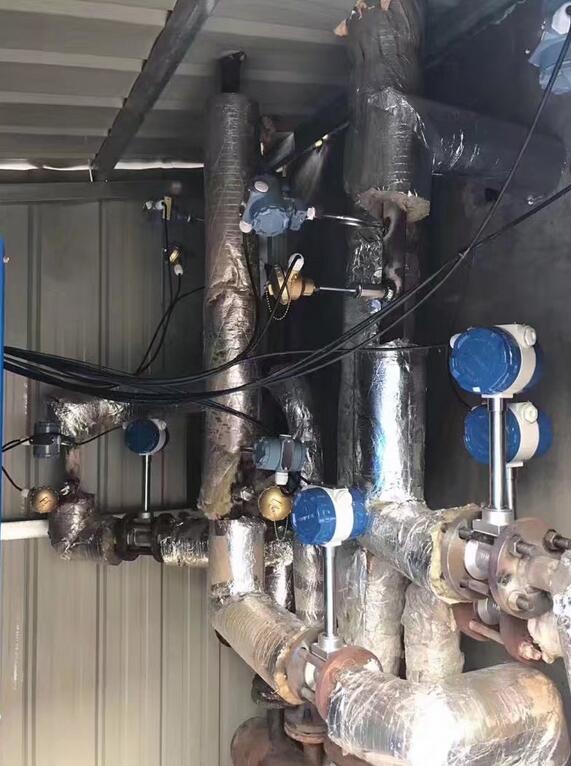

安裝步驟:
1.在需要安裝流量計的管道正上方(水平管道有此要求),割開 一個略小于ф100的孔,去掉毛刺;
2.將配套的一端帶有法蘭的短管放在孔的上面,保持短管與管 道垂直,焊接牢固;
3.放上墊片,插入流量計,法蘭連接,若此時有球閥,應先將球閥放在短管上連接好,再打開球閥,插入流量計;
4.安裝紡織廠蒸汽流量計的管道內徑必須與流量計內徑一致,否則必須變徑。
5.保證流量計前有大于10D和后有10D的直管段(D為管道內徑)。
6.傳感器盡量避{**}安裝在振動較強的管道上,若不得已要安裝時,必須采取減震措施,在傳感器的上下游2D處分別設置管道緊固裝置,并加防振墊。
