4-20MA遠傳數字壓力表

型號:YHSY1806  系列4-20MA遠傳數字壓力表詳細介紹




     YHSY1806系列4-20MA遠傳數字壓力表是在線測量?jī)x表。它采用24V供電方式,4-20mA遠傳輸出安裝使用方便。該系列數字壓力表可用于表壓、jue壓、真空(負壓)的檢測,其品種及安裝形式多樣,能滿足各種測量需要,尤其在腐蝕、振動等場所使用,更顯其好性能。該產品已在石油、化工、電力等場所得到廣泛應用。



    4-20MA遠傳數字壓力表為全電子結構,前端采用帶隔離膜充油壓阻式壓力傳感器,輸出信號由高準確度,低溫漂的放大器放大處理,送入高準確度的A/D轉換器,轉換成微處理器可以處理的數字信號,經過運算處理,由LED顯示器顯示出實際的壓力值。



    壓力表使用靈活,操作簡單,調試容易,安全可靠。廣泛應用于水電,自來水,石油,化工,機械,液壓等行業,對流體介質的壓力進行測量顯示. 并可輸出標準的電流信號,實現信號的遠距離傳輸。



產品特點
● 大屏幕液晶顯示,直觀清晰。
● 微處理器技術,完整的測量系統。

●
超低功耗智能控制,24V供電方式,4-20mA遠傳輸出。
● 全不銹鋼耐振結構,適應腐蝕及振動場所。



技術參數
儀表顯示:4LED數字顯示,分辨率高,無視值誤差.
工作電壓:24V電源
傳輸信號:4-20mA遠傳輸出
測量范圍:-0.1…0…60Mpa(其間量程及壓力單位可選 如:0-6MPa等)
準確度等級:0.25、0.51.0%FS
過壓極限:滿量程的1.52.5倍
適用介質:與陶瓷、不銹鋼兼容的液體、氣體
環境溫度:–2060℃
公稱直徑:100mm
安裝螺紋:M20×1.5(或按用戶要求定制螺紋)







量程范圍

-0.1-0-60MPa

準確度等級

0.5% 0.25%

過載能力

200%

壓力類型

表壓

穩定性

≤0.1% /年

電源電壓

24VDC

顯示方式

0.56"數碼管

顯示范圍

-1999~9999

環境溫度

-20℃~70℃

相對濕度

≤80%

安裝螺紋

M20*1.5等

材質

不銹鋼





連接:

1(紅色):電源+    2(黃色):電源-

3(藍色):信號+     4 (綠色):信號-



使用須知:

1.儀表儲藏與使用適宜在環境溫度為-20~70,現對濕度小于80%的場合.

2.儀表接頭在連接管路時應盡量同心平服.

3.儀表連接電源時應參照5.2電氣連接進行操作,在確認操作無誤后方可接通電源進行運行.

為了防止電磁干擾的影響應注意以下事項:
●線路連接盡量短
●采用屏蔽線
●盡量避開直接接近引起干擾的用戶裝置或電器和電子裝置的接線
●若用微型軟管安裝,殼體必須單接地



訂貨須知:

1.訂貨時應注明量程范圍,準確度等級,接口尺寸.安裝方式

2.用戶無DC24V電源時,本廠可提供220VAC供電產品

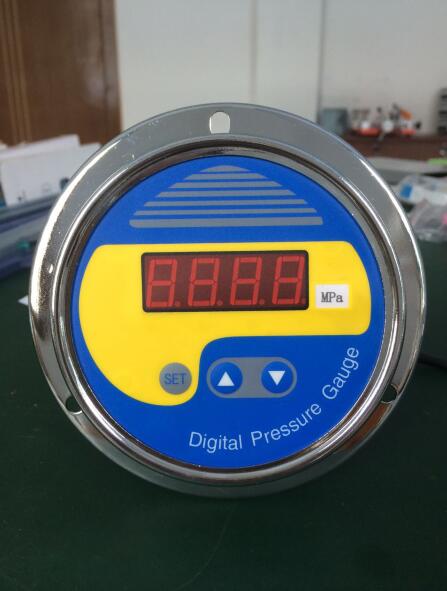

型號:YHSY1806ZT  軸向帶邊4-20MA數字遠傳壓力表圖
