型號：YH1801TCJS 膠水流量計詳細介紹
概述：
YH1801TCJS膠水流量計是一種流量測量儀表，具有結構簡單、輕巧、準確度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代流量計，與相應的流量積算儀表配套可用于測量液體的瞬時流量和累積流量。測量準確度高,受液體粘度影響小,表前不需要安裝直管段，是流量計量和節能的理想儀表。膠水流量計廣泛用于石油、化工、冶金、科研等的計量、控制系統及高粘度介質的累積流量測量。
工作原理：
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
技術參數
連接方式: 法蘭連接，螺紋式鏈接:DN10～DN200
安裝方式: 水平、垂直。
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
準確度等級: 0.5級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼，銅等
轉動部件: 鋁鎂合金、不銹鋼等
特點：
流量測量與流體的流動狀態無關，這是因?yàn)榱髁坑嬍且揽勘粶y介質的壓頭推動齒輪旋轉而進行計量的。
粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
測量準確度高、流量范圍寬、重復性好
螺旋轉子轉動均勻、震動小、壽命長
對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量
結構簡單、外形尺寸小、重量輕
安裝容易，表前不需安裝直管段
選型編碼
|
基本型號 |
YH1801TCJS | ||||||||
|
口徑選擇 |
-□□ |
通徑大小 |
|||||||
|
材料選擇 |
-A |
鑄鐵 |
|||||||
|
-E |
鑄鋼 |
||||||||
|
-B |
不銹鋼 |
||||||||
|
輸出信號 |
-2 |
無信號輸出 |
|||||||
|
-3 |
脈沖 DV24V供電 |
||||||||
|
-4 |
4～20mA DV24V供電 |
||||||||
|
復零功能 |
-N |
無復零功能 |
|||||||
|
-F |
復零功能 |
||||||||
|
過濾器 |
-N |
無過濾器 |
|||||||
|
-G |
含過濾器 |
||||||||
|
流量選擇 |
（□～□） |
流量范圍 |
|||||||

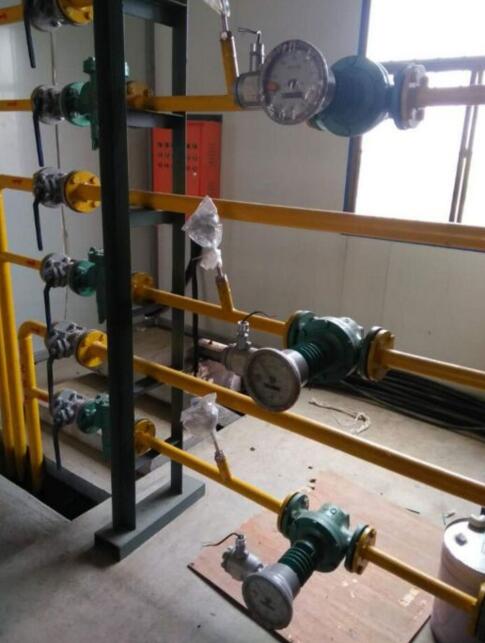

安裝事項：
1.流量計前應安裝過濾器，兩者殼體上箭頭指向與流動方向一致。
2.當被測液體含有氣體時，流量計前應安裝氣體分離器。
3.不論管路是垂直還是水平安裝，但流量計中的橢圓齒輪軸安裝成水平位置。(表盤應與地面垂直)
4.在正確安裝情況下，如果不易看清讀數，可把計數器轉向180°或90°即可。
5.在安裝之前先用竹棍從出口處把齒輪推幾次，如發現不動，可用汽油浸泡 (避開出廠校驗后內存沉淀物)
6.節流閥應安裝在流量計進口處，開關閥安裝在出口處，在開閉各閥門時要緩慢啟動，不要急速開啟或關閉閥門。
7.嚴禁用掃線蒸汽通過流量計。
8.在連續使用部門，流量計需加旁通管道。
9.安裝前，管道需沖洗，沖洗時采用直管段(替代流量計位置)防止焊渣、雜物等進入流量計。
10.嚴禁用水校驗鑄鐵材質組成的流量計。
11.在使用時流量大小不得超過技術要求。流量計工作在大流量50~80%合適。
