氮?dú)庠O(shè)備配套流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時產生的漩渦頻率，從而測量出流體的流量。采用壓電應力式傳感器,可靠性高,有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。

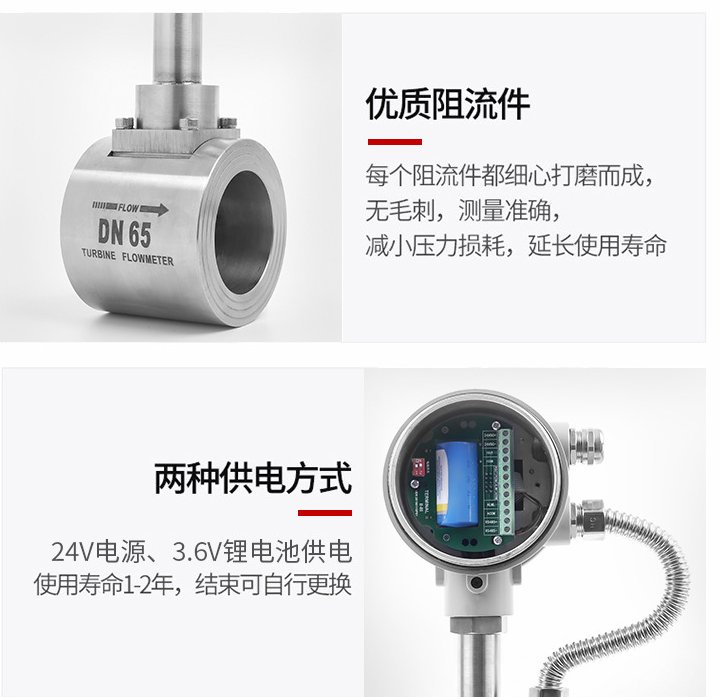

產品特點:
1、安裝簡便，維護十分方便；
2、結構簡單牢固，無可動部件，長期運行十分可靠；
3、量程范圍寬，量程比可達1：15；
4、壓力損失小，運行費用低，更具節能意義；
5、里程比:20: 1；
6、檢定周期長，一般為兩年；

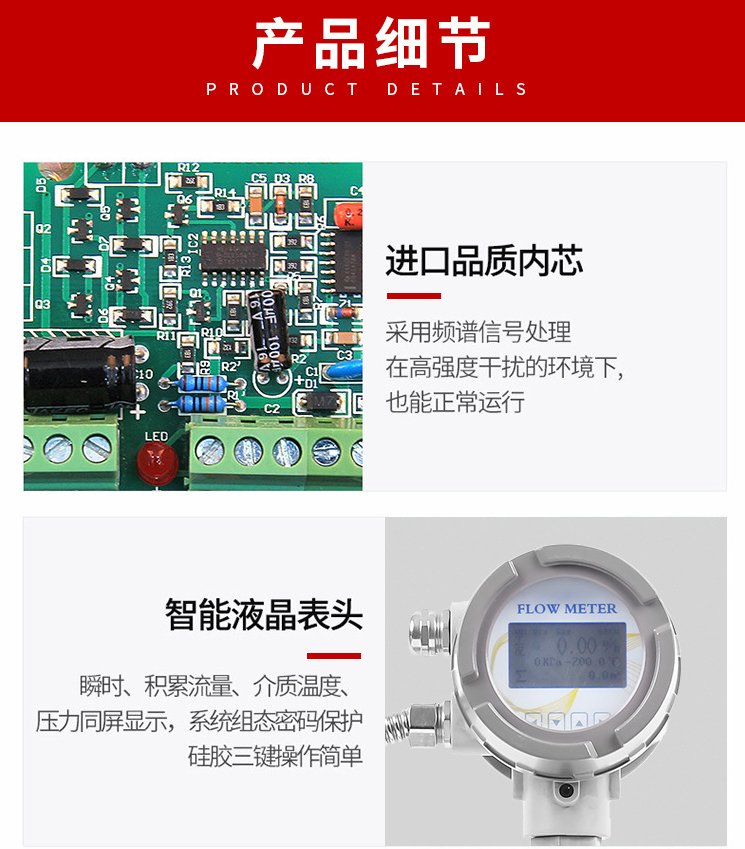

7、流里計配備高準確度液晶顯示屏，雙排液晶、8位數字顯示，能顯示累積流里、目舜時流里、流速、通訊地址和輸出20mA對應的大流量（可以任意設定)及流向指示；
8、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
9、檢測探頭不直接接觸被測介質，性能更穩定。
技術參數：
公稱通徑 |
15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) |
壓電式：-40～260，-40～320；電容式：-40～300, -40～400，-40～450（協議訂貨） |
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
準確度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 |
1：6～1：30 |
供電電壓 |
傳感器：+12V DC，+24V DC；變送器：+12V DC，+24V DC；電池供電型：3.6V電池 |
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 |
符合JB/T9249標準?Cd≤2.4 |
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 |
普通型IP65 潛水型IP68 |
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 |
氣體、液體、蒸汽 |
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω |
氮?dú)庠O(shè)備配套流量計安裝要求：
1、儀表可安裝在室內或室外。
2、儀表在管道上可以水平，垂直或傾斜安裝。因此在垂直或傾斜管道上安裝儀表，氣體的流動方向應自上向下。

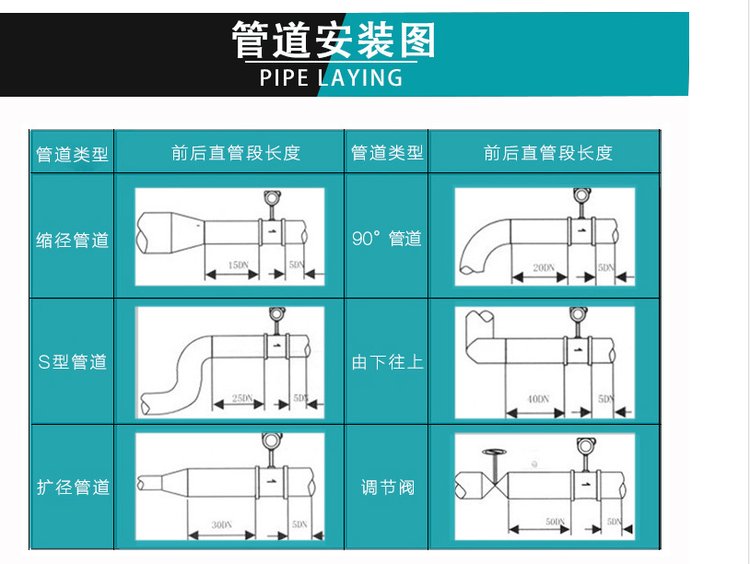

3、儀表的上游側和下游側應留有較長的直管段，要求的上下游直管段長度隨管道狀況不同而異。儀表的上游應盡量避開安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D以后。
4、安裝儀表的管道內徑必須與流量計內徑一致，否則必須變徑。
5、在設計管道時，傳感器或變送器的上端要不少應留500mm的空間，以方便調試和檢修。
