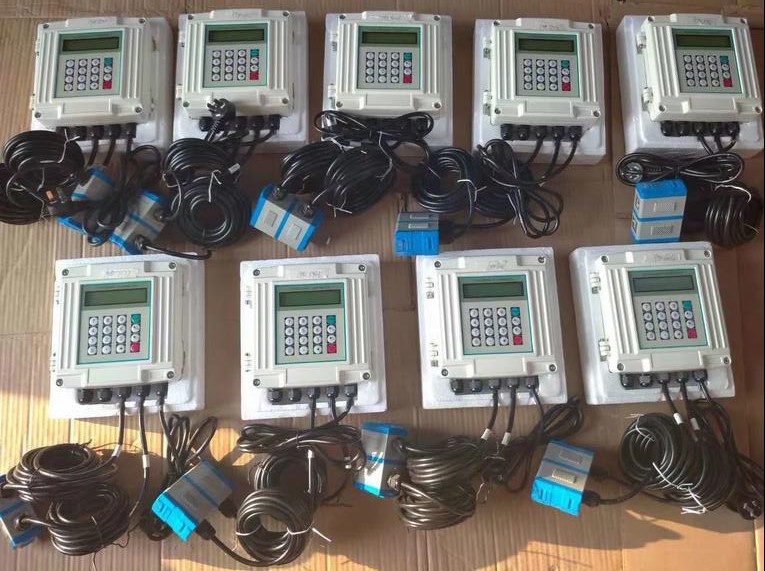

液體管道外置式安裝流量計采用TI的低功耗單片機，新開發的一種通用型、低價格、高可靠，功能強大的流量計。選用了進口的半導體元器件廠商的先進的集成電路及微處理器等，硬件設計簡單、軟件功能強大和界面友好。采用低電壓多脈沖平衡發射接收的技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。
產品特點：
1． 測量線性度好于0.5％，重復性準確度好于0.2%，高達40皮秒的時差測量分辨率，使測量準確度達到±1%。
2． 每個測量周期中128次數據采集輔助以新研發的流量計時差分析軟件，性能好，顯示數據更穩定、準確、線形度更好。
3． 隔離型RS485雙接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。
4． 帶有三路準確度0.1%的模擬輸入接口，可連接溫度壓力等信號。
5． 1路4-20毫安模擬輸出可作為流量/熱量變送器。
6． 2路3線制PT100電阻信號輸入可作為熱量表。
7． 3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。
8． 帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。
9． 管道測量效果好，可以對大多數污水管道進行穩定可靠測量。
10．超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行雙插入傳感器。
11．具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
12．流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。
13．硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。
14． MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是MODBUS-RTU或MODBUS-ASCII協議。
15．日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協議讀出。
16． 16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。
17． 定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠?qū)崿F(xiàn)數據的自動定時輸出或者是自動記錄。
18． OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。
19． 帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。
20． 串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。
21． 具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。
22． 具有一個可編程內置的定量控制器�？墒褂猛獠枯斎胄盘柣蛘呤荕ODBUS指令啟動。
23． 單一24V（使用DC 8～36V）直流電源工作。工作電流小于50毫安。

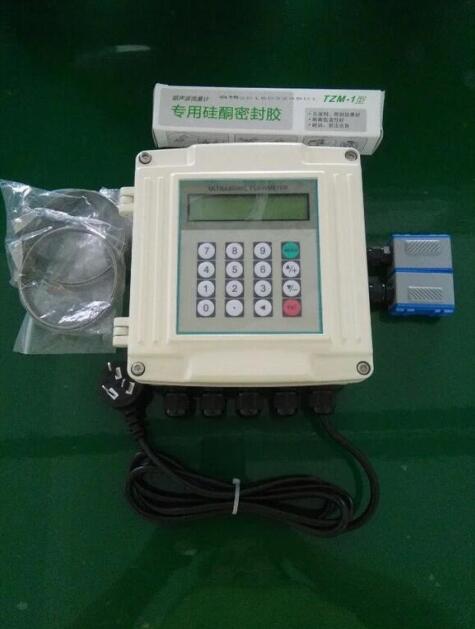

性能、參數 |
||||||
主機 |
原理 |
時差型，采用低電壓多脈沖發射電路，雙平衡信號差分接收電路 |
||||
準確度 |
流量：好于±1%熱量：好于±2% |
重復性：0.2% |
測量周期：500ms |
|||
背光液晶可同時顯示瞬時流量及累積流量、瞬時熱量和累積熱量、流速、時間等數據 |
||||||
信號輸出 |
電流輸出：4~20 mA或0~20 mA,阻抗0~1k，準確度0.1% |
|||||
OCT輸出：正、負、凈流量或熱量累計脈沖信號或瞬時流量的頻率信號（1～9999HZ之間任選） |
||||||
繼電器：可輸出近20種源信號（如無信號，反向流等） |
||||||
聲音報警：蜂鳴器可根據設置發出報警聲音（如流量過大、過�。� |
||||||
信號輸入 |
可輸入三路電流信號（如：溫度、壓力、液位等信號） |
|||||
可連接三線制PT-100鉑電阻，實現熱量測量 |
||||||
自動記憶前64日、64月、前5年的流量或熱量數據 |
||||||
自動記憶前64次來電和斷電時間及流量可進行人工或自動補量，減少用戶流量或熱量損失 |
||||||
自動記憶前64日流量計的工作狀態是否正常 |
||||||
數據接口RS232, RS485 |
||||||
可編程定量（批量）控制器。 |
||||||
電纜 |
定制雙絞線，一般情況下限于20米，特定場合單根可加長到500米，不推薦；選用RS485通訊，傳輸距離可達千米以上 |
|||||
管道情況 |
管材 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質密的管道，允許有襯里。 |
||||
管內徑 |
15～6000mm |
|||||
直管段 |
傳感器安裝點盡量滿足：上游10D，下游5D，距泵出口30D（D指管徑） |
|||||
測量介質 |
種類 |
水、海水、工業污水、酸堿液、啤酒、各種油類等能傳導超聲波的單一均勻的液體。 |
||||
溫度 |
標準傳感器：溫度-30℃～90℃ 高溫傳感器：-30℃～160℃ |
|||||
濁度 |
濁度≤10000 ppm,且氣泡含量小。 |
|||||
流速 |
0～±30m/s |
|||||
流向 |
正、反向雙向計量，并可以計量凈流量或熱量 |
|||||
工作環境 |
溫度 |
主機：-30℃～80℃ |
||||
流量傳感器：-40℃～160℃ 溫度傳感器：根據客戶需求選定 |
||||||
濕度 |
主機：85%RH |
|||||
流量傳感器：可浸水工作，水深≤3米 |
||||||
電源 |
AC220或DC8～36V或AC7～30V |
|||||
功耗 |
小于1.5W |
通信協議 |
MODBUS協議MBUS協議FUJI擴展協議 簡易水表協議 兼容其它廠家協議 |
|||

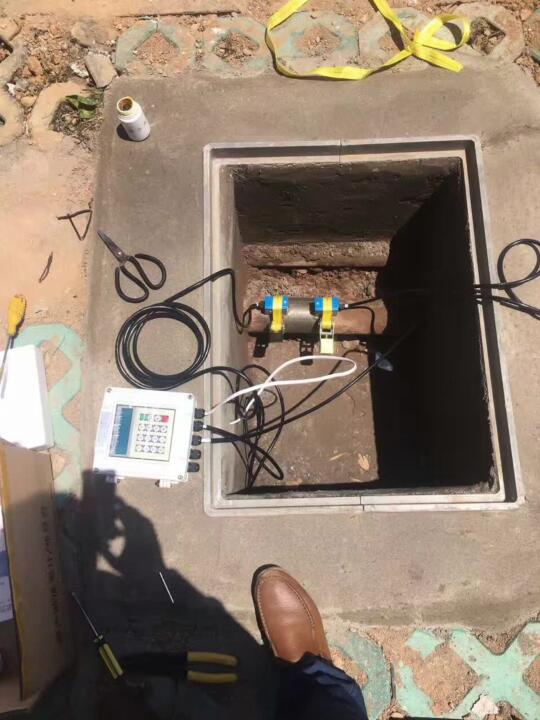

液體管道外置式安裝流量計安裝方式：

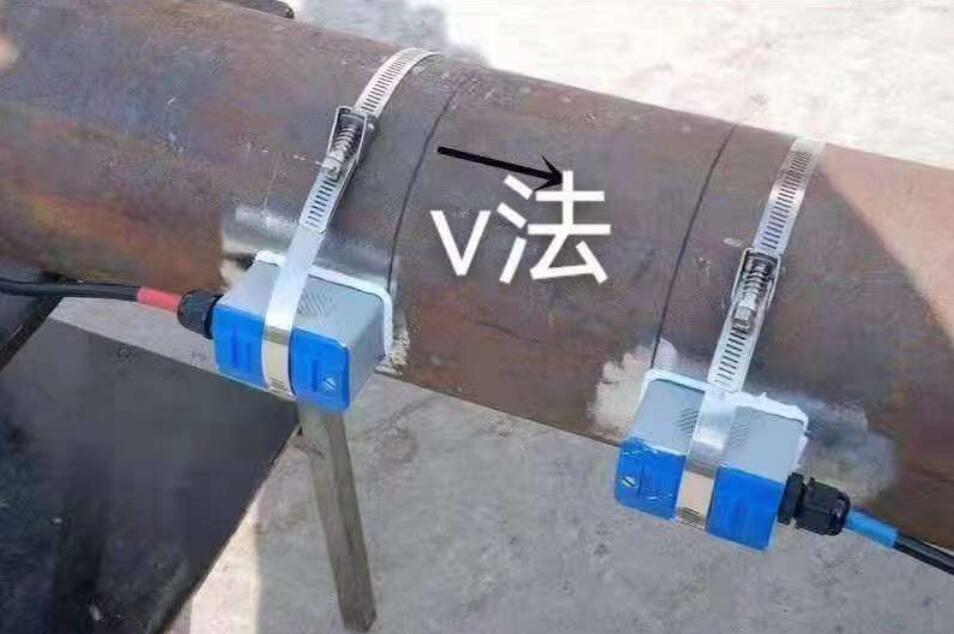

1.Ｖ法（常用的方法）
一般情況下，V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。

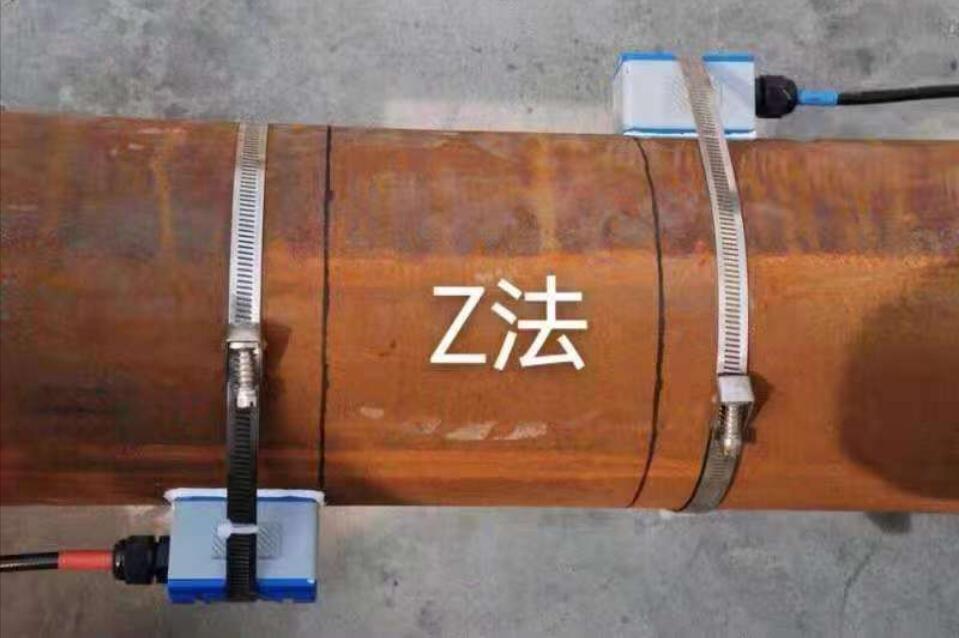

2.Ｚ法（常用的方法）
當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。
Z法可測管徑范圍為100mm到6000mm。現場實際安裝時，建議200mm以上的管道都要選用Z法（這樣測得的信號大）。
