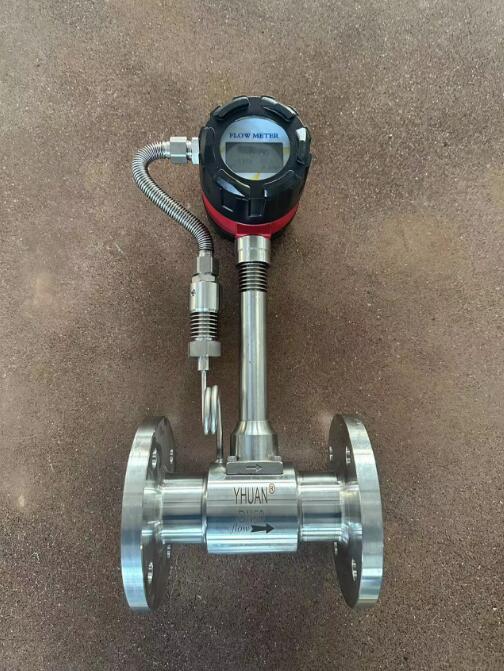

氮氣管道流量計采用先進的差動技術,配合隔離、屏蔽、濾波等措施,克服了同類產品抗振性差、小信號數據紊亂等問題,并采用了新特的傳感器封裝技術和防護措施,保證了產品的可靠性。每種型式都有整體、分體結構,根據測量管徑不同,有管道式、插入式兩種安裝方式,以適應不同的安裝環境。

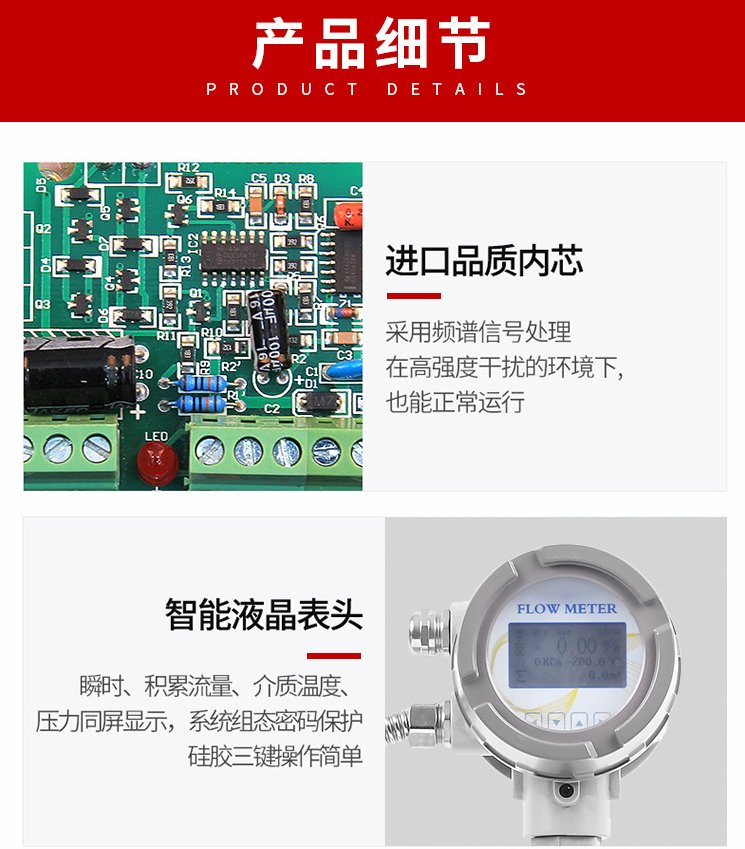

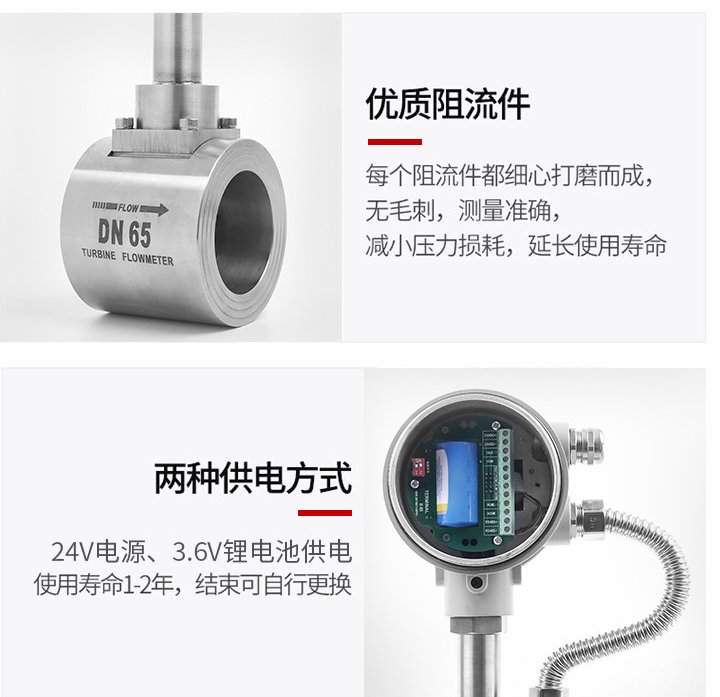

產品特點:
無可動部件,長期穩定,結構簡單便于安裝和維護。
傳感器輸出為脈沖信號,其頻率與被測流體的實際流量成線性,零點無漂移,性能十分穩定,結構形式多樣,有管道式、插入式流量傳感器形式。
利用氣體振動原理而開發的一種新型流量計。
無可動部件,可靠性強、準確度高、壽命長,可在很寬的流量范圍內準確測量氣體的瞬時流量和累計流量其不受介質溫度、壓力、粘度及組分的影響,同時不堵、不卡、不易結垢、耐高溫、高壓,安全,適用于惡劣環境。
流量計分一體化顯示和遠傳顯示,并可輸出脈沖信號或電流信號與微機聯網。
檢測傳感器不直接接觸被測介質,性能穩定,壽命長。
輸出是與流量成正比的脈沖信號,無零點飄移。
測量范圍寬,量程比可達1:10。
壓力損失較小,運行費用低,更具節能意義。
安裝簡單,維護十分方便。
技術參數:
公稱通徑 |
15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式) |
公稱壓力(MPa) |
DN15-DN200 4.0 gt;4.0協議供貨),DN250-DN300 1.6 gt;1.6協議供貨) |
介質溫度(℃) |
壓電式:-40~150,-40~260,-40~330;電容式: -40~400,-40~500(協議訂貨) |
本體材料 |
1Cr18Ni9Ti,(其它材料協議供貨) |
允許振動加速度 |
壓電式:0.2g 電容式:1.0~2.0g |
準確確度 |
±1.5%R;插入式:±2.5%R, |
范圍度 |
1:6~1:30 |
供電電壓 |
傳感器:DC 12V,DC 24V;變送器:DC 12V ,DC 24V;電池供電型:3.6V電池 |
輸出信號 |
方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA |
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
安裝 |
法蘭式 |
防護等級 |
IP65 |
環境條件 |
溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa |
適用介質 |
氣體 |
傳輸距離 |
三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA) ≤1500m;負載電阻≤750Ω; RS485/HART≤1200m. |
氮氣管道流量計的選型是儀表應用中的非常重要的工作,據有關部門統計,流量儀表在實際應用中有2/3的故障是錯誤選型和錯誤安裝造成的,請?zhí)貏e注意。
安裝步驟:
1.在需要安裝流量計的管道正上方(水平管道有此要求),割開 一個略小于ф100的孔,去掉毛刺;
2.將配套的一端帶有法蘭的短管放在孔的上面,保持短管與管 道垂直,焊接牢固;
3.放上墊片,插入流量計,法蘭連接,若此時有球閥,應先將球閥放在短管上連接好,再打開球閥,插入流量計;
4.保證流量計前有大于10D和后有10D的直管段(D為管道內徑)。
對管道的要求
1)上、下游配管內徑D和與傳感器內徑DN相同,其差異滿足下述條件:0.95DN≤D≤1.1DN。
2)配管應與傳感器同心,同軸度應小于0.05DN。
3)密封墊不能凸入管道內,其內徑可比傳感器內徑略大。
4)如需斷流檢查與清洗傳感器,應設置旁通管道。
對管道振動的要求
傳感器盡量避開安裝在振動較強的管道上,若不得已要安裝時,必須采取減震措施,在傳感器的上下游2D處分別設置管道緊固裝置,并加防振墊。
