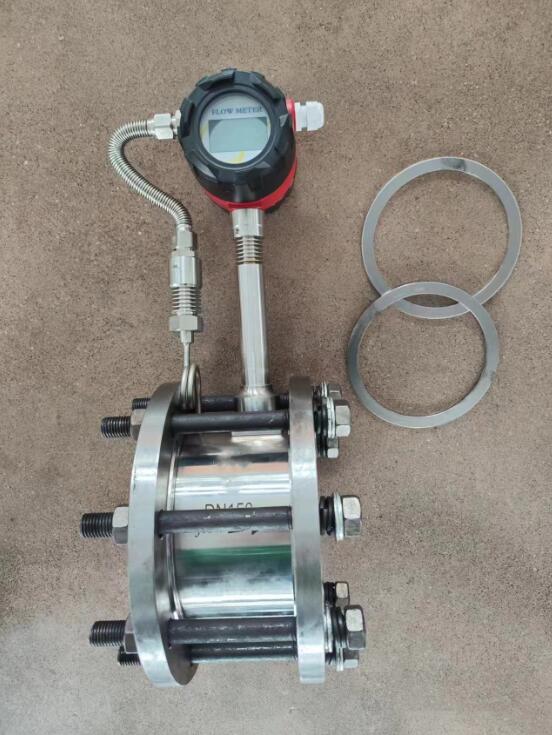

工業氮?dú)饬髁坑?jì)是根據卡門渦街理論進行工作的，可用于測量氣體的流量。是一種新型流量儀表，它采用了新一代流量傳感器，具有其它流量計不可兼得的許多特點，與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4～20mA電流脈沖或直流電流輸送到接收儀表。
特點：
1、準確度較高，氣體測量準確度為1.5%。
2、無活動部件，無磨損，結構簡單，長期穩定。
3、壓損小，約為其它流量計的1/4
4、安裝方式靈活，可水平，垂直和不同角度傾斜安裝
5、采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
6、采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能
7、溫壓補償一體化設計。
8、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

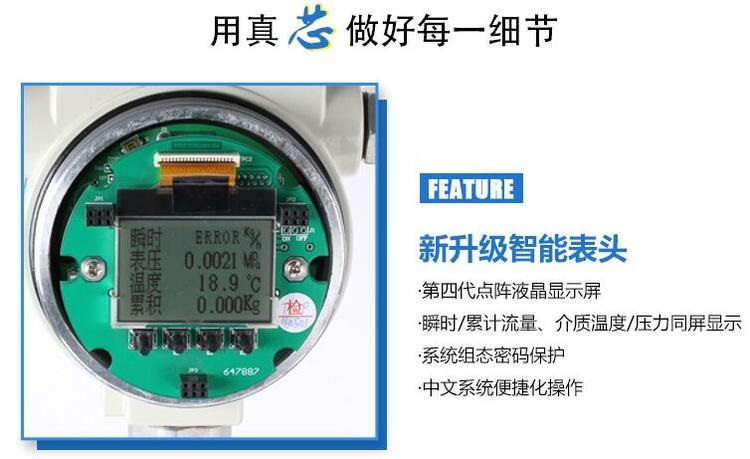

9、同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。
技術參數：
儀表型號 |
YH-LUGB |
YH-LUGB |
YH-LUGB |
YH-LUGB |
YH-LUGB |
信號輸出 |
脈沖 |
4-20mA |
無 |
4-20mA |
可選4-20mA或脈沖 |

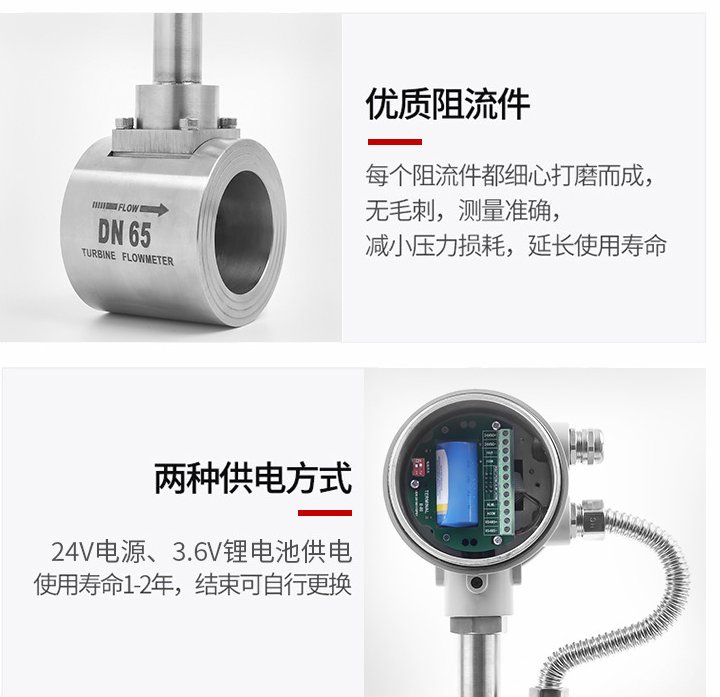

供電電源 |
24VDC±15% |
24VDC±15% |
鋰電池 |
24VDC±15% |
24VDC±15%和鋰電池 |
通訊接口 |
無 |
無 |
無 |
可選RS485 |
可選RS485 |
準確度等級 |
氣體：1.5級 |
氣體：1.5級 |
氣體：1.5級 |
||
顯示器 |
無 |
有 |
有 |
||
儀表材質 |
304SS |
304SS |
304SS |
||
| 范圍度 | 1：10 | 1：10 | 1：10 | ||
防護等級 |
IP65 |
IP65 |
IP65 |
||
整機功耗 |
＜1W |
＜1W |
＜1W |
||
儀表通經 |
DN15~DN300 |
DN15~DN300 |
DN15~DN300 |
||
安裝方式 |
法蘭夾持或一體化法蘭連接 |
法蘭夾持或一體化法蘭連接 |
法蘭夾持或一體化法蘭連接 |
||
耐壓等級 |
可選1.6MPa或2.5MPa |
可選1.6MPa或2.5MPa |
可選1.6MPa或2.5MPa |
||
介質溫度 |
-40℃~250℃、-40℃~350℃ |
-40℃~250℃、-40℃~350℃ |
-40℃~250℃、-40℃~350℃ |
||
環境溫度 |
-20℃~60℃ |
-20℃~60℃ |
-20℃~60℃ |
||
工業氮?dú)饬髁坑?jì)的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用{**}度，重則會影響儀表的使用壽命，還會損壞儀表。
（一） 安裝環境要求：
1． 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2． 避開高溫?zé)嵩春洼椛湓吹闹苯佑绊�。若必須安裝，須有隔熱通風措施。
3． 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4． 氣體流量儀表應盡量避開安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5． 儀表zui好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避開水順著電纜線進入放大器殼內。
6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：
流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量準確度。儀表的上下游直管段長度要求見圖DN為儀表公稱口徑 單位:mm
