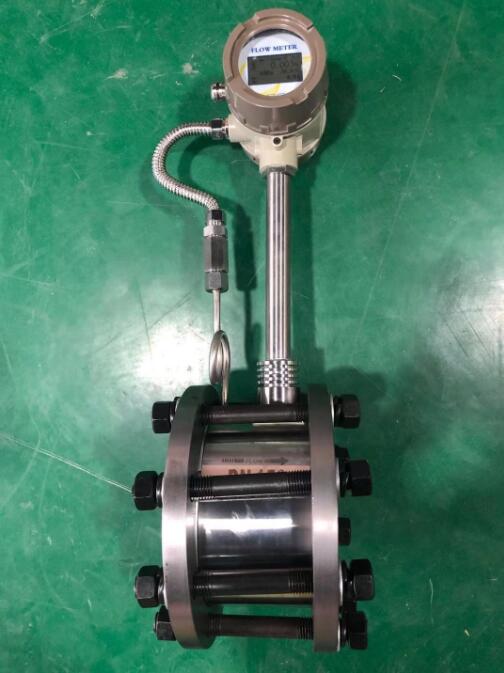

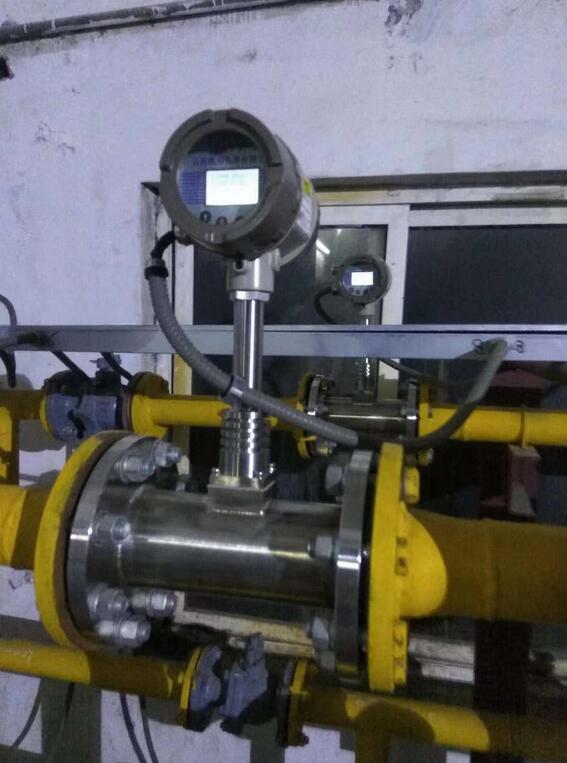

DN80/DN100/DN125/DN150/DN200/DN250/DN300渦街流量計是利用液體振動原理而開發的一種新型流量計，該流量計無可動部件，可靠性強、準確度高、壽命長，可在很寬的流量范圍內準確測量流體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。
主要特點：
1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠 。
2．安裝簡單，維護十分方便。
3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4．輸出是與流量成正比的脈沖信號，無零點飄移，準確度高。
5．測量范圍寬，量程比可達1：10。
6．壓力損失較小，運行費用低，更具節能意義。
7．可測量蒸汽、氣體、液體的體積流量和質量流量。
8．可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
9．采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
10．壓力損失小，量程范圍寬，范圍度達10－40倍。
11．無機械運動部件，長期穩定，結構簡單便于安裝和維護。
12．可測介質溫度達+350℃。
13．安裝費用低，安裝也非常方便。
14．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
15．應用范圍廣：蒸汽（飽和蒸蒸汽），氣體（空氣、氧氣、氮氣、煤氣、天燃氣、氣體、氫氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃氣、沼氣、二氧化碳、氮氣、乙炔、光氣、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣）、蒸汽、液體和水等）、液體（水、高溫水、油、食品液、化學液等）、液體，氣體的流量均可測量。
技術參數：
口徑：DN15-300mm（300以上需要定制）
●溫度范圍：壓電式-40℃~350℃ 電容式-60℃~450℃
●壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做
●范 圍 度：正常范圍1：10 擴展后范圍1：15
●壓力損失系數：Cd≤2.6
●系統測量準確度：液體、氣體 示值的±1%
蒸 汽 示值的±1.5%
插入式流量計 示值的±2.5%
●供電電壓：傳感器+12VDC或+24VDC 變送器+24VDC
現場顯示型 儀表自帶3.6V鋰電池
●輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz低電平≤1V高電平≥6V
變送器 兩線制4 ~ 20mA.DC電流信號
●允許振動加速度：壓電式≤0.2g 電容式≤1.0g
●環境溫度：傳感器-30℃~65℃
變送器、現場顯示-10℃~50℃
●環境濕度：相對濕度5 ~ 85%
●信號遠傳距離：≤500m
●信號線接口：內螺紋M20×1.5
●直管段長度：上游≥10D 下游≥5D
●防護等級：普通型IP65 潛水型IP68
●儀表材質：儀表外殼采用鋁合金，表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊材質。
測量介質 |
液體、氣體、蒸汽（單相介質或可以認為是單相的介質） |
|
飽和蒸汽在干度≥85%時，可以認為是單相介質 |
||
介質溫度(℃) |
-40～ 300； 350～450（電容式，協議訂貨） |
|
介質壓力 |
1.6Mpa 2.5Mpa 4.0Mpa ≥4.0Mpa的規格協議訂貨 |
|
允許振動加速度 |
電容式傳感器:1.0～2.0g 壓電式傳感器：≤0.2g |
|
不確定度 |
1.0級 1.5級 2.5級 |
|
量程比 |
8:1 10:1 15:1 |
|
流量范圍 |
液體：0.35~7.0m/s 氣體：5.0~60.0m/s 蒸汽：6.0~70.0m/s |
|
規 格 |
滿管式 |
法蘭卡裝式規格為DN15-DN300 |
插入式 |
DN200-DN1500（超過DN1500可特殊訂貨） |
|
材 質 |
304，其他材質協議訂貨 |
|
雷 諾 數 |
正常2×103~7*10 擴展1*10~7*10 |
|
阻力系數 |
滿管式Cd≤2.6 |
|
防護等級 |
普通型：IP65 潛水型：IP68 |
|
防爆等級 |
本質安全型：EX（ia）ⅡCT2-T5 隔爆型：ExdⅡBT2-T5 |
|
環境條件 |
環境溫度 |
-40℃~ 55℃（非防爆場所） -25℃~ 55℃（防爆場所） |
相對濕度 |
≤90% |
|
大氣壓力 |
86~106kPa |
|
供電電源 |
脈沖型12VDC～ 24VDC 電流型 12VDC～ 24VDC 4-20mA 電池供電3.6V |
|
輸出信號 |
頻率脈沖信號2~3000Hz 低電平≤1V 高電平≥5V |
|
二線制4-20mA信號 防爆型負載≤300Ω 非防爆型負載≤500Ω |
||
選型：
尊敬的用戶，當您要選用產品時，請仔細閱讀選型樣本，并做好以下工作：
1．認真核對被測介質的工況條件：溫度、壓力、管徑等工藝參數。
2．認真核對被測介質的使用流量范圍，特別是小流量值和大流量值，確定使用儀表的口徑及配管參數。
3．確定儀表的安裝地點，保證直管段，并為儀表的安裝維護創造好的環境條件。
