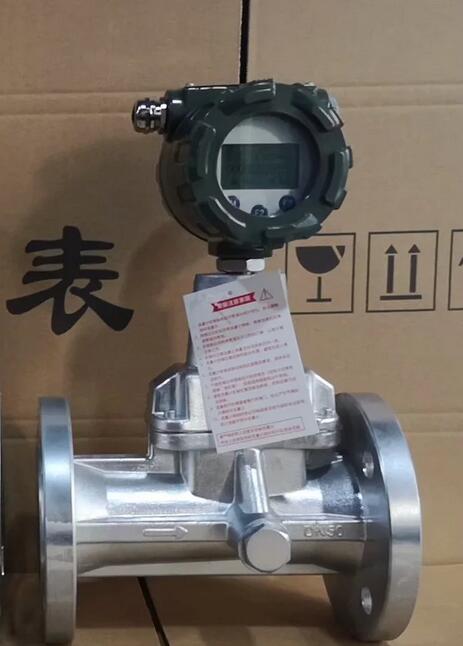

DN15/DN20/DN25/DN32/DN40/DN50智能旋進旋渦流量計是采用先進的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等特點,主要技術指標達到國外同類產品的先進水平的新型氣體流量儀表。

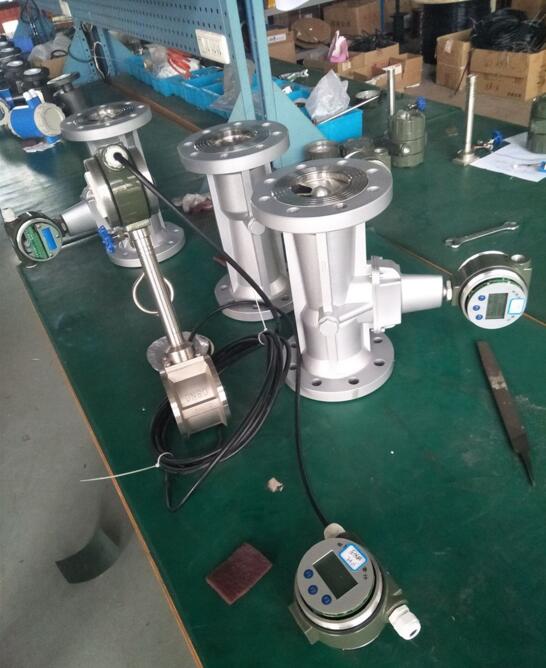

旋進旋渦流量計由傳感器和轉換顯示儀組成。

1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。

旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。

2、轉換顯示儀

由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。

1.旋渦發生體

用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的漩渦流。

2. 殼體

本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。

3. 智能流量計積算儀

由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。

4. 溫度傳感器

以Pt100鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。

5. 壓力傳感器

以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。

6. 壓電晶體傳感器

安裝在靠近殼體擴張段的喉部，可檢測出漩渦進動的頻率信號。

7. 消旋器

固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。

產品特點：

1、內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。

2、就地顯示溫度、壓力、瞬時流量和累積流量。

3、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失。

4、整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

5、防盜功能可靠，具有密碼保護,防止參數改動。

6、表頭可180度隨意旋轉，安裝方便。

7、采用新型信號處理放大器和特有的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

參數：

公稱通徑：DN15-DN200mm

被測介質：天然氣，空氣，液化氣，沼氣等

基本誤差：±1.5%

工作壓力：≤6.3 MPa

被測介質溫度：＜80℃

直管段要求：上游0-10D，下游0-5D

供電電源：鋰電池和24V DC

顯示：8位LCD顯示瞬時流量、累積流量、壓力和溫度參數

輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號

使用環境條件：

環境溫度：-30℃～+55℃

相對濕度：5%～95%

大氣壓力：86KPa～106KPa

工作條件

介質溫度范圍：-20℃～+70℃

公稱壓力：1.6、2.5、4.0 、6.3MPa

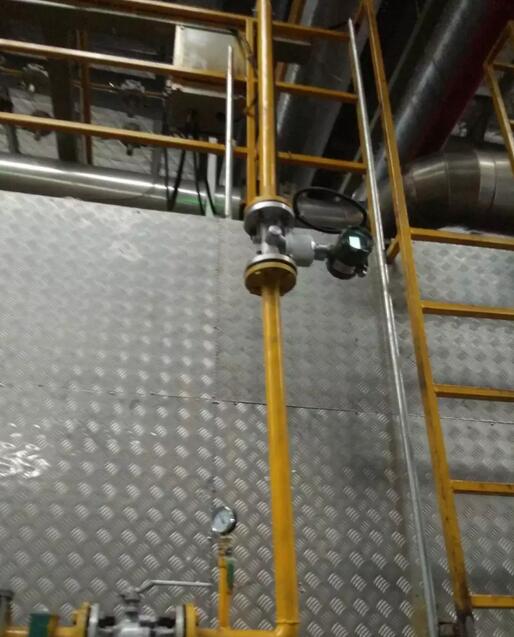

DN15/DN20/DN25/DN32/DN40/DN50智能旋進旋渦流量計安裝注意事項：

1、傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

2、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

3、傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

4、應避開外界強磁場的干擾；

5、在室外安裝使用時，應有遮蓋物，避開烈日曝曬與雨水浸蝕，影響儀表使用壽命；

6、管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以會過壓損壞壓力傳感器。
