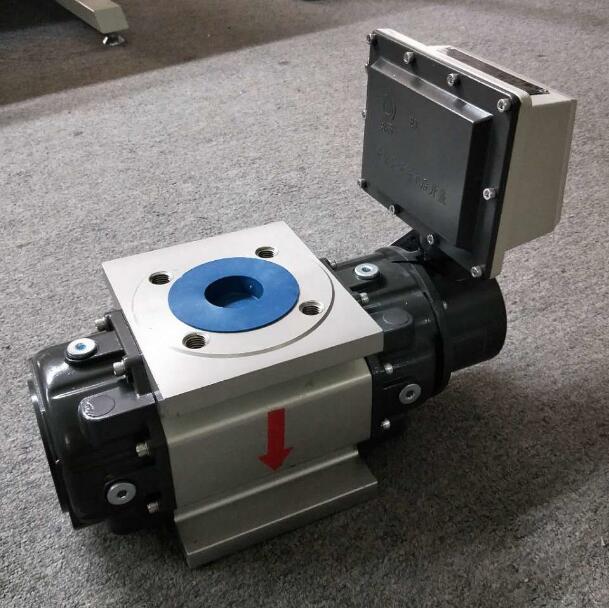

天然氣氣體羅茨流量計帶溫度、壓力補償功能，將工況流量直接轉換成標況流量，流量計采用功能強大的新型微處理器，運算準確度高，性能可靠，微功耗，內外電源自動切換工作，鋰電池供電可使用5年以上。廣泛應用在石油、化工、電力、冶金、工業與民用鍋爐等燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站計量及燃?xì)赓Q(mào)易計量等行業。
產品特點：
準確度高，重復性好。內部轉子經加工和平衡檢測，無接觸旋轉，良好的油潤滑，確保了流量計準確度不變，工作壽命長。
流量計前后不需要直管段，可以安裝在環境狹窄的場合。
始動流量小，量程比寬，適合于計量負荷變動大的氣體流量
計量準確度不受壓力和流量變化的影響，性能穩定，壽命長。
通用性好，所有羅茨流量傳感器均可使用通用的附件。
電路采用表貼安裝工藝，機構緊湊、抗干擾能力強，可靠性高。
采用高性能微處理器和現代數字濾波技術，軟件功能強大，可靠性高。
采用浮點運算和五段儀表系數自動修正，并具有故障自診斷和報警功能。
采用微功耗高新技術，內、外電源供電工作，整機功耗低。
就地顯示流量值，并帶多種信號輸出功能。
轉子穩定、對稱性好，保證了良好的重復性
在流速變化大的情況下也能保持計量的準確
始動流量小、壓力損失小、量程比寬，適用于微流量的測量
特殊工藝處理使流量計運轉更可靠、使用壽命更長
先進的微機技術與高性能的單片機，使整機功能更強大、性能更好
參數：
執行標準 |
封閉式管道中氣體流量的測量—（JB/T7385-94） |
儀表口徑及連接方式 |
DN25-250mm采用法蘭連接 |
準確度等級 |
±1.5%R |
儀表材質 |
表體：鑄鋁或鑄鐵； 轉子：鋁合金； 轉換器：鑄鋁 |
使用條件 |
介質溫度：-25℃~55℃；環境溫度：-25℃~55℃ 相對溫度：5%~90%； 大氣壓：86~106kPa |
工作電源 |
內電源：1 節2# 3.6VDC 鋰電池， 外電源: 24～28 VDC(兩線制),電流4～20mA |
整機功耗 |
內電源：平均功耗≤0.7mW； 外電源：平均功耗≤3W。 |
輸郵信號功能 |
脈沖信號：頻率范圍0.2Hz～700Hz；幅度 ：低電平＜0.5V, 模擬信號：兩線制4～20mA 一組；三線制4～20mA 兩組。 RS-485 接口信號：直接與上位機聯網 |
顯示功能 |
流量積算儀顯示面板上現場顯示工況（或標況）下的累積流量、瞬時流量。智能型同時還可顯示溫度和壓力。 |
防爆等級 |
ExdⅡBT4 |
防護等級 |
IP65 |
環境溫度：-30℃- 60℃ 介質溫度：-40℃- 85℃
相對濕度：5％-95％ 大氣壓力：70Pa-106kPa
公稱通徑：DN25-DN250，如有特殊要求，可提供更大口徑的流量計。
流量范圍：1-1600m3/h
公稱壓力：1-4Mpa，如有特殊要求，可提供更大壓力的流量計。
重復性：好于 0.3％
公稱通徑 |
儀表型號 |
起步流量 |
流量上限 |
壓力損失 |
耐壓等級 |
準確度等級 |
量程比 |
儀表材質 |
(mm) |
------- |
（m3/h） |
（m3/h） |
（Pa） |
（Mpa） |
------- |
------- |
------- |
DN25 |
YH1801LC-16 |
0.03 |
16 |
120 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
DN40 |
YH1801LC-20 |
0.05 |
20 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
YH1801LC-25 |
0.05 |
25 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
YH1801LC-30 |
0.05 |
30 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
YH1801LC-40 |
0.07 |
40 |
180 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
YH1801LC-60 |
0.08 |
60 |
180 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
DN50 |
YH1801LC-20 |
0.05 |
20 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
YH1801LC-25 |
0.05 |
25 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
YH1801LC-30 |
0.05 |
30 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
YH1801LC-40 |
0.07 |
40 |
200 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
YH1801LC-60 |
0.08 |
60 |
200 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
YH1801LC-85 |
0.08 |
85 |
210 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
DN65 |
YH1801LC-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
YH1801LC-140 |
0.1 |
140 |
220 |
1.0/1.6 |
1.5/1.0 |
120:1 |
鋁合金 |
|
DN80 |
YH1801LC-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
YH1801LC-140 |
0.1 |
140 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
YH1801LC-200 |
0.1 |
200 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
DN100 |
YH1801LC-300 |
0.18 |
300 |
280 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
YH1801LC-450 |
0.18 |
450 |
300 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
|
DN150 |
YH1801LC-650 |
0.5 |
650 |
580 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
YH1801LC-1000 |
0.6 |
1000 |
600 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
|
DN200 |
YH1801LC-1600 |
0.8 |
1600 |
850 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鑄鐵 |
DN250 |
YH1801LC-3000 |
2 |
3000 |
1050 |
1.0/1.6 |
1.5/1.0 |
40:1 |
鑄鐵 |

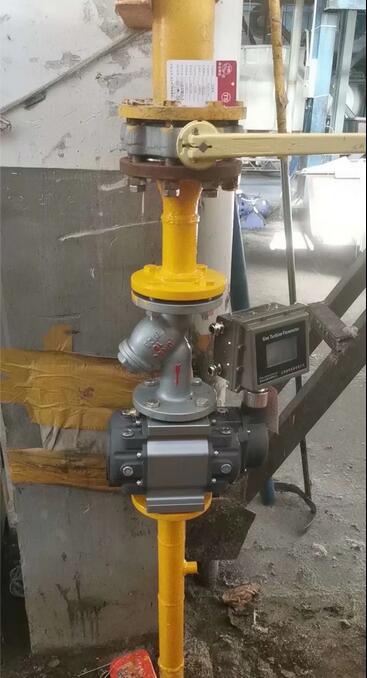

天然氣氣體羅茨流量計安裝注意事項:
1.傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
2.當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
3.傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
4.應避開外界強磁場的干擾；
5.在室外安裝使用時，應有遮蓋物，避開烈日曝曬與雨水浸蝕，影響儀表使用壽命；
6.管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以會過壓損壞壓力傳感器。
7.應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
8.安裝流量計之前應先清除管道中的焊渣等雜物。
9.投入運行時，應緩慢開啟流量計上、下游閥門，以會瞬間氣流過急而沖壞起旋器。
10.當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；
11.用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；
12.流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；
13.定時檢查流量計法蘭處的泄漏情況。
