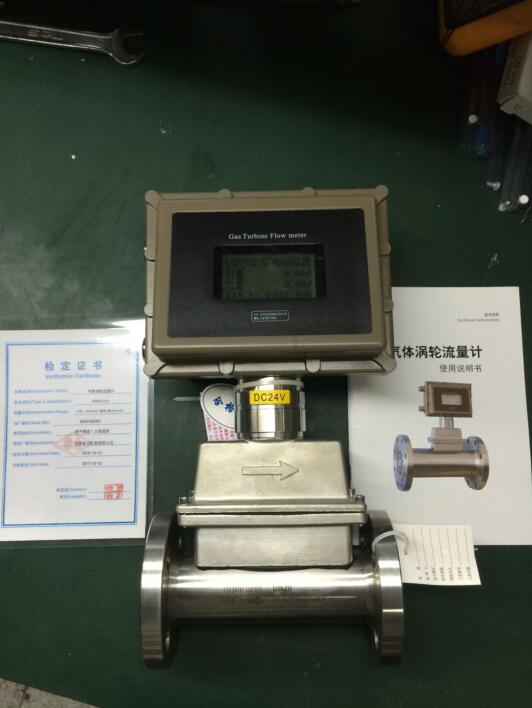

YH-LWQY-20/25/32/40/50/65/80/100/125/150/200/250/300氣體渦輪流量計吸取了國內外流量儀表先進技術經過美化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高準確度、高可靠的氣體計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感特點，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
特點:
合金渦輪，具有更高的穩流和耐腐蝕作用
進口軸承，使用壽命長
計量室與通氣室隔開，保證了儀表的安全性
流量范圍寬（Qmax/Qmin≥20:1），重復性好，準確度高（可達1.0級），壓力損失小，始動流量低
采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
采用新型微處理器與高性能的集成芯片，運算準確度高、整機功能強大，性能好。
采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算{**}度。
采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
流量計表頭可180°旋轉，安裝使用簡單方便。
技術參數：
執行標準 |
封閉式管道中氣體流量的測量-氣體渦輪流量計（GB/T8940-2003） |
儀表口徑及連接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300 |
采用法蘭連接 |
|
準確度 |
±1.5%R（±1%R需特制） |
量程比 |
1：10；1：20；1：30 |
儀表材質 |
表體：304不銹鋼或鑄鋁 |
葉輪：防腐ABS或鋁合金 |
|
轉換器：鑄鋁 |
|
適用條件 |
介質溫度：-20℃～ 80℃ |
環境溫度：-30℃～ 60℃ |
|
相對濕度：5%～90% |
|
大氣壓力：86kpa～106kpa |
|
工作電源 |
A.外電源： 24VDC±15%，紋波≤±5%，適用于4-20mA輸出，脈沖輸出、RS485 |
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0-3.0V時均正常工作 |
|
當電壓低于2.0時，出現欠壓指示 |
|
整機功耗 |
A. 外電源：＜1W |
B. 內電源：平均功耗≤1W，可連續使用3年以上 |
|
信號輸出功能 |
脈沖信號、4-20mA電流信號、控制信號 |
通訊輸出功能 |
RS485 |
實時記錄功能 |
起停記錄、日記錄、定時間間隔記錄 |
信號線接口 |
內螺紋M20×1.5或其他 |
防爆等級 |
ExdIIBT6或ExiaIICT4 |
防護等級 |
IP65 |
YH-LWQY-20/25/32/40/50/65/80/100/125/150/200/250/300氣體渦輪流量計測量范圍及工作壓力：
公稱通徑 |
型號 |
標準量程（m3/h) |
擴展量程（m3/h） |
常規耐壓等級（Mpa） |
特制高壓等級（Mpa） |
安裝方式 |
||
DN20 |
YH-LWQY-20 |
A |
2.2-25 |
4-40 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN25 |
YH-LWQY-25 |
A |
3-30 |
4-40 |
1.6 |
2.5,4.0 |
法蘭（螺紋） |
|
DN32 |
YH-LWQY-32 |
A |
5-50 |
6-60 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN40 |
YH-LWQY-40 |
A |
4-80 |
6-60 |
1.6 |
2.5,4.0 |
法蘭（螺紋） |
|
DN50 |
YH-LWQY-50 |
A1 |
6-65 |
B1 |
5-70 |
1.6 |
2.5,4.0 |
法蘭 |
YH-LWQY-50 |
A2 |
10-100 |
B2 |
8-100 |
||||
DN65 |
YH-LWQY-65 |
A |
15-200 |
10-200 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN80 |
YH-LWQY-80 |
A1 |
13-350 |
10-160 |
1.6 |
2.5,4.0 |
法蘭 |
|
YH-LWQY-80 |
A2 |
20-400 |
法蘭 |
|||||
DN100 |
YH-LWQY-100 |
A1 |
20-350 |
13-250 |
1.6 |
2.5 |
法蘭 |
|
YH-LWQY-100 |
A2 |
20-400 |
法蘭 |
|||||
DN125 |
YH-LWQY-125 |
1 |
10-800 |
20-800 |
1.6 |
2.5 |
法蘭 |
|
DN150 |
YH-LWQY-150 |
A1 |
32-650 |
80-1600 |
1.6 |
2.5 |
法蘭 |
|
YH-LWQY-150 |
A2 |
50-1000 |
法蘭 |
|||||
DN200 |
YH-LWQY-200 |
A1 |
80-1200 |
50-1000 |
1.6 |
______ |
法蘭 |
|
YH-LWQY-200 |
A2 |
80-1600 |
法蘭 |
|||||
DN250 |
YH-LWQY-250 |
A1 |
70-2500 |
80-1600 |
1.6 |
______ |
法蘭 |
|
YH-LWQY-250 |
A2 |
70-3500 |
法蘭 |
|||||
DN300 |
YH-LWQY-300 |
1 |
200-6000 |
B1 |
130-2500 |
1.6 |
______ |
法蘭 |
氣體渦輪流量計安裝：
1、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH。
2、通風良好、避開日曬、雨淋。
3、避開在配管有振動或應力的場所。
4、避開易受到強烈熱輻射、放射性影響的場所。
5、必須避開外界強電磁場對檢測信號的干擾。如不能避開時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾。
6、在有防爆要求的場所，應采用隔爆放大器。
7、安裝位置應考慮便于安裝、操作、維修。
