YH-LDE-15/20/25/32/40/50/65/80/100/125/150/200/250/300電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、造紙等行業以及環保、市政管理，水利建設等應用區域。
產品特點：
1、采用新型的衛生型襯里材料，防止了測量介質殘余物在測量管中的堆積。
2、測量管無阻礙活動部件、無壓損、直管段要求較低。
3、傳感器采用新一代襯里技術，并使用特殊的鏡面拋光PFA襯里。
4、智能轉換器可同時顯示體積流量百分比、瞬時流量、累積流量等測量數據。
5、采用快速連接方案，電磁流量計便于拆卸、維護和清洗。 智能轉換器采用液晶背光LED顯示器，即使在強光下或夜晚也能清晰讀數。
6、通過紅外線觸摸按鍵設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。
7、轉換器具有自診斷報警、空負載檢測報警、流量上下限報警及兩極流量值報警輸出等功能。
8、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易 懂。
9、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
技術參數：
◆儀表準確度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃ 橡膠材質襯里≤65℃
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里) 轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆功耗：≤10VA
◆襯 里：PTFA 、橡膠◆電極材料：含鉬不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑、銥合金◆安 裝：一體型、分體型
主要技術數據：
執行標準 |
JB／T 9248—1999 |
||||
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||||
高流速 |
15m／s |
||||
準確度 |
DNl5～DN600 |
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) |
|||
DN700—DN3000 |
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) |
||||
流體電導率 |
≥5uS／cm? |
||||
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
|
環境溫度 |
傳感器 |
—25℃—十60℃ |
|||
轉換器及一體型 |
—10℃—十60℃ |
||||
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA |
||||
zui高流體溫度 |
—體型 |
70℃ |
|||
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃(訂貨時注明) |
|||
聚氨酯襯里 |
80℃ |
||||
聚四氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
||||
聚全氟乙丙烯(F46) |
|||||
加網PFA |
|||||
信號電極和接地電極材料 |
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
||||
電極機構 |
DN300—DN3000 |
||||
連接法蘭材料 |
碳鋼 |
||||
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
||||
進口保護法蘭材料 |
DN65—DNl50 |
不銹鋼1Crl8Ni9Ti |
|||
DN200～DNl600 |
碳鋼十不銹鋼1Crl8Ni9Ti |
||||
外殼防護 |
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|||
其他傳感器、——體型流量計和分離型轉換器 |
IP65 |
||||
間距(分離型) |
轉換器距離傳感器一般不超過100m |
||||

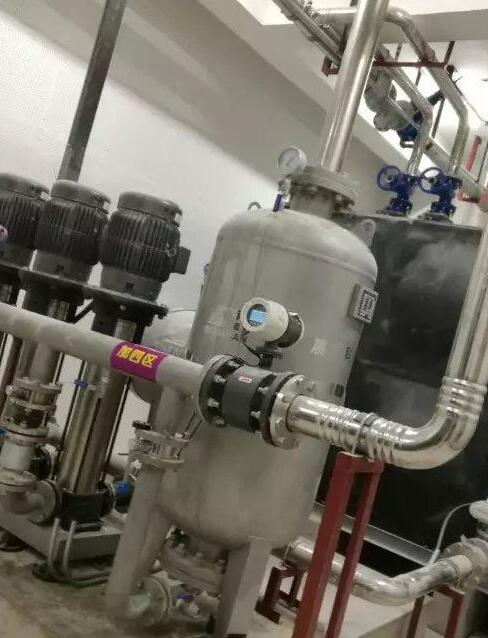

YH-LDE-15/20/25/32/40/50/65/80/100/125/150/200/250/300電磁流量計安裝要求：
1、流量計應安裝在水平管道較低處和垂直向上處，避開安裝在管道的點和垂直向下處；
2、流量計應安裝在管道上升處；
3、在開口排放管道安裝，應安裝在管道的較低處；
4、若管道落差超過5m時，在傳感器的下游安裝排氣閥；
5、流量計應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
6、傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；
7、非測量電極的軸線必須近似于水平方向
8、測量管道內必須完全充滿液體；
9、電磁流量計前方zui少要有5＊D(D為流量計內徑)長度的直管段，后方zui少要有3＊D(D為流量計內徑)長度的直管段；
10、流體的流動方向和流量計的箭頭方向一致；管道內要有真空會損壞流量計的內襯，需特別注意；
11、在電磁流量計附近應無強電磁場；12、在電磁流量計附近應有充裕的空間，以便安裝和維護。
