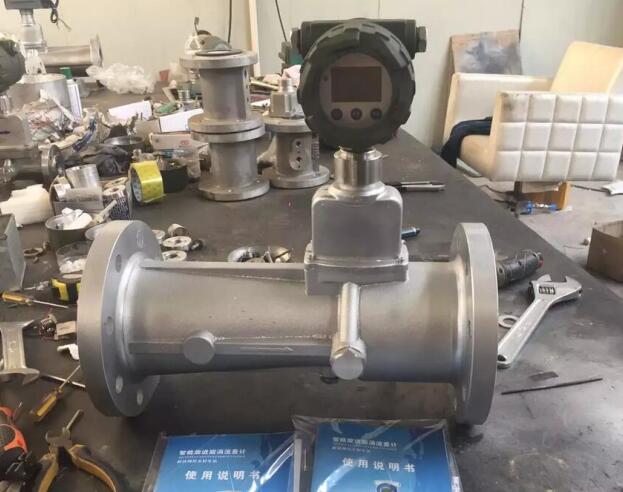

鍋爐管道天然氣流量表采用的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等{**}點,主要技術指標達到國外同類產品的先進水平的新型氣體流量儀表。鍋爐管道天然氣流量表可廣泛用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。

流量計由傳感器和轉換顯示儀組成。

1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。

    旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。

    檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。

    整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。

    殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。

2、轉換顯示儀

    由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。

產品特點：

1、 內置式壓力、溫度、流量傳感器，安全性能高；

2、規格齊全，從DN25～DN200，滿足用戶的各種管徑和流量的需要；

3、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失；

4、特有的壓力、溫度傳感器故障自診斷功能，并清晰簡明地顯示于LCD屏和上位機的界面中；

5、結構緊湊，無機械可動部件，傳感器及顯示一體化，外形美觀；出廠時已按國標及行業標準經過嚴格的標準校準設備進行參數的校正，用戶無需更改參數設置；

6、 采用雙傳感器、新型信號處理放大器和{**}特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性；

8、流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

9、節流小，對環境條件要求少，對流量計的前后直管段安裝要求低（前為≥3DN 、后為≥1DN），水平或傾斜安裝都能準確計量；該流量計的安裝、使用及維護特別方便；

技術參數

安裝注意事項

1、傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

2、應避{**}外界強磁場的干擾；

3、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

4、傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

5、在室外安裝使用時，應有遮蓋物，避{**}烈日曝曬與雨水浸蝕，影響儀表使用壽命；

6、管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以{**}過壓損壞壓力傳感器。

7、應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

8、安裝流量計之前應先清除管道中的焊渣等雜物。

9、投入運行時，應緩慢開啟流量計上、下游閥門，以{**}瞬間氣流過急而沖壞起旋器。

10、定時檢查流量計法蘭處的泄漏情況。
