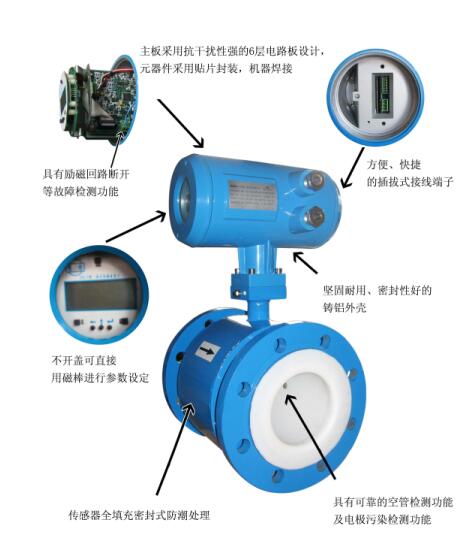

污水流量表由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器３０米內或１００米內的場合，兩者間由 屏蔽電纜 連接。污水流量表傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。
特點；
1、適用于導電率大于５цｓ／ｃｍ導電流體的體積流量測量�！�
2、測量管內無活動及阻流部件、壓力損失小
3、具有不同材質的襯里和電極有良好的防腐性能
4、高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
5、菜單操作，使用方便，操作簡單，易學易懂
6、不受介質、密度、粘度、溫度、壓力和導電率的影響
7、低頻矩形波勵磁、不易受干擾性、能穩定可靠
8、轉換器耗能低、安裝簡單方便、用戶不需調試
9、全數字量處理，抗干擾能力強，測量可靠，{**}度高、流量測量范圍可達20：1
10、信號電極作徹底的靜電屏蔽處理，保證小信號不會受線圈的干擾，保證低流速的測量{**}度
11、線圈與外界作隔離處理，保證線圈長期的{**}緣強度，也就保證傳感器的長期測量{**}度
通常由六大部分組成：
１、磁路系統：
用于產生磁場，通常有直流或交流磁場之分。一般電磁流量計都選擇５０ｈｚ工頻電源激勵產生的交變磁場。
２、測量導管：
其作用是讓被測液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
３、電極：
用于引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量{**}度。
４、外殼：
一般由鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
５、內襯：
在測量導管的內側及法蘭密封面上，有一層完整的電{**}緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料一般為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
６、轉換器：
由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號ｅｘ經放大轉換成統一的標準直流信號。
技術參數；
{**}度等級：±０．５％、±１％
襯里材質：聚氨脂、氯丁橡膠、聚四氟等
電極材質：不銹鋼、哈氏合金、鈦、鉑銥合金等
連接方式：法蘭夾裝、法蘭連接等
介質溫度：０℃～７０℃、０℃～１３０℃（０℃～１８０℃）
公稱壓力：１．０ｍｐａ～2.5ｍｐａ
防護等級：ｉｐ６５、ｉｐ６８

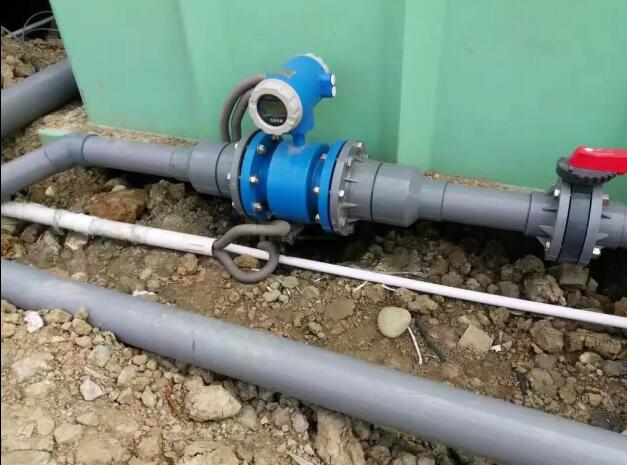

安裝要求：
1.環境選擇
流量計應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。安裝環境應便于安裝和維護。
2.位置選擇
流量計安裝位置必須保證管道內始終充滿被測液體。
選擇液體流動脈沖小的地方，應遠離泵和閥門、彎頭等局部阻力件。
測量雙相（固、液和氣、液）液體時，應選擇不易引起相分離的地方。
被測管道內徑或周長容易測量，并且橢圓度應較小。
3.直管段長度
流量計安裝管道上游側直管段長度應大于或等于10D，下游側應不小于10D（D為被測管道通徑）。
污水流量表是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在污水流量表上采用CAN現場總裁，屬國內{**}先，技術穩定。在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
