送風流量是電站鍋爐非常重要的熱工參數之一,其大小不僅可反映送風機的工作狀態,同時也是組建燃燒自動控制系統必不可少的變量。送風管道的橫截面多為矩形,且情況比較復雜,流量的測量存在一定的難度。本文采用流量計對送風流量進行測量,收到了比較好的效果。

1.測量系統構成及原理

    鍋爐送風流量計旋渦流量測量系統由傳感器、轉換器及顯示/記錄儀等組成。其中,傳感器主要包括旋渦發生體和旋渦檢測器,用于把待測送風流量轉換成相應的頻率信號;轉換器將變送器輸出的頻率信號進行放大和整形等處理,較后輸出4～20mADC標準信號;顯示/記錄儀接收轉換器的輸出信號,顯示/記錄待測送風流量的大小。

2.儀表選型問題

    1)流量計的可測下限流量除受檢測元件靈敏度影響外,主要與下限雷諾數有關,而雷諾數又與流場的幾何特征尺寸、流體的密度、黏度及流動速度等因素有關。如果在下限雷諾數以下工作,則斯特勞哈爾數就不再是常數,流量計也就進入非線性工作區,這將增大測量誤差。

    2)被測流體的常用流量應處在儀表測量范圍的1/2～2/3之間,以減小測量誤差。如果儀表量程選擇過大,則可能會造成流量計無瞬時流量顯示。此時,一是可以調低流量計下限截止頻率,這樣做雖然可以使流量計正常工作,但會造成測量{**}度降低;二是更換小規格的流量計。

3.應用問題分析

    對鍋爐送風流量計工作原理分析可知,在實際使用與維修中,流量計有非常嚴格的技術要求,如果儀表及配套設備選型、安裝條件、安裝方法、工作環境以及使用與維護等方面不能滿足相關要求,就會引起測量誤差增大或示值不穩,甚{**}不能正常測量�，F(xiàn)將實際應用中的有關問題總結如下。

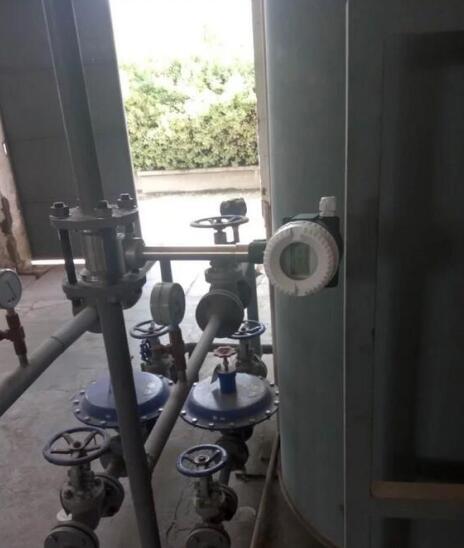

4.安裝問題

    在選擇安裝場所時,應盡量避開強電設備、高頻設備、強開關電源、高溫?zé)嵩�、輻射熱源、高濕環境及強腐蝕氣氛等,并應盡量避{**}碰撞沖擊和機械振動,尤其是在水平面上與管道軸線垂直方向上的振動。鍋爐送風管道的機械振動比較大,這是使用流量計遇到的較大問題。流量計在管道振動慣性力的作用下,會產生振蕩干擾,當被測介質流速較大時,就會使波形失真,干擾脈沖輸出數量,進而影響測量{**}度。實際中,可考慮采用安裝管道架、加裝減振裝置或加強濾波等措施,當然也可選擇抗振型流量計,它可在一定程度上減小振動對流量測量{**}度的影響。

5.使用與維護問題

    1)目前所使用的流量計多為智能型儀表,儀表安裝好后,為保證流量測量{**}度,用戶必須根據自己的實際需要準確設置有關參數,主要包括:流體類型選擇、流體較小密度設定、儀表系數(根據實際管徑、常用流速及管道粗糙度等確定)的設定、標準工作溫度和壓力設定、截止頻率設定、量程設定及輸出參數(4～20mA或脈沖)選擇等。智能型流量計都具有流量校正和自診斷功能,它可根據不同工況自動進行相關參數的校正和誤差分段修正,這可在一定程度上提高流量測量的準確度。

    2)應對儀表進行定期校準,以保證儀表長期工作的準確性。

    3)如果流量計測量管堵塞或檢測元件被臟污介質粘附,應及時進行清洗,以{**}影響測量{**}度。
