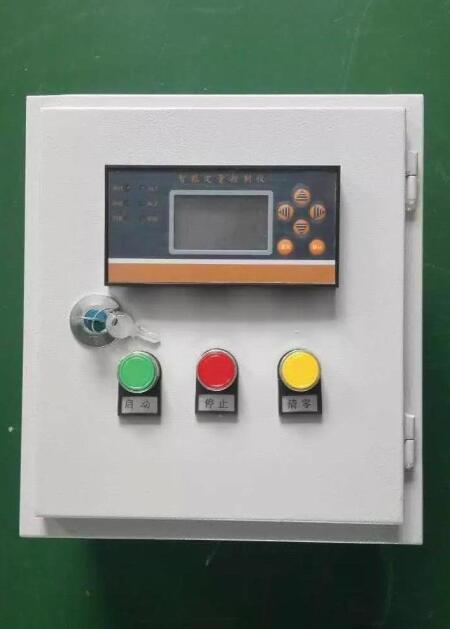

流量定量控制器是由流量傳感器、流量定量控制儀、電磁閥和配電箱等裝置組成。可實現對流體的定量計量、定量灌裝、定量配料等過程的控制。

原理：

    流量定量控制器定量計量開始時流量定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器將流量信號傳給定量積算控制儀并開始計量，當流量達到設定值時，定量積算控制儀發出指令使電磁閥斷開，恢復到初始的關閉狀態。

實現的功能

1.可外接啟動、停止、清零按扭。

2.可同時控制閥及泵的開啟。

3.可設置8個常用量。

4.斷電，重新啟動后按之前定量值繼續定量。

5.可查詢定量次數，定量量值，定量時間。

6.安裝微型打印機可以打印定量數據。

7.全中文液晶顯示，操作簡單方便。

8.可安裝大小閥控制定量，{**}度更。

技術指標

1.輸入信號

  模擬量：

�6�1電阻：標準熱電阻 ——Pt100；

�6�1電流：0～10mA、4～20mA——輸入阻抗≤250Ω；

  脈沖量：

�6�1波形：矩形、正弦波和三角波；

�6�1幅度：大于4V；

�6�1頻率：0～10KHz（或根據用戶要求）。

2.輸出信號

  模擬量輸出：

�6�1DC 0～10mA（負載電阻≤750Ω）；

�6�1DC 4～20mA（負載電阻≤500Ω）；

3.開關量輸出

�6�1繼電器輸出——帶回差，AC220V/3A；DC24V/6A（阻性負載）。

4.通訊輸出

�6�1接口方式——標準串行通訊接口：RS－232C，RS－485，以太網；

�6�1波特率——600，1200，2400，4800，9600Kbps， 儀表內部設定。

5.饋電輸出

�6�1DC24V，負載≤100mA；

�6�1DC12V，負載≤200mA

6.特性

測量{**}度：±0.2%FS±1字或±0.5%FS±1字

頻率轉換{**}度：±1脈沖（LMS）一般{**}于0.2%

測量范圍：-999999～999999字（瞬時值，補償值）；

0～99999999.9999字（累積值）

分辨率：±1字

7.顯示方式

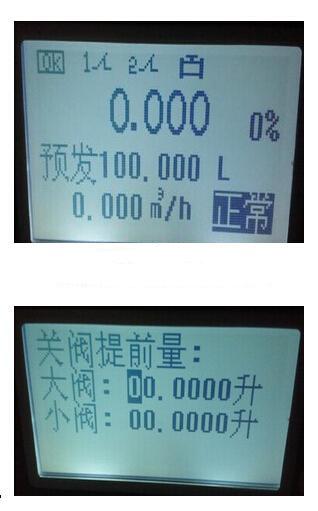

�6�1帶背光大屏幕128×64點陣液晶圖形顯示器；

�6�1歷史累積流量，瞬時流量，介質溫度，介質密度，流量（差壓電流、頻率）值，時鐘，報警狀況；

�6�10～999999瞬時流量值

�6�10～99999999.9999累積值

�6�1-9999～9999溫度補償

�6�1-99999～999999流量（差壓、頻率）值

8.控制/報警

�6�1可選擇繼電器上限、下限控制（或報警）輸出，LCD和LED輸出指示；

�6�1控制（或報警）方式為帶回差（用戶可自由設定）

�6�1選擇報警方式：流量上限，流量下限，溫度上限，溫度下限；

9.打印控制

直接配接串行熱敏漢字打印機，可實現即時或定時打印；

參數設定：每日多達8次定時打印時間，打印機軟開關。

10.中文菜單提示

�6�1面板輕觸式按鍵設定；

�6�1參數設定值斷電后保存時間大于20年；

�6�1參數設定值三級密碼鎖定；

11.保護方式

�6�1斷電后累積值保持時間大于20年；

�6�1電源欠壓自動復位；

�6�1工作異常自動復位（Watch Dog）；

�6�1自恢復保險絲，短路保護。

12.使用環境

環境溫度：-20～60℃ 相對濕度：≤85%RH ，避{**}強腐蝕氣體

13.供電電壓

常規型：AC 220V %（50Hz±2Hz）；

特殊型：AC 80～265V—開關電源；DC 24V±1V—開關電源 ；

后備電源：+12V，20AH，可維持72小時。

14.功 耗:≤10W（AC220V線性電源供電）

特點：

適用于各種液體介質的流量顯示、積算、控制功能；

輸入多種流量傳感器信號；

流量再發送功能，輸出流量的電流信號，更新周期1秒，滿足自動控制需要；

儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；

豐富的自檢和自診斷功能使儀表更易于使用和維護；

流量輸入通道：可接收頻率信號和多種模擬電流信號；

溫度輸入通道：可接收多種模擬電流信號；

可提供變送器+24V DC，+12V DC供電電源，帶短路保護功能，簡化系統，節省投資；

容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；

技術參數

1． 測量介質： 液體或氣體，由傳感器決定

2． 輸入信號： 1-4000Hz，方波 低電平<1.5V 高電平>4.5V，4-20ma

3． 定量范圍： 0.1-999999 升

4． 可置入儀表常數***大值： 999999 次/升

5． 為傳感器提供：12VDC , 50mA 電源

6． 環境條件: 0-45℃, 相對濕度<85%

7． 電源：220V（187-242）AC 50Hz

8． 11 位LCD 顯示累積總量與定量值和儀表參數，4 位LCD 顯示瞬時值。

舉例說明：

    給罐子定量加水（比如10L），在流量積算儀（定量控制儀）上輸入10L 的定量值，然后按一下啟動按鈕（或確認鍵），流量積算儀繼電器閉合(電磁閥打開，加水燈亮),流量積算儀開始累積，當累積數到達10L 后，流量積算儀繼電器斷開(電磁閥關閉，加水燈滅),本次定量完成。如果要進行下一次定量控制，需按一下清零按鈕，再按以上步驟操作，如中間需要暫停，可按下停止按鈕。如果定量值與上次一致直接按啟動按鈕即可。
