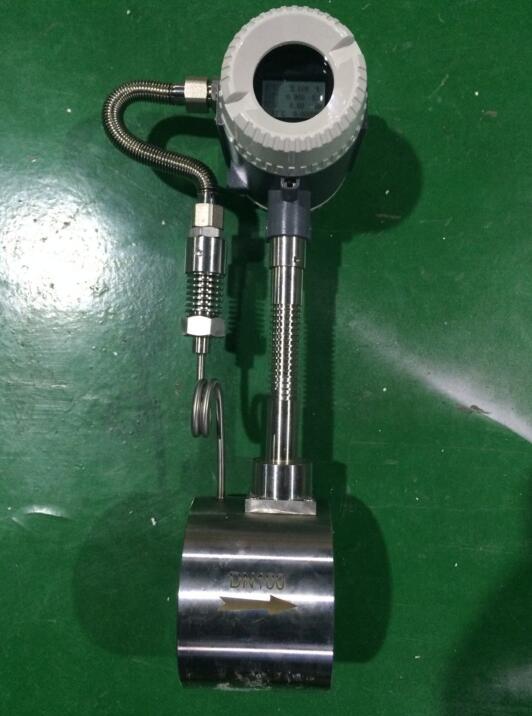

流量計主要用于工業管道介質流體的流量測量,如氣體、蒸汽等多種介質。蒸汽流量計特點是壓力損失小,量程范圍大,{**}度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定,是一種比較先進、理想的流量儀表。
特點：
▲高溫蒸汽流量計穩壓補償一體化設計。
▲量程比寬達20:1。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲采用分體式信號轉換器，電纜長10米。
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
技術指標：
◆連接方式：法蘭卡裝式、法蘭式
◆口徑規格 15,20，25,32,40，50,65，80,100，125,150,200,250,300
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
◆測量{**}度 1.5級
◆信號遠傳距離：≤500m
◆信號線接口：內螺紋M20×1.5
◆直管段長度：上游≥10D 下游≥5D
◆被測介質溫度: -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼
◆電源 DC24V或鋰電池3.6V
產品型號與標記
|
說明
|
||||||||
種DS1802WJ類
|
利用卡門原理，流量傳感器
|
||||||||
檢測方法
|
B
|
應力式檢測
|
|||||||
—
|
|||||||||
法 蘭 連 接
|
1
|
表體法蘭標準：GB/T9119·10－2000
|
|||||||
法 蘭 卡 裝
|
2
|
產品出廠自帶卡裝法蘭、螺栓及墊片
|
|||||||
被測介質
|
氣 體
|
1
|
|||||||
液 體
|
2
|
||||||||
蒸 汽
|
3
|
||||||||
口 徑
|
01
|
20mm
|
|||||||
02
|
25mm
|
||||||||
04
|
40mm
|
||||||||
05
|
50mm
|
||||||||
06
|
65mm
|
||||||||
08
|
80mm
|
||||||||
10
|
100mm
|
||||||||
12
|
125mm
|
||||||||
15
|
150mm
|
||||||||
20
|
200mm
|
||||||||
25
|
250mm
|
||||||||
30
|
300mm
|
||||||||
信號及轉換器類型
|
Z
|
一體型
|
|||||||
N
|
電壓脈沖
|
||||||||
A
|
4～20mADC，二線制
|
||||||||
B
|
電池供電，現場液晶顯示
|
||||||||
C
|
現場液晶顯, 示，4～20mADC | ||||||||
F
|
分體型
|
||||||||
N
|
電壓脈沖
|
||||||||
C
|
4～20mADC，帶電流指示表頭
|
||||||||
E
|
防爆，ExdIIBT6
|
||||||||
N
|
不防爆
|
||||||||
高溫蒸汽流量計可廣泛應用與油田、石化、機械、輕工、冶金、醫藥、造紙及城市供水、供熱、供氣等行業，在工業過程控制，能源管理和環境工程等{**}域中作為流量計和控制儀表。
