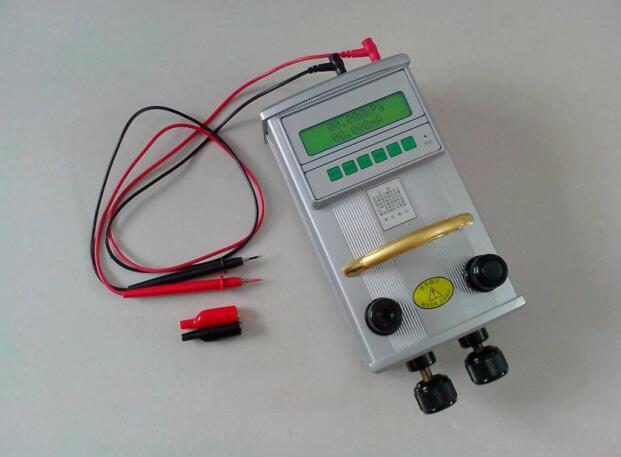

壓力校驗儀（以下簡稱校驗儀）自備壓力源，具備壓力、電流、電 壓及壓力開關測量能力，提供DC24V 回路電源，高性能的可充電電池 可支持儀表在無市電場所連續工作10小時以上．真空壓力校驗儀外形美觀、結構{**}巧、操作簡單，是校檢壓力變送器、差壓變送器、彈簧管式普通、{**}密壓力表、壓力空表、壓力檢制器的理想標準器。
壓力校驗儀為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，且壓力電流可同時顯示，儀表并備有24VDC輸出，加之前面板上安裝有造壓手泵，使其成為理想的現場校驗儀表。
壓力校驗儀特點:
1.高性能的微處理器對儀表零點和線性進行連續修正，保證儀表長時間內零點和準確度具有良好的重復性和穩定性，測量準確度高。
2.采用高性能CPU和溫度傳感器對儀表溫度漂移進行自動補償，保證準確度下的使用溫度范圍寬。
3.恒流充電, 具有電池電壓的過充電 / 欠電壓自動關機自動保護功能 ,保證電池不因過充電或欠壓而損壞,確保電池使用壽命長。
4.量程功能豐富，一表多用，具有多總顯示反格，可同時顯示壓力電流、壓力水柱或壓力kgf/cm 電流百分比等。
5.具有超量程報警功能，a.當所受壓力超出額定倒多滿量程+2500字,儀表蜂鳴器發出報警聲,表示壓力超出量程上限,須停止加壓,并卸掉部分壓力使其在規定的量程內,防止損壞壓力傳感器。
6.當儀表所測量的電流超過22mA時儀表蜂鳴器發出報警聲,表示所測量的電流超出量程上限。
7. 真空壓力校驗儀軟件內容豐富,操作簡單、明了。
8.LCD 自帶背光燈,使壓力 /電流顯示直觀、清晰。結構緊湊合理。 體積小，重量輕，攜帶方便。
壓力校驗儀主要技術指標：
壓力量程:-100KPa～0 -100KPa～2.5MPa 0～60MPa 各種量程
分 辨 率: min 1PA(壓力) min 1UA(電流)
電流測量范圍:0～22MA
直流輸出: 24VDC
準 確 度: 0.1%F.S 0.05%F.S(壓力)
溫度范圍:5～50℃
充電電源工作時間:8 小時
LCD 壓力、電流同時顯示
相對濕度:不大于 80%RH
過載能力:滿量程的 1.2～1.5 倍
外形尺寸:240*80*140mm
重 量:2.5Kg
功 耗:2～3VA
壓力校驗儀使用方法：
正確連接所有接線,將引壓管擰接前面板的壓力接頭,如帶負壓的儀表,壓力接頭在儀表的后面板,并擰緊。
1.電源開關鍵:按"開"鍵,LCD 顯示儀表型號,壓力量程和{**}度,然后自動進入測量狀態。
2.校零鍵:每次測量前，按一下校零鍵，儀表自動將傳感器的零點值采集并送到CPU進行處理，保證儀表測量數據真實性。
3.壓力鍵:重復按該鍵可實現壓力 /電流顯示，壓力/毫米水柱或壓力 /公斤力之間的轉化，若LCD顯示為測量電流狀態時，按一下該鍵，儀表將自動轉化到壓力測量狀態。
4.電流鍵:重復按該鍵可實現壓力/電流顯示到電流百分比之間的轉化，需檢測儀器電流時, 按一下該鍵,LCD顯示為所測電流值。
5.背光鍵:當儀器工作于光線較弱的環境時, 按一下該鍵,打開背光燈 ,方便讀數。
6.檢測儀器電流:輸出24VDC或校驗變送器時,請按儀表后面板上標明的接線方法連接。
7.充電電源:儀表配外置開關電源進行充電,在接市電220VAC并開啟儀器電源開關,即可對儀表內電池充電，充電指示燈為紅色時,儀表處于充電狀態;充電指示燈為綠色時,表明電池已充滿,拔充電器即可。
8.壓力輸出:校驗變送器或其他在線儀器時,將變送器或其他在線儀器擰入此接口,實現檢測,若將此接口堵上,可檢測儀表內部壓力源的密封性能。
9.儀表帶有負壓時，機殼上(4)為正負壓力轉換開關，如檢測負壓時，將轉換開關轉換到負壓檔，在壓力輸出口接上被校驗儀器即可。
10.氣泵及微調:氣泵為手動打壓系統,壓力顯示接近滿量程時,進行微調,調準顯示值。
11.如儀表量程較大(250KPa～2.5MPa)機殼上⑷為壓力輸出口,后面板上壓力輸出口為放氣口。
12.如儀表為多量程、多模塊時，將壓力模塊擰緊在（6.1 模塊接口上，用信號線將模塊與⒀模塊信號線接口連接好，開機，儀表顯示被選模塊量程。
