蒸汽流量計應用誤差分析

　　 高級蒸汽計量系統由蒸汽閥、智能差壓變送器、智能壓力變送器、一體化溫度變送器以及流量計算顯示裝置組成，包括硬件和軟件兩部分。

    在實際應用中，由于現場使用條件變化引起的誤差和計量儀表本身誤差，經常使蒸汽流量計的{**}度不能達到要求。流量計計量中的應用情況從基本誤差和附加誤差兩方面對蒸汽流量計的計量誤差進行分析，并探討解決方法。

基本誤差
　　 基本誤差是由計量裝置本身準確度所決定的誤差，是不可避{**}的，一般在 1% ～ 2% 范圍內。為了規范蒸汽計量，《蒸汽計量系統技術要求》（GB/T 18603）對計量系統進行了說明和要求，同時對計量系統儀器儀表{**}度等級進行了要求。
　　 基地配氣隊蒸汽計量系統選用的差壓變送器、壓力變送器、溫度變送器的準確度分別為：0.25%、0.25%、0.5%，符合《蒸汽計量系統技術要求》（GB/T 18603）中 B 級系統配套儀表準確度的要求。

附加誤差
　　 結合現場使用情況，對產生計量附加誤差的原因進行以下分析。

實際運行流量值偏離設計流量值引起的誤差
　　 這是配氣站較常見也是貿易雙方較關心的問題，用氣量具有季節、日和小時的不均衡性，用氣高峰和用氣低峰變化范圍較大，且很難準確的掌握用戶的用氣量，與設計流量值偏差很大。
　　 如果用于計算蒸汽孔徑的較大流量與現場實際的較大流量偏離較大，就會造成計算出來的蒸汽孔徑較大偏差。存在大蒸汽測小流量的問題，由于 ΔP 偏小，計量{**}度大大降低。

差壓變送器引起的誤差

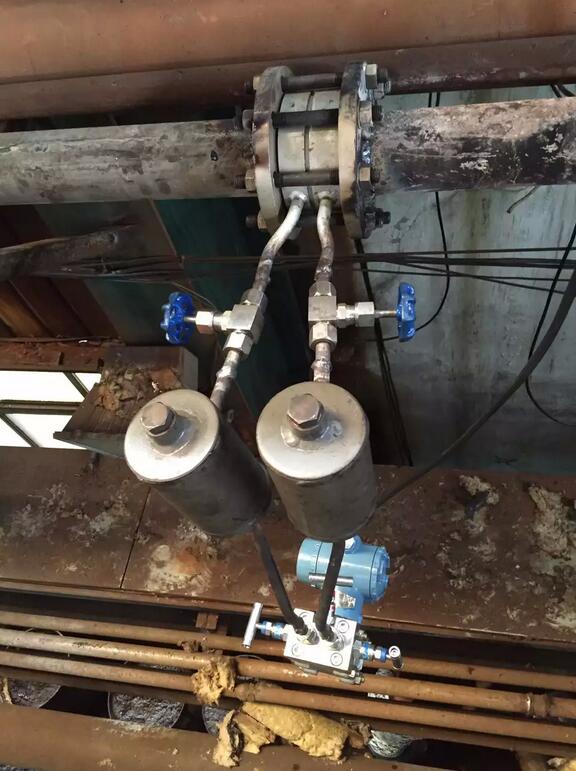

　　 在現場環境條件下，蒸汽流量計裝置與差壓變送器之間連接的導壓管線容易發生腐蝕、堵塞、冰凍等，是蒸汽流量計薄弱環節和使用維護的重點。
    1）差壓變送器零點容易漂移，造成靜壓、差壓值失真，造成計算氣量比實際氣量偏差較大。
    2）差壓變送器的閥組和導壓管易生銹泄漏、堵塞。高壓側和低壓側的連接件漏氣或堵塞，都會引起較大的計量偏差。
　　 2015 年 4 月份東營壓氣站檢修期間，天然氣內含有固體懸浮顆粒和油污引起廬配{**}總配線的下游導壓管堵塞，導致廬配{**}總配線計量數據偏大。

節流裝置產生的誤差
    1）蒸汽裝反引起測量誤差。在蒸汽閥中安裝蒸汽時，應保證蒸汽的安裝方向正確，天然氣從蒸汽的上端面流向下端面。表3為廬配供總配氣量與總配外供氣量的對比，正常情況下廬配供總配氣量應大于總配外供氣量，如表2　4.4日{(diào)**}4.6日數據。4.6日廬配{**}總配線蒸汽裝反，導致4.7日廬配供總配氣量小于總配外供氣量，引起較大誤差。
    2）蒸汽孔徑尺寸測量不準確引起測量誤差。在實際使用中由于條件限制，不能及時送到檢定部門進行檢定，而是用游標卡尺在現場測量。一方面存在目測誤差，另一方面由于沒有在標準狀況下進行計量標定，當現場環境及測量介質溫度較高時，測量蒸汽的孔徑值將偏高，造成計量值比實際值偏高。如果蒸汽厚度不符合標準、上下游直管段長度不夠、計量裝置安裝不當都能引起測量誤差。
    3）氣體的沖刷和腐蝕引起測量誤差。天然氣從地層采出來，雖經分離、過濾，因其所含成分十分復雜，且成分經常變化，從單井采氣計量、集氣計量到配氣計量，氣質組成都各不相同，因而流量計在使用過程中宜受測量介質天然氣的沖刷和腐蝕，對蒸汽和直管段的沖刷腐蝕尤為嚴重。這將影響到蒸汽直角入口邊緣圓弧半徑和直管段內表面粗糙度，使得流出系數發生變化，測量的不確定度超出預期值。

組分變化引起的誤差
　　 蒸汽從單井到集氣站和配氣站，氣質組分各不相同，因此流量值也不同。一方面，由于氣體組分的變化引起天然氣相對密度的變化，天然氣流量值與相對密度倒數的平方根成正比例變化。另一方面，天然氣組分的變化影響壓縮因子 Z 的計算，造成壓縮因子的附加誤差，而壓縮因子直接影響工況流量轉化為統一標準下的氣體流量。由此可見天然氣組分變化對計量的影響很大。
　　 2015 年 5 月份對廬配交接處的天然氣組分重新進行了取樣分析，取樣分析前后各組分含量發生變化。由相對密度計算公式可知取樣分析前后的相對密度分別為 0.6495、0.6425，即取樣分析前后天然氣相對密度變化了 1%。

提高蒸汽流量計計量{**}度的措施
　　 蒸汽流量計計量{**}度與蒸汽、管道條件、安裝質量等諸多因素有關，為提高流量計量準確度，可采取以下措施。

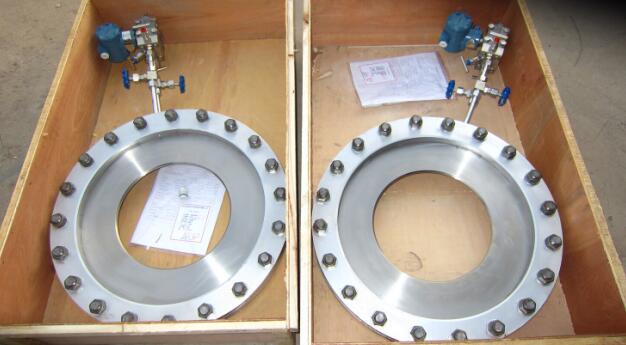

蒸汽流量計的制造和組裝
　　 蒸汽的直徑、厚度、斜角、流量計的外形、粗糙度等均應滿足 GB/T 2624.2 的要求。流量計制造和組裝需符合GB/T 21446 及 API MPMS 14.3.3 的要求。蒸汽的密封墊圈應采用耐腐蝕、抗老化、滿足輸送介質溫度的材料，在組裝時應保證任何點都不會突入管道，且不影響流量的計量{**}度。蒸汽片與導板之間，上下腔之間應有良好密封。
　　 蒸汽流量計制造是需要設置排污閥和放空閥，排放應匯總為一個總放空接口，統一排放。蒸汽流量計的直管段要根據蒸汽前后端工藝配管的形式來確定長度，考慮一定的富余系數，一般按前 30D 后 15D 來布置。

合理選擇測量儀表
　　 為了避{**}“大馬拉小車”或“小馬拉大車”現象產生的誤差，建議嚴格按照 GB/T 18603《天然氣計量系統技術要求》要求選用合適量程儀表。{**}先要根據輸氣流量，選擇較內徑的蒸汽。智能差壓變送器量程宜在滿量程 10% ～ 90%，智能壓力變送器量程宜在滿量程30%～75%，較好采選用{**}壓量程儀表，{**}度建議選用0.1%。

儀表的安裝
　 　　蒸汽流量計應垂直于管道軸線安裝，且與管道同心，偏差應滿足小于 1°。蒸汽流量計應配套提供機械裝置指示蒸汽片，用來測試是否安裝在管徑中心。蒸汽安裝在在法蘭之間固定后，允許自由熱膨脹而不產生扭曲變形，在滿足設計壓力的情況下，由于其它作用力或差壓引起的彈性形變、塑性扭曲都不應超過直線斜度的 1%。蒸汽上下游取壓孔的直徑相同，建議直徑應小于13mm；取壓孔中心線應平行于地面、且與管道中心線垂直相交，偏差不應大于 3°。

加強計量管理維護、健全計量規章制度
　　 加強計量裝置的日常管理維護，如定期對壓力儀表進行計量標定，發現有異�；驌p壞情況，應及時進行維修；冬季氣溫下降，易發生凍堵，需增加排污次數，給差壓變送器加裝保溫設備；加強節蒸汽流量計的排污和清洗檢查等等。健全計量規章制度，如定期維護、周期送檢等。嚴格管理，做到計量裝置有記錄，操作有規程，使用有制度，維修有周期。

加強業務培訓、提高技術人員素質
　　 加強現場操作員的業務培訓，提高操作員的技術水平和解決問題的能力，更好的做好流量計地檢修、維護、保養工作。

　　 蒸汽流量計在勝利油田已經應用多年 , 起到不可替代的作用。同時還能改善勞動條件，節省人力，提高天然氣調配水平和操作人員的工作效率，降低生產成本。蒸汽流量計在應用中將進一步{**}化和完善、降低誤差，提高計量準確性。
