金屬管浮子流量計分類

    金屬管浮子流量計又稱轉子流量計，主要用于中小口徑流量測量，可以測液體、氣體、蒸汽等，產品系列規格齊全，在各行各業得到廣泛的應用。

　　金屬管管浮子流量計口徑15~100mm，通過磁鋼耦合等方式，將浮子的位移傳給套管外的轉換部分。與透明錐形管浮子流量計相比�？捎糜谳^高的介質溫度和壓力，并且不易破碎。

    按流量計功能分類可分為現場指示、氣動遠傳信號輸出、電動遠傳信號輸出、報警等。透明管浮子流量計都是現場指示型。有時裝有接近開關，輸出上下限報警信號。遠傳信號輸出型儀表的轉換部分將浮子位移量轉換成電流或氣壓模擬量信號輸出，分別成為氣遠傳浮子流量計和電遠傳浮子流量計。

　　按被測流體分類可分為液體用、氣體用、蒸汽用。大部分浮子流量計同一儀表既可測液體也可測氣體。測量蒸汽只能用專門設計的金屬管浮子流量計，或在標準型儀表上、加裝附加構件，如增加帶散熱片的液體阻尼件，與指示轉換部分連接處加裝散熱片等。

　　按與管道連接方式分類可分為軟管連接、法蘭連接、螺紋連接。透明管浮子流量計三種連接方法皆有，其中軟管連接常用于口徑10mm以下儀表和工作壓力較低的場所;螺紋連接常用于口徑40mm以下的儀表，使用范圍不廣;法蘭連接用于口徑15~100mm的儀表，應用較為普通。金屬管浮子流量計通常為法蘭連接，個別型號用螺紋連接。

　　按被測流體通過方式分類可分為全流型、分流型。全流型指被測流體全部流過浮子流量計的儀表。分流型指只有部分被測流體流過浮子等流量檢測部分，分流型浮子流量計由裝在主管道上標準孔板和較小口徑浮子流量計組合而成，應用于管徑大于50mm的較大流量和只要就地指示的場所。

　　按用途分類可分為基型、夾套保溫型、防爆型、耐腐型、吹流型。基型應用較為廣泛。夾套保溫型用于管路中溫度明顯高于（或低于）環境溫度的場合。用于有爆炸性氣體或粉塵時電遠傳浮子流量計采用防爆型，目前國內有隔爆型設計結構和本質安全防爆設計結構類型。耐腐型浮子流量計與介質接觸的結構件和浮子用聚四氟乙稀等工程塑料制成。吹流型流量較小，空氣為20~3000L/h，水為0.3~100L/h，準確度要求不高。吹流型浮子流量計與小型自力式差壓調節器組成一體，使動力源壓力波動或下游參數變化擾動引起的流量變化，自行調節使之保持恒定的流量。

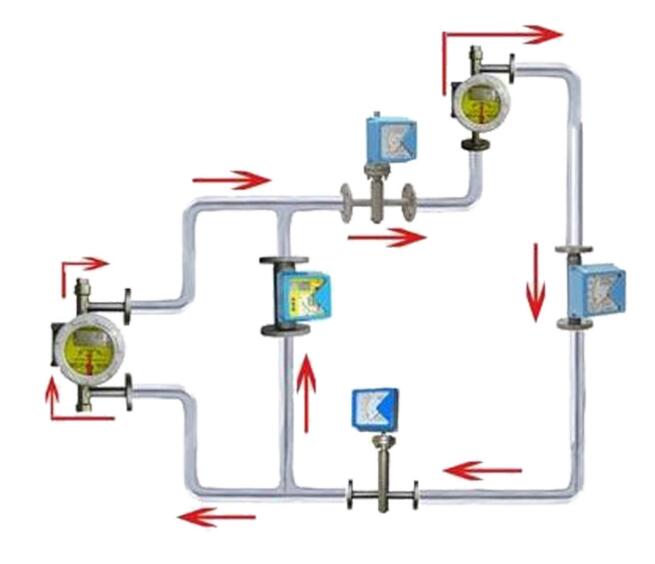

    流量計還有其他幾種結構，如透明直管浮子流量計是透明錐形管浮子流量計的變形結構，流量檢測元件由孔板和錐形浮塞組成。金屬管錐形管浮子流量計還有其他類型或變形結構。其中直接批示型通過透明直管和浮塞直接觀察讀取浮子位置;水平安裝型可安裝于水平管道;直通型與典型結構的直角流通方向不同，不必改變流通方向，可直接連接垂直管道，安裝方便;浮塞孔板型以浮塞孔板代替轉子錐形管，改變流量規格只要調換不同錐度的浮塞，比較方便。
