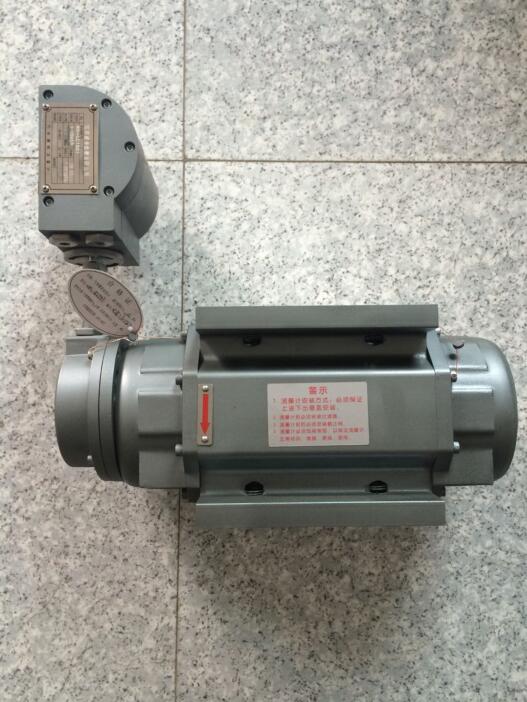

型號：YH1801LC 氣體羅茨流量計詳細介紹
YH1801LC氣體羅茨流量計主要用于對管道中氣體或液體流量進行連續或間歇測量的高準確度計量?jī)x表。它具有準確度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點，流量計可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、485通訊、4-20mA+HART、MODBUS協議等。
氣體羅茨流量計廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作丙烷、氮?dú)�、工業惰性氣體等各種無腐蝕性氣體標準準確計量流量計。
在管道中心安放一個羅茨，兩端由軸承支撐。當流體通過管道時，沖擊羅茨流量計葉輪，對羅茨流量計產生驅動力矩，使渦輪流量計克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度，羅茨流量計的旋轉角速度與流體流速成正比。由此，流體流速可通過羅茨流量計的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
流量計的轉速通過裝在機殼外的傳感線圈來檢測。當羅茨流量計葉片切割由殼體內磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
準確度高，重復性好。內部轉子經加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計準確度不變，工作壽命長。
始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
計量準確確度不受壓力和流量變化的影響，性能穩定，壽命長。
通用性好，所有羅茨流量傳感器均可使用通用的附件。
配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。
電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能好。
采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。
采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
就地顯示流量值，并帶多種信號輸出功能。
采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。
所有有效數據掉電后保持10年不丟；所有有效數據掉電后保持年不丟；
具備儀表系數三點修正，智能補償儀表系數非線性，并可具備儀表系數三點修正，智能補償儀表系數非線性，具備儀表系數三點修正進行現場修正；進行現場修正；
范圍度寬，中大口徑可達1:20，小口徑為1:10；范圍度寬，，；
結構緊湊輕巧適用高壓測量，適用高壓測量，適用高壓測量?jī)x表表體上不必開孔，儀表表體上不必開孔，體上 不必開孔易制成高壓型儀表；易制成高壓型儀表；
結構緊湊輕巧，安裝維護方便，流通能力大；結構緊湊輕巧，安裝維護方便，流通能力大；
|
執行標準 |
封閉式管道中氣體流量的測量—《氣體羅茨流量計》（JB/T7385-94） |
|
儀表口徑及連接方式 |
25、40、50、65、80、100、125、150、200、250采用法蘭連接 |
|
準確度等級 |
±1.5%R（±1%R需特制）* |
|
儀表材質 |
表體：鑄鋁或鑄鐵；轉子：鋁合金；轉換器：鑄鋁 |
|
使用條件 |
介質溫度：-10℃～+60℃ 環境溫度：-30℃~+60℃ 相對濕度：5%～90% 大氣壓力：86～106KPa |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。 |
|
整機功耗 |
A.外電源：＜1W； B.內電源：平均功耗≤1W，可使用三年以上。 |
|
輸出信號功能 |
①脈沖信號、②4 ~ 20mA電流信號、③IC卡控制信號 |
|
通訊輸出功能 |
④RS485通訊 |
|
實時記錄功能 |
⑤起停記錄、日記錄、定時間間隔記錄 |
|
信號線接口 |
內螺紋M20×1.5或其他 |
|
防爆等級 |
ExibIICT4 |
|
防護等級 |
IP65 |
|
公稱通徑 |
儀表型號 |
起步流量 |
流量上限 |
壓力損失 |
耐壓等級 |
準確度等級 |
量程比 |
儀表材質 |
|
(mm) |
------- |
（m3/h） |
（m3/h） |
（Pa） |
（Mpa） |
------- |
------- |
------- |
|
DN25 |
YH1801LC-16 |
0.03 |
16 |
120 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
DN40 |
YH1801LC-20 |
0.05 |
20 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
YH1801LC-25 |
0.05 |
25 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
YH1801LC-30 |
0.05 |
30 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
YH1801LC-40 |
0.07 |
40 |
180 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
|
YH1801LC-60 |
0.08 |
60 |
180 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
|
DN50 |
YH1801LC-20 |
0.05 |
20 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
YH1801LC-25 |
0.05 |
25 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
YH1801LC-30 |
0.05 |
30 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
YH1801LC-40 |
0.07 |
40 |
200 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
|
YH1801LC-60 |
0.08 |
60 |
200 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
|
YH1801LC-85 |
0.08 |
85 |
210 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
|
DN65 |
YH1801LC-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
YH1801LC-140 |
0.1 |
140 |
220 |
1.0/1.6 |
1.5/1.0 |
120:1 |
鋁合金 |
|
|
DN80 |
YH1801LC-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
YH1801LC-140 |
0.1 |
140 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
|
YH1801LC-200 |
0.1 |
200 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
|
DN100 |
YH1801LC-300 |
0.18 |
300 |
280 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
|
YH1801LC-450 |
0.18 |
450 |
300 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
|
|
DN150 |
YH1801LC-650 |
0.5 |
650 |
580 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
|
YH1801LC-1000 |
0.6 |
1000 |
600 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
|
|
DN200 |
YH1801LC-1600 |
0.8 |
1600 |
850 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鑄鐵 |
|
DN250 |
YH1801LC-3000 |
2 |
3000 |
1050 |
1.0/1.6 |
1.5/1.0 |
40:1 |
鑄鐵 |
（1）安裝流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則軸承易被卡住，測不出流量來。
（2）拆裝流量計時，對磁感應部分不能碰撞。
（3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。

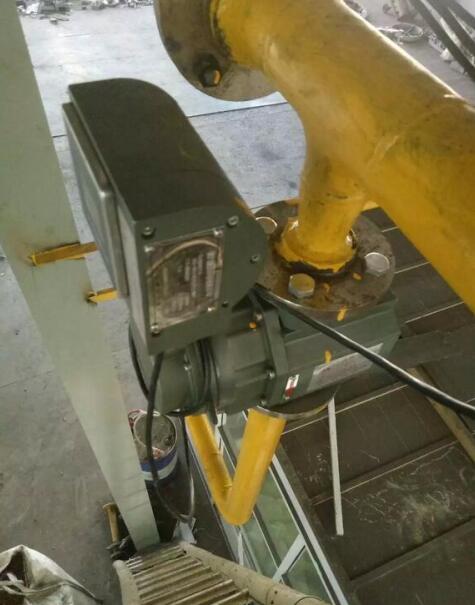

（4）安裝流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。
