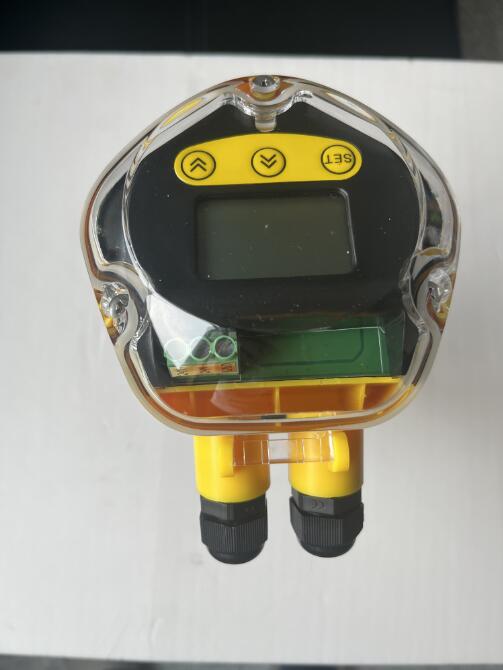

型號：YHCSBY1801一體化超聲波液位計詳細介紹
一、測量原理
YHCSBY1801一體化超聲波液位計垂直安裝在液體的表面，它向液面發出一個超聲波脈沖，經過一段時間，超聲波液位計的傳感器接收到從液面反射回的信號，信號經過變送器電路的選擇和處理，根據超聲波液位計發出和接收超聲波的時間差，計算出液面到傳感器的距離。由于采用了先進的微處理器和EchoDiscovery回波處理技術，超聲波物位計可以應用于各種復雜工況。一體式超聲波液位計是指探頭與外殼組合在一起的超聲波液位計。
二、基本參數與功能:
1,信號輸出→標配4～20mA或選配標準通訊485、232
2,測距能力→俗稱量程4、7、10、12、15、17、20 m以及大功率50m
3,發射全角→7°～10°發射角的大小和測距能力成正比.
4,工作模式→測量距離L和測量液位H模式轉換,菜單可選.
5,盲 區→0.25～1.0m→盲區固有,菜單查.
6,分 辨→測量距離＜10m→1mm.測量距離≥10cm→10mm
7,防護等級→Ip66.
8,準確度→ 0.5%
9,環境溫度→ -15～+55℃.（特殊情況FM3.14系列可以達到-40°)
10,三線制一體化繼電器大容量（選配)1.00A 30VDC 0.5A 120VAC 0.2A 60VDC 0.05A 220VAC
三、應用場合
一體化超聲波液位計廣泛用于罐體、水池、水庫的液位和體積測量，也可用于明渠的流量測量。在實際使用中，很多界面無法接觸，如：對測量設備產品有腐蝕（酸、堿）、對測量設備有污染的場合（下水道），或在測量裝置上產生粘附物的物質（粘合劑）。由于一體式超聲波液位計測量技術基于非接觸的超聲波原理，所以一體式超聲波液位計適合于那些無法用物理方式接觸的液體及料位位置。

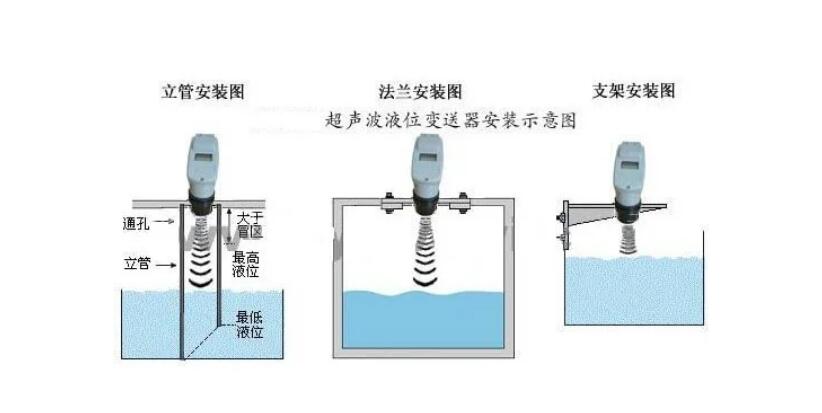

四、安裝原則
1）傳感器發射面到低液位的距離，應小于選購儀表的量程。
2）傳感器發射面到高液位的距離，應大于選購儀表的盲區。
3）傳感器的發射面應該與液體表面保持平行。
4）傳感器的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.3m以上。
6）若傳感器發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑�；蛘呖梢詫⒐茏又苯拥焦薜祝軓酱笥�80mm，管底留孔便于液體流入。
