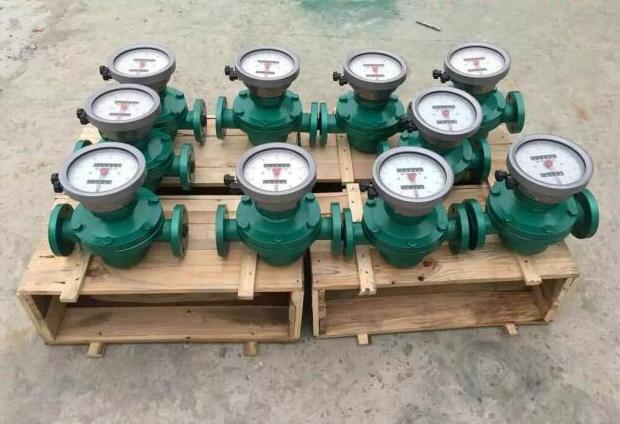

柴油橢圓齒輪流量計是容積式流量計的一種，計量準確度高，適用于高粘度介質流量的測量，用于連續或間斷的測量管道中液體的流量或瞬時流量．適合于測量重油、柴油、潤滑油、樹脂等粘度較高的介質的流量，可以直接讀出流經管道內液體流量總和。廣泛運用于石油、化工、醫藥等行業。
產品特點：
| 1 | 流量計所有零件表面均經嚴格加工而成，無鑄造表面，表面光潔美觀。 |
| 2 | 流量計采用設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變原有計量{**}度。 |
| 3 | 流量計采用防水設計。 |

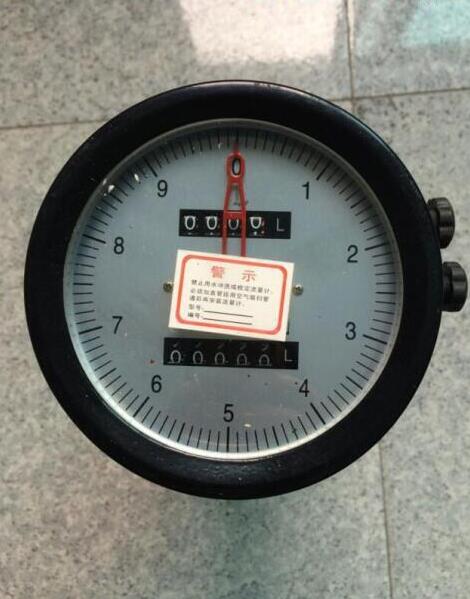

| 4 | 流量計現場可顯示累積流量、瞬時流量、單次流量等。 |
| 5 | 流量計執行標準：NIST（美國技術標準局專業標準） |
| 6 | ZBN12001-87《容積式流量計通用技術條件》 |
| 7 | QB/SML01-2001《橢圓齒輪流量計》 |
技術指標：
允許基本誤差:±0.1% 、±0.2% 、±0.5%
公稱通徑DN（mm）:10～200
公稱壓力PN（M.Pa）:鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3
鑄鋼（E）2.5、4.0、 6.3 、9.6
被測液體溫度:低溫型：-40～ 60℃、常溫型-10℃～ 80℃、中溫型-10℃～ 200℃、高溫型-10℃～ 300℃
被測液體粘度(mPa.s):0.3～ 50000
現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）
9999,999.9 L（瞬時流量）
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA HART協議、MODBUS
支持RS232、RS485通訊（任選）
防護等級：IP65
測量范圍及工作壓力：
| 型號 | YH1801TC-A鑄鐵 | YH1801TC-E鑄鋼 | YH1801TC-B不銹鋼 | ||||
| 公稱壓力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
| 被測液體粘度 | 2 — 200 mPa.s | ||||||
| 被測液體溫度 | -20℃～ 100℃ | ||||||
| 流 量 范 圍 m3/h | |||||||
| 材質 準確度等級 | 鑄鐵 | 鑄鋼 | 不銹鋼 | ||||
| 公稱口徑（DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
| 10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
| 15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
| 20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
| 25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
| 40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
| 50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
| 65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
| 80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
| 100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
| 150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
| 200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |

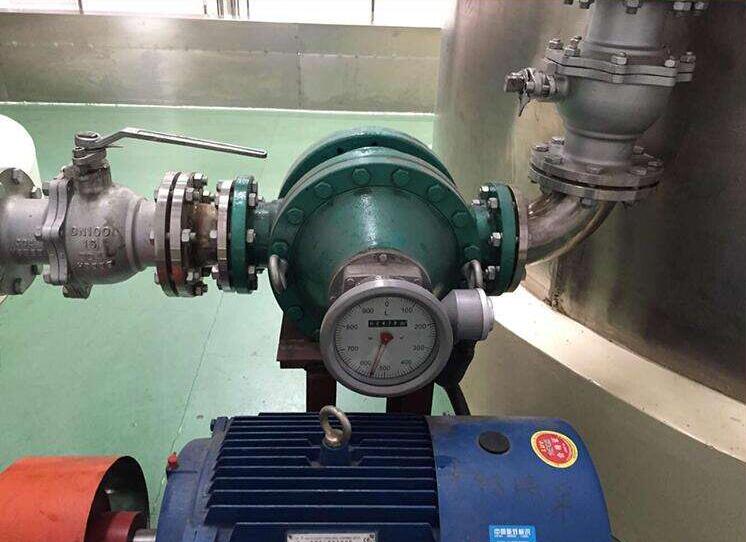

柴油橢圓齒輪流量計安裝及使用注意事項：
(l)儀表安裝的方向應使儀表殼體上所示箭頭方向與液體流動方向一致，安裝位置應注意便于讀數。
(2)儀表盡量安裝在常溫場合，不要安裝在有害氣體及強烈熱輻射的場合，防止儀表計數器部分受損害。
(3)儀表中的橢圓齒輪軸盡可能安裝成水平位置，且口讀數盤應安裝成垂直位置（計數器正面與地面平行），以減少橢圓齒輪與殼體之間的摩擦，降低零件的磨損。由于安裝位置不同，為了便于讀數，可將計數器（表頭）旋轉90�；�180。
(4)儀表安裝前，管道必須徹底清洗，在整個管路系統中，若無嚴格的過濾裝置時，應在儀表前安裝過濾器，以防雜質迸入表內。
(5)儀表應安裝在泵的出口端，流量調節閥應安裝在儀表的下游。使用時先打開上游截止閥，然后緩慢開啟下游流量調節閥或截止閥。嚴禁突然開啟或關閉。
(6)儀表在使用時，應使表內流滿液體。被測液體內不應混有氣體，否則測出氣和液的混合容積，使測量不準，液體內混有氣體時，必須在儀表上游安裝氣體分離器。
