金屬管浮子流量計安裝:
1、金屬管浮子流量計安裝到工藝管道之前,工藝管道應該吹掃,將管道內的焊渣清洗干凈,防止管道中雜質堵塞儀表,影響正常使用。
2、為了保證測量準確度,推薦在流量計上游安裝5DN的入口直管段,下游安裝250mm出口直管段。

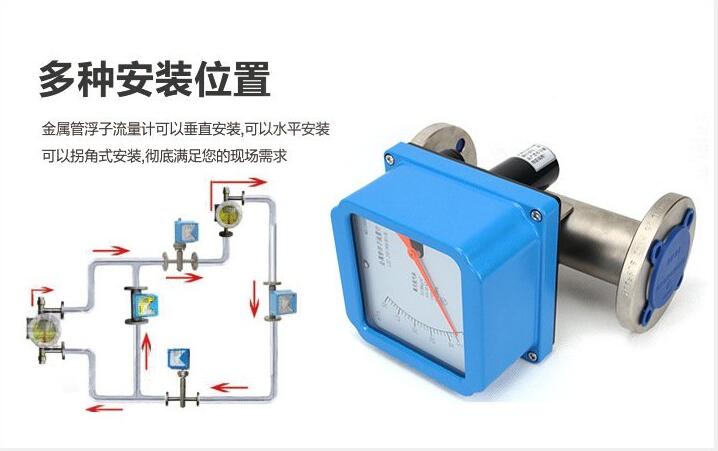

3、金屬管浮子流量計有垂直安裝和水平安裝形式,如果是垂直安裝形式,安裝垂直度應該保證好于1.5%,如果是水平安裝形式,安裝水平度都應該保證好于1.5%。
4、若介質中含有固體雜質,應在閥門和直管段間加裝過濾器;若介質中含有鐵磁物質,應在金屬管浮子流量計的上游安裝磁過濾器。
5、由于金屬管浮子流量計安裝了一個磁遠傳系統,要確保周圍其他設備產生的磁場不影響測量結果。
6、若被測介質為大的脈動流或兩相流,應在流量計的上游安裝緩沖器來消除或減弱脈動,保證介質的流動是單相穩定的。
7、在流量計上游應安裝閥門,在下游5~10倍儀表口徑處安裝流量調節閥。對于小口徑儀表在上游應安裝過濾器,若被測介質中含有磁性物質,則應在流量計前安裝磁過濾器。
8、當被測介質較臟時,應及時清洗管子與浮子。
9、對于安裝的場地,就應該要謹慎,一定要選擇合適的場所,切忌選擇高溫?zé)嵩醇皬?qiáng)烈震動等不利場合;
10、安裝時,注意把傳感器在水平管道的位置,不要忽視了這點,一般都要側裝;
11、關于安裝時傳感器還有一個重點,就是層管道需要是保溫的;
12、通常情況下,對于上下游正確的安裝,千萬要確保它一定要有充足的直管段。
13、流量計必須垂直安裝,所測流體自下而上經流量計,進出口保證有5倍儀表口徑的直管段,對于新安裝的管路,流量計安裝前應將管道沖洗干凈。
14、為便于檢修和更換流量計,在儀表安裝時需接旁道管路。
15、在流量計上游應安裝閥門,在下游5~10倍儀表口徑處安裝流量調節閥。對于小口徑儀表在上游應安裝過濾器,若被測介質中含有磁性物質,則應在流量計前安裝磁過濾器。
16、當被測介質較臟時,應及時清洗管子與浮子。
17、金屬轉子流量計的測量準確度一般為1.5級,當要求測量準確度較高時,則不宜選擇。
