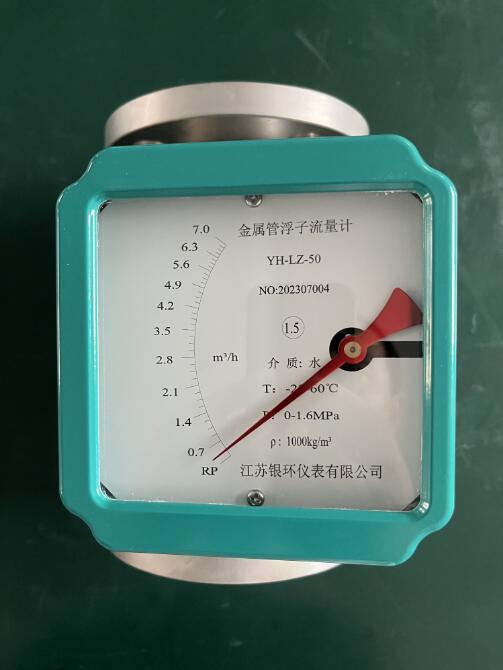

YH-LZ-15/20/25/32/40/50/65/80/100/125/150/200金屬管浮子流量計采用可變面積式測量原理，適用于測量液體、氣體。全金屬結構，有指針型、電遠傳型、耐腐型。具有4～20mA的標準模擬量信號輸出和現場指示，累積，不同的供電方式功能，帶有磁過濾器和特殊規格品種。具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
特點：
◇模塊化組合設計，維修方便，正常使用不用維護
◇單軸、非接觸新型磁耦全結構，信號傳輸更穩定
◇雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光
◇智能型具有掉電保護、數據備份及恢復功能
◇全金屬結構，抗震、耐壓、耐溫、防腐
◇堅固的全金屬結構設計型浮子流量計
◇采用mnodular概念設計的測量管指示器
◇可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
◇低壓力損失設計、短行程、小型結構設計
◇垂直、水平、各種安裝方式更適合不同使用場合
技術參數：
測量范圍:水（20℃）1-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
準確度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa特殊型： DN15－DN50 25MPa DN80-DN200 16MPa夾套的壓力等級為1．6MPa特殊型在選型和訂貨前應與工廠協商壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
介質粘度：DN15:<5mPa.s（F15.1-F15.3）<30mPa.s（F15.4-F15.8）DN25:<250mPFa.sDN50-DN150:<300mPa.s
環境溫度：液晶型－30℃－ 85℃指針型－40℃－ 120℃
連接形式：標準型：DIN2501標準法蘭特殊型：由用戶指定的任意標準法蘭或螺紋電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）交流型：85－265VAC 50HZ電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警標準型：集電極開路輸出（zui大100mA@30VDC內部阻抗100歐）特殊型：繼電器輸出（觸點容量zui大5A@250VAC）脈沖輸出：累積脈沖輸出，zui小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000累計流量顯示數值范圍：0－99999999
防護等級：IP65
通徑
(mm)
|
流量范圍
|
壓力損失KPa
|
||||
水L/h
|
空氣m3/h
|
水
|
空氣
|
|||
常規型
|
防腐型
|
常規型/防腐型
|
常規型
|
防腐型
|
||
15
|
2.5-25
4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630 |
2.5-25
4.0-40 6.3-63 10-100 16-160 25-250 40-400 |
0.07-0.7
0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0 |
6.5
6.5 6.6 6.6 6.8 7.0 8.6 11.1 |
5.5
5.5 5.6 5.6 5.8 6.1 7.3 |
7.1
7.2 7.3 7.5 8.0 10.8 10.0 14.0 |
25
|
100-1000
160-1600 250-2500 400-4000 |
63-630
100-1000 160-1600 250-2500 |
3-30
4.5-45 7-70 11-110 |
7.0
8.0 10.8 15.8 |
5.9
6.0 6.8 9.2 |
7.7
8.8 12.0 19.0 |
50
|
630-6300
1000-10000 1600-16000 |
400-4000
630-6300 000-10000 |
18-180
25-250 40-400 |
8.1
11.0 17.0 |
6.8
9.4 14.5 |
8.6
10.4 15.5 |
80
|
2500-25000
4000-40000 |
1600-16000
2500-25000 |
60-600
80-800 |
8.1
9.5 |
6.9
8.0 |
12.9
18.5 |
100
|
6300-63000
|
4000-40000
|
100-1000
|
15.0
|
8.5
|
19.2
|
150
|
20000-100000
|
600-3000
|
19.2
|
20.3
|
||
根據現場需求可以定制：YH-LZ-20、YH-LZ-32、YH-LZ-40、YH-LZ-65、YH-LZ-125、YH-LZ-200等規格。
選用及訂貨須知 ：
1、根據測量流體是氣體或液體,正確選用金屬管浮子流量計。
2、被測流體無腐蝕性選用普通型，有腐蝕選用耐腐型。
3、訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。
