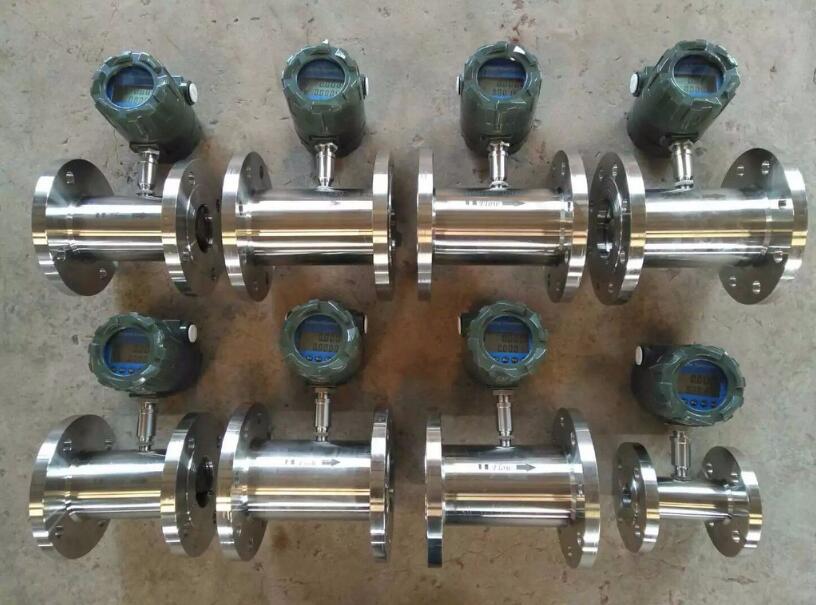

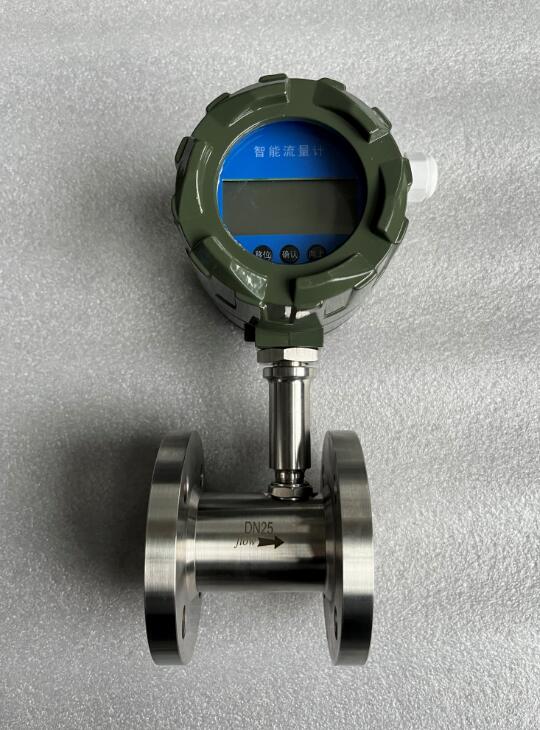

YH-LWGY-4/6/10/15/20/25/32/40/50/65/80/100/125/150/200液體渦輪流量計是一種jing密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。采用超低功耗單片微機技術研制的智能渦輪流量計，傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯特點。液體渦輪流量計廣泛用于石油、化工、冶金、科研等區域的計量、控制系統。
液體渦輪流量計是吸取了國內外流量?jī)x表先進技術經過美化設計，具有結構簡單、輕巧、準確度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m?/s的液體，對于運動粘度大于5×10-6m?/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
技術參數: 公稱口徑： 管道式：DN4～DN200
準確度等級： 管道式：±1.0級
環境溫度： -20℃～50℃介質溫度： 測量液體：-20℃～120℃
大氣壓力： 86KPa～106KPa公稱壓力： 1.6 Mpa 、2.5Mpa
連接方式： 螺紋連接、卡箍式、法蘭連接等直管段要求：液體：上游直管段應≥100DN，下游直管段應≥10DN
1.技術性能：表1
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 |
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
準確度等級 |
±1%R、±1.5%R |
量程比 |
1:10；1:15；1:20 |
儀表材質 |
304不銹鋼、316（L）不銹鋼等 |
被測介質溫度（℃） |
-20～＋120℃ |
環境條件 |
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
輸出信號 |
脈沖頻率信號，低電平≤0.8V 高電平≥8V |
供電電源 |
+12VDC 、+24VDC（可選） |
信號傳輸線 |
STVPV3×0.3（三線制） |
傳輸距離 |
≤1000m |
信號線接口 |
豪斯曼接頭 |
防爆等級 |
非防爆產品 |
防護等級 |
IP65 |
2.測量范圍及工作壓力：表2
儀表口徑 |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規耐受壓力（MPa） |
特制耐壓等級（MPa）（法蘭連接方式） |
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
DN 25 |
1～10 |
0.5～10 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
DN 40 |
2～20 |
1～20 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
DN 100 |
20～200 |
10～200 |
2.5 |
4.0、6.3、12、16、25 |
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0、6.3、12、16 |
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0、6.3、12、16 |
DN 200 |
80～800 |
40～800 |
1.6 |
2.5、4.0、6.3、12、16 |
YH-LWGY-4/6/10/15/20/25/32/40/50/65/80/100/125/150/200液體渦輪流量計選型表：
型號 |
說明 |
|||||||
YH-LWGY- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
公稱通徑 |
4 |
4mm |
||||||
6 |
6mm |
|||||||
10 |
10mm |
|||||||
15 |
15mm |
|||||||
20 |
20mm |
|||||||
25 |
25mm |
|||||||
32 |
32mm |
|||||||
40 |
40mm |
|||||||
50 |
50mm |
|||||||
65 |
65mm |
|||||||
80 |
80mm |
|||||||
100 |
100mm |
|||||||
125 |
125mm |
|||||||
150 |
150mm |
|||||||
200 |
200mm |
|||||||
類型 |
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
|||||||
A |
變送器型：+24V供電，輸出二線制4-20mA |
|||||||
型：鋰電池供電，現場顯示無信號輸出 |
||||||||
C |
型：+24V供電，現場顯示輸出二線制4-20mA |
|||||||
C1 |
型：+24V供電，現場顯示帶有RS485通訊協議 |
|||||||
C2 |
型：+24V供電，現場顯示帶有HART通訊協議 |
|||||||
準確度等級 |
05 |
1.5級 |
||||||
10 |
1.0級 |
|||||||
02 |
0.5級（協商訂貨，生產周期較長） |
|||||||
渦輪類型 |
W |
擴展測量范圍 |
||||||
標準測量范圍 |
||||||||
材質 |
304不銹鋼 |
|||||||
L |
316（L）不銹鋼 |
|||||||
防爆 |
非防爆型 |
|||||||
E |
防爆型，ExdⅡBT6 |
|||||||
壓力等級 |
常規（參照表2） |
|||||||
H（x） |
高壓（參照表2） |
|||||||
