銀環熱式氣體質量流量計是利用傳熱原理檢測流量的儀表，即利用流動的流體與熱源（流體通道內加熱體或管壁外加熱體）之間熱量交換關系來測量流量的儀表。能直接測量氣體的質量流量，一支傳感器可以同時進行低量程和高量程的流量測量，且適用于φ15mm到φ5m的管徑范圍。它適合單一氣體和固定比例多組分氣體的測量。流量計特別適用于大口徑管道的測量及在線不間斷工藝流程情況下的安裝、拆卸和維護。

產品特點：專有流量數據模型算法；模糊理論控制溫度、濕度算法；高性能智能微處理器及模數、數模轉換芯片；寬量程比1000：1；大口徑，低流速，壓損可忽略；直接測量質量流量，無須溫壓補償；低流速測量非常靈敏；

設計、選型方便，安裝、使用簡便；

采用穩定性極高的技術鉑RTD傳感器采用享有專有技術”平衡結構封裝”,介質溫度自補償專有算法,可實現高線性、高重復性、高{**}度量程比寬1000:1,可據用戶要求可拓展可實現大管徑小流量測量，z小流量可測低{**}零,分辨率0.001m/s無可動部件、振動影響可忽略直管段要求不高1-2D與介質的溫度、壓力無關專有高溫算法，介質溫度可達 510℃，采用高濕算法，實現高{**}度測量對流量信號鍵入12點動態修正，內置10點修正在線動態校正電流/電壓輸出對粉塵等小顆粒不敏感在線不斷流裝卸，維護方便

主要技術參數：*管徑范圍:15mm~3000mm;
*測量準確度;±2.5%地讀數,±1.5%滿量程;*重復性:0.2%滿量程;*量程比:通常100:1(取決于標定流量的范圍);
*應用范圍：適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體；*環境溫度范圍：-40℃~ 85℃（無顯示）、-30℃~ 70℃（有顯示），濕度小于90%RH;*介質溫度范圍：-40℃~ 100℃，-40℃~ 200℃；*傳感器直徑：ф2.5、ф3、ф4；*插入式傳感器控桿直徑：ф16、ф19；*傳感器材質：316不銹鋼、哈氏合金、鈦；*雙向測量介質流量；*模擬量輸出：流量：4-20mA,溫度:4-20mA,zui大負載:1000Ω;*累積脈沖量輸出;*鍵入12段非線性修正,內置10段非線性修正;*通訊:串口輸出RS232/RS485、 MODBUS協議、HART協議；*供電電源：24VDC/600mA,220VAC/2W,110VAC/3W;*報警：1-2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定；*電流輸出在線校正；*大屏幕LCD顯示：七位瞬時流量、八位累積流量；*過程壓力：1.6MPA(zui大20MPa);*安裝工藝形式：插入式（卡套、卡套 球閥、法蘭連接）、管道式(法蘭螺紋連接);
*防護等級：IP65

連接方式及規格：

1、法蘭連接：DN10～DN50。

2、插入式：DN80～DN3000。

測量范圍：

    為了方便選型，我們將熱式氣體的標準體積流量簡單的定義為標準狀況（1個標準大氣壓和20度）下的體積流量。

選型建議：

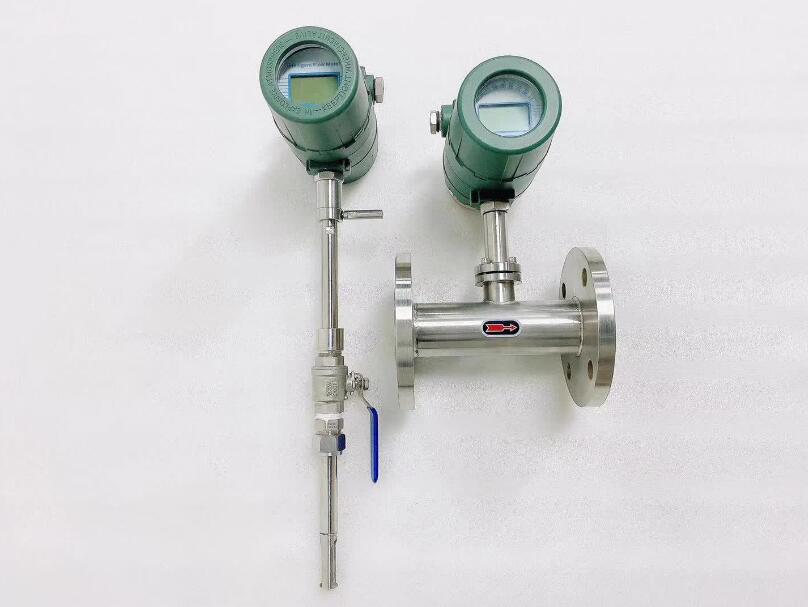

根據熱式氣體質量流量計的結構特點，分類為插入式、管道式兩種。

    插入式傳感器可在線安裝、在線維護。安裝過程是先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑：DN80～3000mm。

  管段式插入式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。管段式傳感器適用管道直徑：DN10～50mm。

銀環熱式氣體質量流量計原理：      流量計/流量開關是基于熱擴散原理的流量?jī)x表。即是利用流體流過發熱物體時，發熱物體的熱量散失多少與流體的流量成一定的比例關系。具體來說，該流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度，流體流過時，兩者之間的溫度差與流量的大小成非線性關系，該儀表就可以把這種關系轉換為測量流量信號的線性輸出。利用熱擴散原理制造的流量計有兩種設計方法：一是：基于恒溫差原理；二是基于恒功率原理�；�于共同的數據模型：P/△T=A B（Q）N。其中：P---耗散功率，△T---兩個傳感器之間的溫差， Q---質量流量，N---指數系數，A、B是與氣體的熱性能有關的系數。恒溫差原理：△T保持不變，耗散功率P與流體的流量Q成指數函數遞增的關系。

恒功率原理：耗散功率不變，溫度差△T與流體的流量Q成指數函數遞減的關系。
