概述:

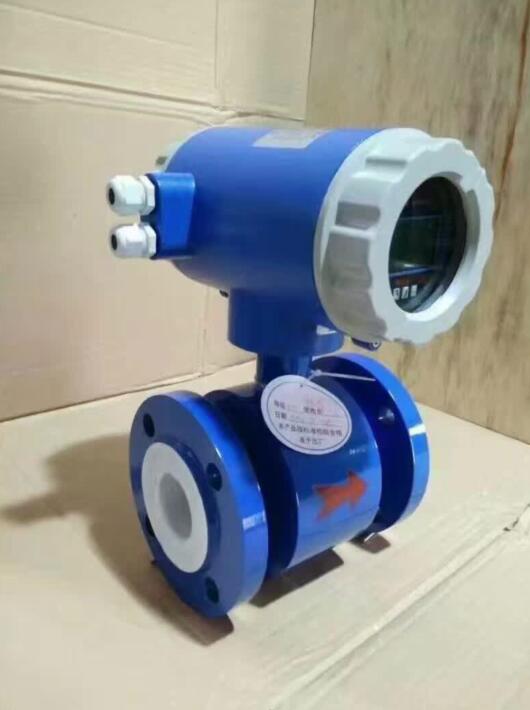

      屠宰廠污水流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。

      污水流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等{**}域的流量計量.

污水流量計組成：

1、傳感器：

傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。

a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。

b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。

c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。

d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。

e、殼  體：儀表外包裝。

2、轉換器：即為智能二次表，其將流量信號放大處理,單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。

3、產品組裝形式：其分為一體型和分體型兩種形式。

a、一體型：傳感器和轉換器一體安裝。

b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。

c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。

技術參數：

公稱通徑：管道式四氟襯里：DN10～DN600    管道式橡膠襯里：DN40～DN1200

流動方向：正，反，凈流量

量程比：150：1

重復性誤差： 測量值的±0.1%

準確度等級：管道式：0.5級，1.0級

被測介質溫度：普通橡膠襯里：－20～＋60℃

高溫橡膠襯里：－20～＋90℃

聚四氟乙稀襯里：－30～＋100℃

高溫型四氟襯里：－20～＋180℃

額定工作壓力：（高壓可定制） DN6－DN80：≤1.6MPa   DN100－DN250：≤1.0MPa DN300－DN1200：≤0.6MPa

電導率范圍：被測流體電導率≥5μs/cm

電流輸出，負載電阻： 0～10mA：0～1.5kΩ   4～200mA：0～750 kΩ

數字頻率輸出： 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。

供電電源：AC220V或DC24V

要求直管段長度：上游≥5DN，下游≥2DN

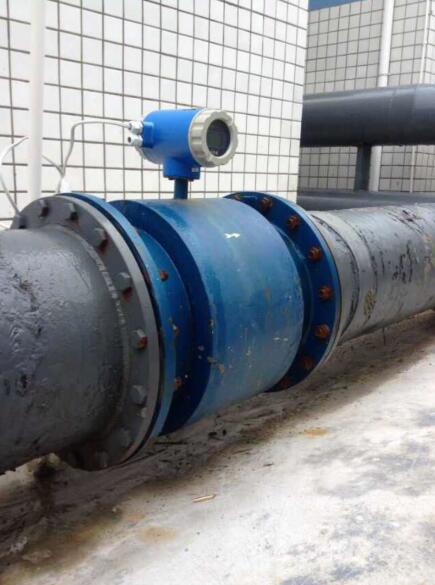

為了使屠宰廠污水流量計工作穩定，在選擇安裝地點時應注意以下幾方面的要求：

1、盡量避{**}鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以{**}磁場影響傳感器的工作磁場和流量信息。

2、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。

3、應盡量避{**}日曬雨淋，避{**}環境溫度高于45℃及相對濕度大于95%

4、選擇便于維修，活動方便的地方

5、流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。
