一、適用構造

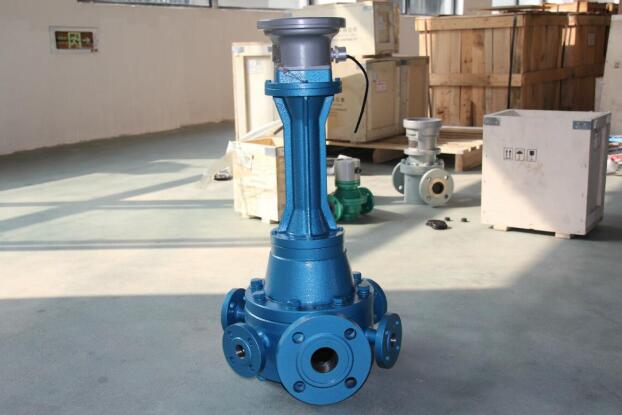

高粘度液體流量計由流量變送器和計數機構組成，變送器與計數機構之間加裝散熱器，則構成高溫型流量計。1、計數器；2發信器；3、{**}度調節器（DN50以上使用）；4、密封聯軸器；5、前蓋；6、蓋板；7、橢圓齒輪；8、殼體；9、后蓋。
二、應用概述
高粘度液體流量計是一種容積型測量?jī)x表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、{**}異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等{**}點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研和軍事工業中流量的計量。柴油流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232，485通訊等。與定量控制系統組合，可實現不同型式的灌裝，批控等多種功能。
三、產品特點
1、測量{**}度較高：0.2、0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、 LC-a型鑄鐵流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、 LC-e型 鑄鋼流量計 ，用于高壓、低腐蝕性介質的計量
7、 LC-b型不銹鋼流量計廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器
9、防爆等級：ExiaIICT6
10.公稱口徑DN10-200
四、主要技術參數
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
{**}度等級: 普通型0.5級，高{**}度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
五、高粘度液體流量計安裝注意事項

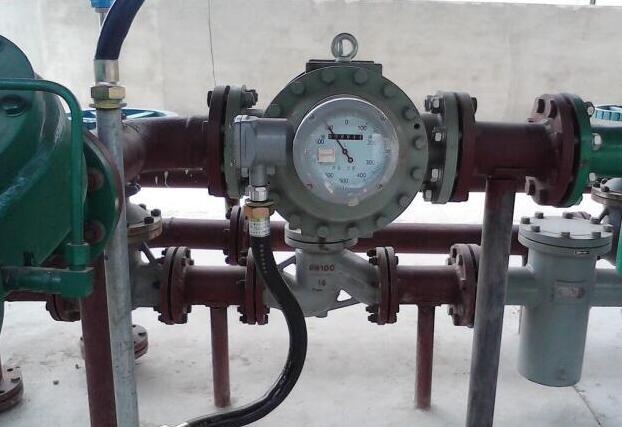

1安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。柴油流量計盡可能安裝成水平位置。
2.前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3. 應安裝泵的輸出端，否則也會造成儀表誤差增大。
4. 在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
