液位計工作原理

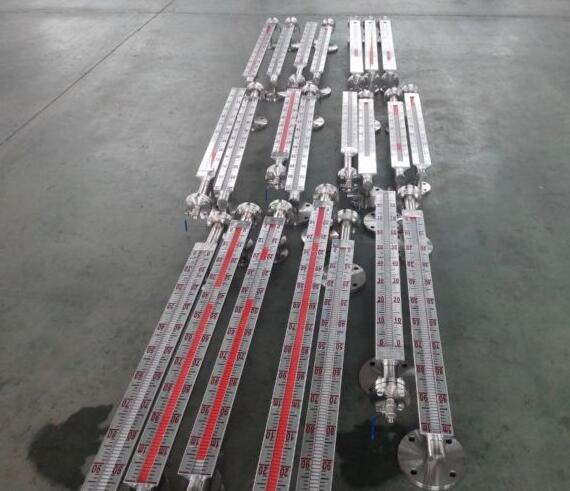

以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰。
化工廠液位計類型有普通型、防腐型、伴熱型、保溫型、高溫型、高壓型、高溫高壓型、防爆型、側裝式、{**}裝式、插入式、底裝式、防霜型等
1、基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的{**}jiu磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上開關動作，實現開-關控制或報警。
3、電遠傳
在帶遠傳磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。
類型 |
型號 |
適用范圍及用途 |
普通型 |
DSUHZ -P |

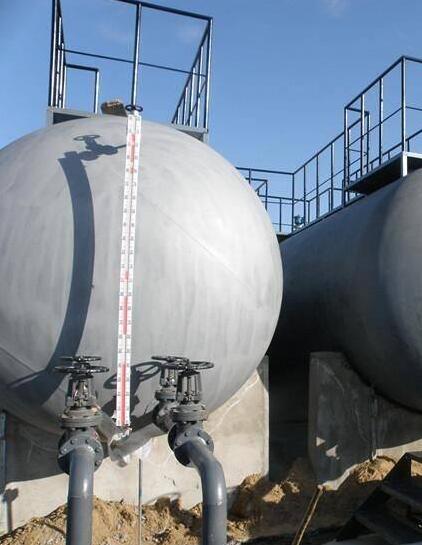

普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。 |
防腐型 |
DSUHZ- F |
特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。 |
伴熱型 |
DSUHZ- R |
適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。 |
高溫型 |
DSUHZ- T |
適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。 |
高壓型 |
DSUHZ- Y |
適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
高溫高壓型 |
DSUHZ- H |
適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。 |
防爆型 |
DSUHZ -B |
適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。 |
{**}裝型 |
DSUHZ -D |
適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。 |
技術指標:
1、量程范圍：200～80999
2、介質密度（g/cm3）：0.49～1.99
3、介質粘度： ≤0.019Pa.S
4、工作溫度℃：-39.9～349.99
5、壓力等級（MPa）：≤31.99
6、測量準確度：≤±9.99
7、安裝方式：側裝式、{**}裝式、底裝式
8、防護等級：IP64.99
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）
化工廠液位計訂貨需知：
為了能更好的為您提供服務，請您根據您的實際情況，參照選型說明（未盡事項，請來電了解詳情），慎重選擇適合您具體需求的產品。當您了解您的需求和我們產品的基本屬性后，可根據設計要求和現場情況正確選用儀表并按完整的產品規格代碼定貨。
按設計和使用要求未能選出適當?shù)膬x表時，請?zhí)岢鰡?wèn)題和要求，我們的專業人員將協助您選型或?yàn)槟O(shè)計制造特殊的產品，請{**}少提供下列資料：工作壓力、工作溫度、介質名稱、對材料的要求等。
液位計日常注意事項
1、注意測量環境：
這一點想必還是比較容易理解的。測量環境對液位計的影響還是比較大的。測量介質不宜選擇與儀器發生化學反應的材料，同時也不能含有磁性介質，不然會對測量造成誤差。
2、注意安裝的位置：
注意安裝的位置主要是為了方便以后的清洗。這是因?yàn)樵谑褂靡何挥?jì)時會與介質物進行接觸，這樣的情況下{**}質不同的介質物在以后的使用中我們會進行清洗，所以在安裝時我們要注意留有余地方便以后的清洗工作。
3、注意安裝環境：
關于這一點的考慮，主要也是為了保證液位計之后的測量數據。原理強磁場，避開導體磁物體，以發生磁性變化。
4、選擇好合適的安裝材料：
在安裝固定一起是不能使用鐵絲進行固定，否則將會直接影響液位計的正常工作。
5、進行定期檢查：
定期檢查也可以說是重要的因素之一。因?yàn)橐何挥?jì)使用一段時間了會發生各種部件的損壞或者其它故障，這就要求我們?cè)谑褂脮r(shí)要注意液位計的使用情況，定期進行檢查對于有損壞的部件及時進行更換，以會影響正常工作。
