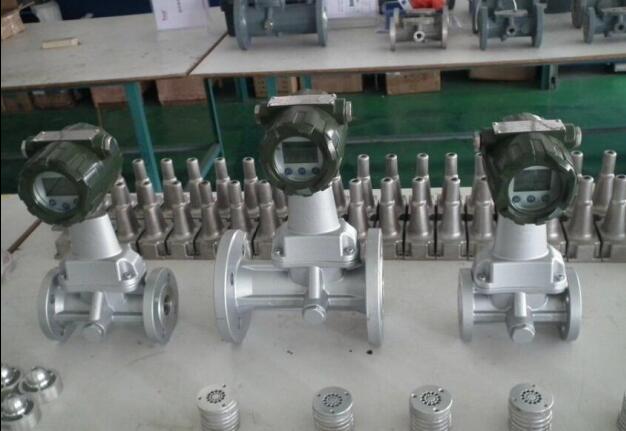

工廠管道燃氣流量計采用新型電容力感應式傳感器，耐臟污、靈敏度高，安裝簡單{**}維護，計量準確，解決傳統差壓式取壓孔易堵塞的缺點，可完全替代差壓式流量計。壓損小，適用大型管道、異型管道、低壓、負壓管道，管道式結構，安裝簡單。
特點
·整臺儀表在設計中無可動部件，安裝簡便{**}維護
·采用先進的第三代電容式力傳感器，性能可靠，{**}度、靈敏度高；
·耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強，可替代差壓式流量計
·可選用多種防腐及耐高低溫材質
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流
產品參數
管徑（DN）：DN15～DN600mm{**}更大
公稱壓力：0～4MPa （指連接法蘭公稱壓力，非介質的工作壓力）
工況溫度：-20～+200℃（需更高溫度請與工廠聯系）
測量{**}度：±0.5～±1.5%FS
量程范圍：1:3（±0.2%） ,1：10（±0.5%）, 1:15（±1.5%）
殼體材質：碳鋼；不銹鋼；
供電方式：內置3.6VDC鋰電池（可用兩年）；外供24VDC；
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS485
防護等級：IP65；IP67
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
連接方式：管道法蘭式（DN15-300mm）；插入式（DN100- N6000mm{**}更大）。
安裝要求：可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑）
特殊連接：螺紋式；對夾式；在線管道式；（需特殊連接定貨時請說明）
代號 |
口徑 |
流量范圍m3/h |
||
DS1801XORQ-25 |
DN25 |
2．5～30 |
||
DS1801XORQ-32 |
DN32 |
4．5～60 |
||
DS1801XORQ-50 |
DN50 |
10～150 |
||
DS1801XORQ-80 |
DN80 |
28～400 |
||
DS1801XORQ-100 |
DN100 |
50～800 |
||
DS1801XORQ-150 |
DN150 |
150～2250 |
||
DS1801XORQ-200 |
DN200 |
360～3600 |
||
代號 |
功能1 |
|||
N |
無溫壓補償 |
|||
Y |
帶溫壓補償 |
|||
代號 |
輸出型號 |
|||
F1 |
4-20mA輸出（二線制） |
|||
F2 |
4-20mA輸出（三線制） |
|||
F3 |
RS485通訊接口 |
|||
代號 |
功能2 |
|||
E1 |
1.0級 |
|||
E2 |
1．5級 |
|||
T |
常溫 |
|||
P1 |
1．6Mpa |
|||
P2 |
2．5Mpa |
|||
P3 |
4．0Mpa |
|||
D1 |
內部3.6V供電 |
|||
D2 |
DC24V供電 |
|||
B1 |
不銹鋼 |
|||
B2 |
鋁合金 |
|||

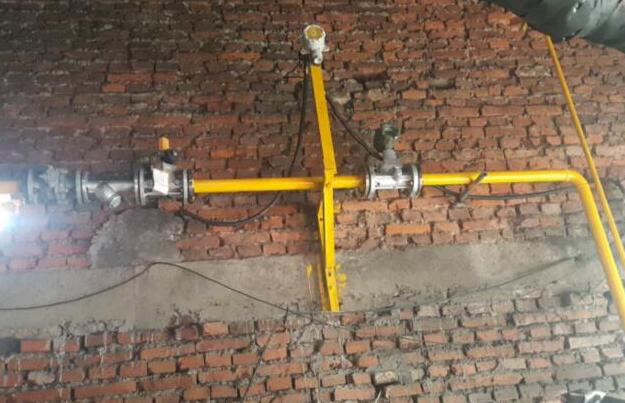

安裝注意事項
不允許直接在流量計測量管前后端安裝閥門、彎頭等改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
◆流量計因工藝需要可采用垂直安裝，被測介質流向可由下{**}上，也可由上{**}下，但訂購時應向供貨方說明；
◆插入式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁{**}法蘭密封面的距離）
◆對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；
◆測量管外壁上箭頭所指方向為被測介質流向；
◆流量計殼體必須可靠接地，若無接地條件應向廠方說明；
流量計環境的選擇:
1)干燥通風之處，避開潮濕易積水之地;
2)避開日曬雨淋。露天時應遮擋雨水;
3)盡可能避開強烈振動;
4)避開強電磁場設備，如大電機、大變壓器等;
5)便于維修，活動方便。
