污水處理流量計對液體導電率的要求

    使用一體化污水流量計 [5]的前提是被測液體必須是導電的，不能低于閾值（即下限值）。電導率低于閾值會產生測量誤差直致不能使用，超過閾值即使變化也可以測量，示值誤差變化不大， 通用型一體化污水流量計 的閾值在 10-4～（ 5 × 10-6 ） S/CM 之間，視型號而異。使用時還取決于傳感器和轉換器間流量信號線長度及其分布電容，制造廠使用說明書中通常規定電導 率相對應的信號線長度。非接觸電容藕合大面積電極的儀表則可測電導率低{**}（ 5 × 10 -8 ） S/CM 的液體。

　　工業用水及其水溶液的電導率大于 10 -4 s / cm，酸、堿、鹽液的電導率在 10 - 4 ~10-1 s / cm 使用不存在問題，低度蒸餾水為 10 -5 s / cm也不存在問題。石油制品和 有機溶劑電率過低就不能使用。從資料上查到有些純液或液電導率較低，認為不能使用，然而實際工作中會遇到因含有雜質而能使用的實例，雜質對增加電導率有利。對于水溶液 ，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的更高，也有利于流量測量。

　　還有一種在缺乏現成電導率數據的情況下，裝在管線上一體化污水流量計不能測量的液體，從現場管線上取樣離線去實驗室以電導率儀測量其電導率卻認為可用。這是由于取樣離線過程 中所測液體已與在管線中有了差別，譬如液體已吸收了大氣中的 CO2 或 NO x 生成微量的碳酸或硝酸，改變了電導率。

主要技術參數

. 公稱通徑系列 DN （ mm ）

管道式四氟襯里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600

管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。

流動方向：正、反凈流量。量程比： 150 ： 1 。

重復性誤差：測量值的± 0 。 1%

準確等級： 0.5 級、 1.0 級（管道式）

被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃

高溫橡膠襯里： -20 ～ +90 ℃

聚四氟乙烯襯里： -30 ～ +100 ℃

高溫型四氟襯里： -30 ～ +180 ℃。

.  額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s

.  電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用酸性流量計來測量其流量。

.  電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω

.  數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路  雙向輸出。

.供電電源： 85 ～ 265V ， 45 ～ 63Hz 。

.直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。

.連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。

.防爆標志： mdIIBT4 。

.環境溫度： -25 ～ 60 ℃

相對濕度： 5% ～ 95%

消耗總功率：小于 20 瓦。

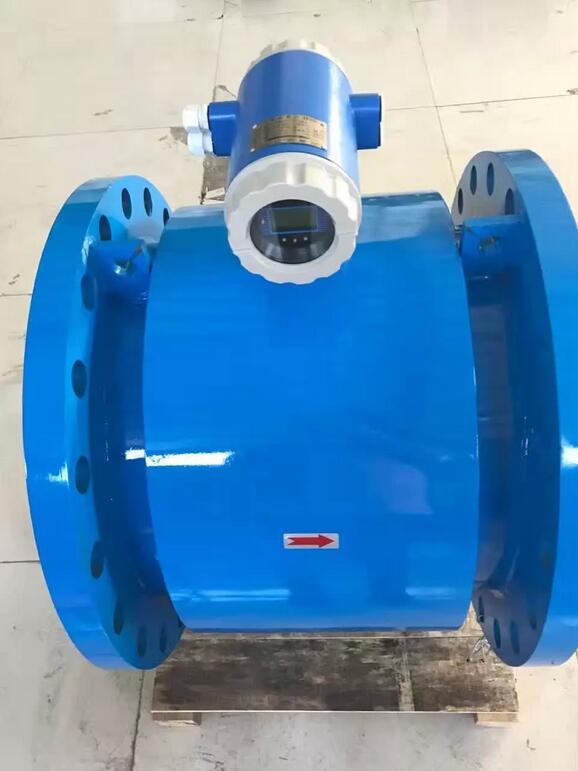

    造紙污水處理流量計的工作原理是基于法拉第電磁感應定律，在污水流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場，當有導電介質流過時，則會產生感應電壓，管道內部的兩個電極測量產生的感應電壓，測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

主要特點：

·極強的抗腐蝕能力，幾乎可測任何導電液體

·測量不受流體密度、粘度、溫度、壓力和電導率變化的影響

·抗干擾力強，幾乎不受外界干擾

·儀表內部無任何阻流部件，無壓損，屬于節能型儀表

·直管段要求低，可在線標定

·具有自檢和自診斷功能，方便檢修

·在現場可根據用戶實際需要在線修改量程

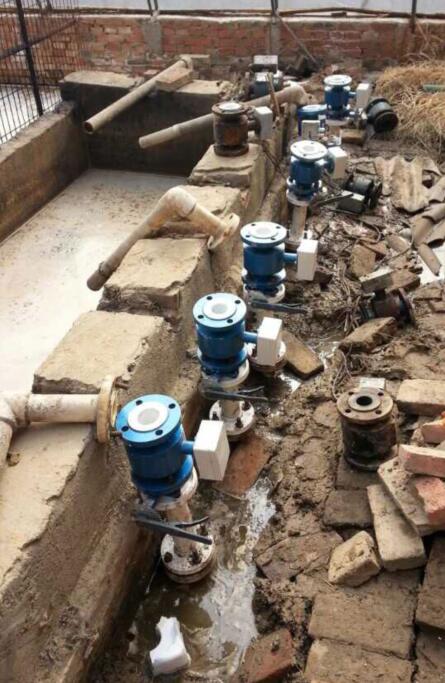

造紙污水處理流量計安裝要求

為了準確計量，在選擇安裝位置時應注意以下幾點要求:

⑴ 傳感器既可在垂直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。

⑵ 介質在管道中應滿管流動，避{**}由氣穴而產生電極斷路。

⑶ 對于液固兩相流體，采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。

⑷ 在流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道高點和出水口安裝流量計。

⑸修改管道的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但要保證前后直管段長度。

⑹前后直管段為流量計前≥10DN，后端≥10DN。
