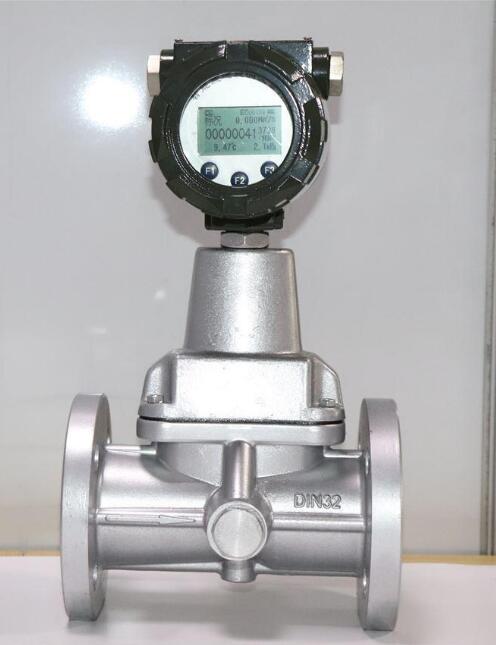

鍋爐房燃氣流量計液晶一體顯示瞬時流量，累積流量，壓力值，溫度值，測量{**}度高，始動流量低、壓力損失小，不易腐蝕、可靠性好、使用壽命長，法蘭安裝，鋰電池電源雙供電，安裝維護方便！
燃氣流量計是吸取了國內外流量儀表新技術{**}化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高{**}度、高可靠性的氣體{**}密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
鍋爐燃氣流量計特點
流量計前后不需要直管段，可以安裝在環境狹窄的場合。
始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
計量準確度不受壓力和流量變化的影響，性能穩定，壽命長。
電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能好。
就地顯示流量值，并帶多種信號輸出功能。
范圍度寬，中大口徑可達1:20，小口徑為1:10；范圍度寬
采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。
鍋爐燃氣流量計參數
公稱通徑：DN10-DN300
被測介質：工業氣體
基本誤差：±1.5%
工作壓力：≤1.6MPa
量程比：1:10；1:20；1:30
供電電源：鋰電池和24V DC
顯示：8位LCD顯示瞬時流量、累積流量、壓力和溫度參數
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
被測介質溫度：＜80℃
環境溫度：-30℃～+55℃
相對濕度：5%～95%
大氣壓力：86KPa～106KPa
儀表材質表體：鋁合金或不銹鋼
傳輸距離：≤1000m
直管段要求：上游0-10D，下游0-5D
信號線接口：內螺紋M20×1.5

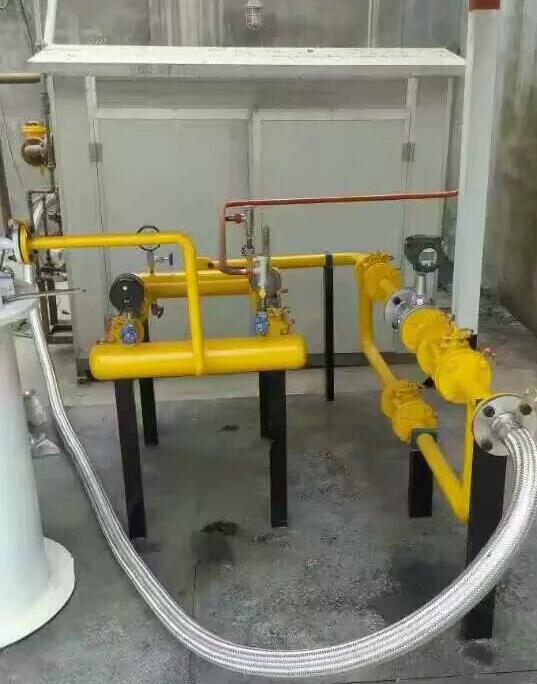

安裝注意事項
1.傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
2.當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
3.傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
4.應避開外界強磁場的干擾；
5.在室外安裝使用時，應有遮蓋物，避開烈日曝曬與雨水浸蝕，影響儀表使用壽命；
6.管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,過壓損壞壓力傳感器。
7.應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。
8.安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
9.安裝流量計之前應先清除管道中的焊渣等雜物。
鍋爐房燃氣流量計選型
代號 |
口徑 |
流量范圍m3/h |
||
DSQT-18TRQ-25 |
DN25 |
2．5～30 |
||
DSQT-18TRQ -32 |
DN32 |
4．5～60 |
||
DSQT-18TRQ -50 |
DN50 |
10～150 |
||
DSQT-18TRQ -80 |
DN80 |
28～400 |
||
DSQT-18TRQ -100 |
DN100 |
50～800 |
||
DSQT-18TRQ -150 |
DN150 |
150～2250 |
||
DSQT-18TRQ -200 |
DN200 |
360～3600 |
||
代號 |
功能1 |
|||
N |
無溫壓補償 |
|||
Y |
帶溫壓補償 |
|||
代號 |
輸出型號 |
|||
F1 |
4-20mA輸出（二線制） |
|||
F2 |
4-20mA輸出（三線制） |
|||
F3 |
RS485通訊接口 |
|||
代號 |
功能2 |
|||
E1 |
1.0級 |
|||
E2 |
1．5級 |
|||
T |
常溫 |
|||
P1 |
1．6Mpa |
|||
P2 |
2．5Mpa |
|||
P3 |
4．0Mpa |
|||
D1 |
內部3.6V供電 |
|||
D2 |
DC24V供電 |
|||
B1 |
不銹鋼 |
|||
B2 |
鋁合金 |
|||
