鍋爐配套蒸汽流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型準確流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
特點：
壓力損失較小，運行費用低，更具節能意義
流量計采用設計的傳感器進行檢測從根本上消除了外界振動的影響。
智能型：現場可以通過手動健、磁棒或手操器修改儀表參數和儀表量程。
顯示方式：可顯示被測介質的瞬時流量和累計流量。
輸出方式：4－－20mA電流信號輸出/脈沖信號和觸點信號。
通訊方式：HART—Protocol通訊協議，HART—Protocol現場總線。
可實現高溫400度測量。
接液部分無活動部件，堅固耐用，{**}維護�？蓭щp傳感器。
可實現高溫400度/高壓250公斤。
結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠。
安裝簡單，維護十分方便
技術參數：
公稱通徑：滿管式：法蘭卡裝式DN15～DN500，法蘭連接式DN15～DN300，
插入式：DN300～DN1500；
適用范圍：氣體：空氣、氧氣和其他各種化學氣體等，
蒸汽：飽和蒸汽、過熱蒸汽；
可測介質溫度： 滿管式：防爆介質：–40℃～100℃，
低溫介質：–40℃～100℃，
中溫介質：–40℃～280℃，
高溫介質：–40℃～350℃；
插入式：低溫介質：–40℃～150℃，
中溫介質：–40℃～250℃；
公稱壓力：滿管式：法蘭卡裝式：低壓：≤1.6MPa 、≤2.5MPa ，
中壓：≤4MPa 、≤6.3MPa ，
高壓：≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa；
法蘭連接式：低壓：≤1.6MPa 、≤2.5MPa ，
中壓：≤4MPa ，
插入式： ≤1.6MPa 、 ≤2.5MPa ；
{**}度等級：滿管式：測量氣體：1.5級（1級可協議訂貨），
測量蒸汽：1.5級（1級可協議訂貨）；
插入式：2.5級
流速范圍：氣體：3～65m/s,蒸汽：3～70m/s；

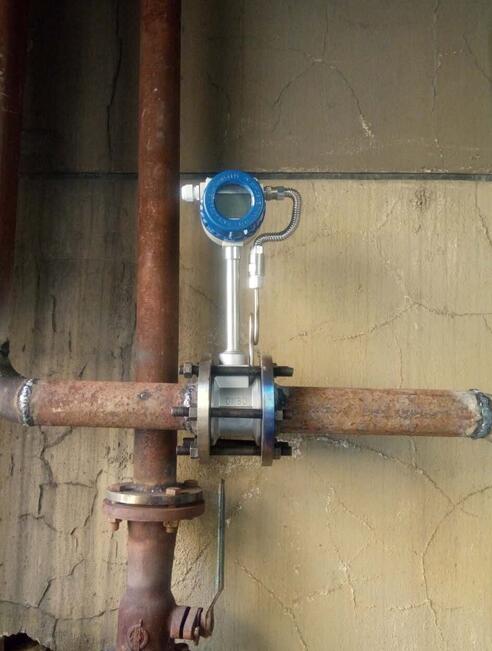

傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
應避{**}外界強磁場的干擾；
在室外安裝使用時，應有遮蓋物，避{**}烈日曝曬與雨水浸蝕，影響儀表使用壽命；
管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以{**}過壓損壞壓力傳感器。
應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
安裝流量計之前應先清除管道中的焊渣等雜物。
投入運行時，應緩慢開啟流量計上、下游閥門，以{**}瞬間氣流過急而沖壞起旋器。
產品選型：
型 譜 |
說 明 |
||||||
DS1801WJ |
|
蒸汽流量計 |
|||||
檢測 |
B |
|
壓電式傳感器 |
||||
方式 |
E |
|
電容式傳感器 |
||||
連接方式 |
1 |
僅對滿管型 |
法蘭連接型 |
||||
|
2 |
僅對滿管型 |
法蘭卡裝型 |
||||
|
3 |
僅對插入型 |
簡易插入型 |
||||
|
4 |
僅對插入型 |
球閥插入型 |
||||
測量介質 |
2 |
|
液體 |
||||
|
3 |
|
氣體 |
||||
|
4 |
|
蒸汽 |
||||
公稱通徑 |
2 |
|
DN25 |
||||
|
… |
|
… 單位：mm |
||||
|
30 |
|
DN300 |
||||
使用環境 |
P |
|
普通型 |
||||
|
B |
|
防爆型 |
||||
輸出信號 |
1 |
脈沖輸出 |
|||||
|
2 |
4～20mA電流輸出，液晶顯示 |
|||||
|
3 |
RS-485通訊 |
|||||
|
4 |
電池供電，不帶溫度、壓力補償 |
|||||
|
5 |
溫壓補償一體，4～20mA電流輸出型 |
|||||
|
6 |
溫壓補償一體，電池供電型 |
|||||
